Гусеничные мини вездеходы своими руками

Подобный гусеничный минивездеход является одноместным транспортом, чья грузоподъемность составляет порядка 200 кг. Параметры ширины будущей техники рассчитываются в зависимости от необходимых параметров устойчивости во время движения. Силовая установка применяется от старых отечественных автомобилей и должна выдавать 50 и большее л. с. Подобных параметров хватает для движения со скоростью 20-30 км/ч. А вот по бездорожью, когда происходит движение по болотистой местности, средняя скорость составляет 10-15 км/ч.

Необходимые запчасти и материалы для изготовления машины

Обычно вездеходы самоделки на гусеницах состоят из элементов, которые можно купить либо самостоятельно сделать. Так, когда агрегат создается из мотоблока, то в его конструкцию включены следующие элементы:

  1. Рама в виде основного силового элемента, к которому крепятся все узлы.
  2. Задний мост, предназначенный для монтажа задних колес.
  3. Гусеничная лента, а также натяжитель гусеницы.
  4. Система управления.
  5. Топливный бак.
  6. Кресло водителя, которое рекомендуется защитить от возможного попадания на него грязи в процессе движения.
  7. Осветительная система, позволяющая безопасно двигаться даже ночью.

Рекомендации специалистов по сборке агрегата

Рекомендуется оборудовать подобный транспорт понижающим редуктором, а также принудительной системой охлаждения силовой установки. Одного воздушного потока в процессе движения на небольших скоростях не хватит, чтобы поддерживать должный тепловой режим. Рама устанавливается между передним и задним мостом, применяя в качестве основы трубы, имеющие квадратное сечение.

Это позволит придать конструкции жесткость. При этом стыковку элементов рамы рекомендуется делать жесткой, чтобы получился однообъемный самодельный гусеничный вездеход.

Один из наиболее ответственных моментов – это создание эскиза будущего агрегата. На подобных чертежах требуется максимально точно четко указать местонахождение всех механизмов и узлов. Выбор деталей (самодельные либо заводские) определяется в зависимости от их работоспособности и нагрузки, которой они будут подвергаться. В качестве силовой установки применяется установка, снятая со старого автомобиля (зачастую отечественного). Если агрегат делается небольших размеров, то хватит мощности двигателя мотоцикла.

Что касается ходовой части, то она имеет вид резиновых гусениц, специальной системы натяжения, подвески и вилок. С целью создания самих гусениц зачастую применяют старые автомобильные покрышки. В качестве основания для ходовой применяется металлический каркас. А вот для создания системы управления требуется использовать уже готовые элементы, позаимствованные с автомобилей либо мотоциклов. Самодельные болотоходы оборудуются системой питания, где весь запас топлива хранится в специальном баке. Зачастую это бензин либо дизель, крайне редко применяются газовые силовые установки.

Процесс создания самодельных вездеходов, имеющих гусеничную конструкцию ходовой, начинается с монтажа кузова. Этот элемент должен быть высокопрочным и водонепроницаемым. Основа создается жесткая, для чего используются стальные трубы, которые в состоянии выдержать нагрузки в несколько раз превышающие те, что возникают в процессе движения. После этого проводится установка самих гусениц. С этой целью используют обычную листовую резину, из которой создают кольцевую резину. Дальше к ней с внешней стороны крепят специальные алюминиевые лопатки. С обратной стороны монтируются ограничители, имеющие ширину шага не больше, чем ширина колес.

Читать еще:  Теплица из старых оконных рам своими руками

После этого проводится выведение мостов за счет специальных отверстий в кузове. Для защиты стоит применять резиновые муфты. Сама лента крепится так, чтобы ведущие передние и задние колеса находились между ограничителями. Дальше устанавливаются и закрепляются еще и дополнительные колеса между основными. Они необходимы для поддержания ленты.

По завершении всех работ в кабину требуется установить сверхпрочное стекло, чтобы исключить попадание внутрь грязи.

По мере того, как будут создаваться отдельные элементы, а также части конструкции, их рекомендуется проверять на прочность и работоспособность. Рекомендуется обеспечить как минимум 5-и кратный уровень запаса прочности, чтобы повысить надежность будущего агрегата. Как только завершатся стендовые испытания, можно начинать тестирование вездехода в полевых условиях. Это позволит оценить поведение транспорта.

Фото самых крутых вездеходов-самоделок

Одним из популярных моделей легких вездеходов является Каракат:

Также вездеходы гусеничного типа создавались и в других государствах и имели следующий вид:

Еще одна отечественная самоделка представляет собой рамную конструкцию, оборудованной КПП, а также дисковыми тормозами:

Делаются также модели, имеющие спереди лебедки:

Можно посмотреть другие модели, сделанные своими руками и процесс их изготовления на видео. Создание самодельных вездеходов, оборудованных гусеничным ходом – это сложный процесс, который требует наличия умения и чертежей будущей конструкции. Обычно к этому прибегают, когда нет возможности приобрести заводские модели, но средство высокой проходимости очень нужно. Важно в процессе его создания обеспечить узлам и элементам высокий уровень надежности.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Один парень из глубинки решил сделать из подручных средств в гараже своего загородного дома настоящий вездеход на гусеничном ходу. Для его сборки был использован двигатель и КПП от Ваз 2108, а задний мост от классики. Что самое интересное, в итоге получился отличный самодельный вездеход, которого точно бездорожьем не испугаешь. Смотрим.

Самодельный гусеничный мини вездеход, сделанный своими руками, фото и описание конструкции самоделки.

Мини вездеход самоделка, сделан из подручных материалов. Можно использовать как минитрактор, буксировать прицеп, дополнительно сделан отвал для расчистки снега, также отлично передвигается по бездорожью.

Конструкция самоделки довольно простая, показана на фото:

Рама вездехода, сварена из профильной трубы. На самоделку установлен двигатель от мотоблока, КПП от мотоцикла «Урал», мосты от ВАЗ «классика» (укорочены). Сидение от автомобиля.

Трансмиссия реализована следующим образом: от КПП идёт цепная передача на кардан соединяющий передний и задний мосты.

В качестве катков — использованы колёса R13 (ВАЗ). Гусеницы, сделаны из транспортёрной ленты, траки — из уголка, ограничители выгнуты из прута.

Управление вездеходом осуществляется двумя рычагами, чтобы сделать поворот, рычагом через тормозной цилиндр, тормозится одна гусеница, противоположная движется и поворачивает вездеход.

В результате, получился вот такой, простой самодельный мини вездеход сделанный своими руками из подручных деталей и материалов. Довольно нужный помощник для сельского жителя, можно расчистить дорогу от снега или отбуксировать прицеп с дровишками.

Читать еще:  Самодельный гусеничный снегоход: фото, описание, видео испытаний

Вездеход иркутского конструктора

Текст и фото Василий Ларин

25 мая 2016 г. 10 комментариев около 6 минут на чтение

Подержанный автомобиль за 300 тысяч рублей

Варианты от автоэксперта.

Открытие дороги в объезд «тещиного языка»

10-километровый участок расположен в Шелеховском районе.

Праздничное настроение для врачей. Иркутяне присоединились к акции #СновымГодомДоктор

Волонтеры собрали 54 тонны мусора со дна Байкала

Отходы направят на переработку.

Как улучшить свое здоровье и физическое состояние тела, занимаясь 20 минут в день

Как проводится исследование по методу ПЦР на COVID-19

Рассказали в противочумном институте.

Ничьи дети

20 ноября празднуется Всемирный день ребенка.

Какой, по вашему мнению, настоящий символ Иркутска?

Горячие обсуждения

Число заболевших COVID-19 в Иркутской области превысило 30 тысяч человек

В Маньчжурии ввели локдаун из-за двух случаев COVID-19

85 тысяч школьников Иркутска перешли на очную форму обучения

Едва ли не каждый сибирский автомобилист мечтает об идеальном внедорожнике. Простой путь к мечте — накопить денег и купить. А вот иркутянин Владимир Вологдин пошел более сложной дорогой — он решил построить сам. Мировая премьера этого уникального транспортного средства — 4-5 июня на «БайкалМоторШоу-2016».

Для Владимира Вологдина дорабатывать и усовершенствовать разную внедорожную технику — дело привычное. Но недавно в его списке появилось нечто особенное — гусеничный плавающий снегоболотоход собственной разработки. Подобные вездеходы в заводском исполнении стоят больших денег, а этот обошелся не так дорого — около 1,5 миллиона рублей. Для постройки машины, конечно, задействованы узлы, агрегаты и детали от разных серийных моделей, но чтобы все это подобрать, добавить множество своих уникальных решений и срастить в цельную работоспособную конструкцию, понадобилось много терпения и трудодней.

Даже укороченный на 17 сантиметров моторный отсек УАЗ позволил свободно вместить японский турбодизель и все основные элементы рабочих систем

Кто-то, видя узнаваемую облицовку, сходу заявит: «А-а, понятно, взял УАЗ и поставил на гусеницы?». Да, от УАЗа здесь взята носовая часть, что-то заимствовано и от «Газели», но в целом кузов кроился, варился и подгонялся абсолютно индивидуально, а вся нижняя водоизмещающая часть так и вовсе полностью самостоятельного изготовления. И только на одну эту «лодку» ушло много времени и сил.

Но что действительно характеризует машину внешне — ограниченная габаритная длина с несколько вытянутым носом. Такая компоновка продиктована особенностью конструкции трансмиссии, а также размером гусениц. Дело в том, что резинометаллические гусеницы шириной 500 миллиметров выпускаются на специализированном предприятии, они имеют определенный размер, отсюда и сложилась общая структура.

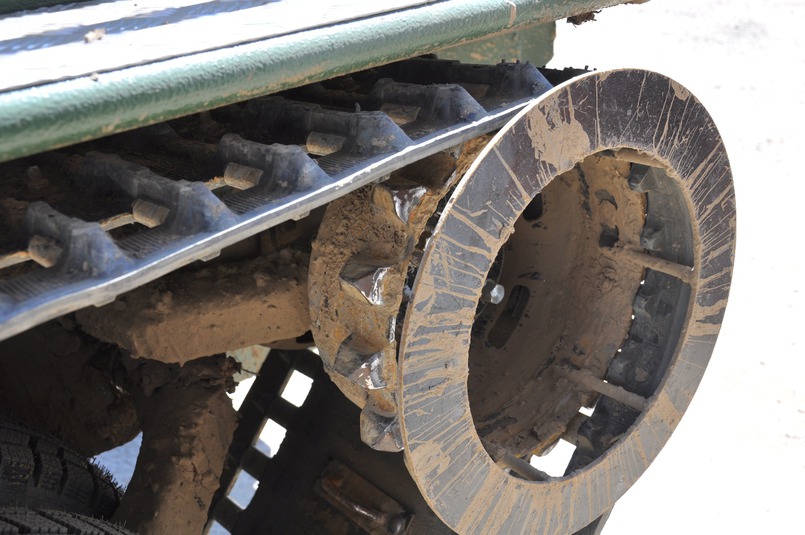

Также гусеничный движитель отличается опорными катками — это сдвоенные автомобильные колеса на пневмошинах. При этом сбросить гусеницы и поехать на колесах вездеход не может, зато такой вариант обеспечивает вполне надежную, с учетом широких гусениц, опору и плавность хода. Направляющие и задние ведущие катки также сделаны с использованием стальных автомобильных дисков, причем все зубцы, а их много и они довольно сложной формы, изготовлены самостоятельно. Но и это еще не все особенности шасси: из всех вариантов подвески решено было остановиться на пневматической.

Читать еще:  Самодельный квадроцикл: (44 фото) сборки с описанием

Видели, как эффектно могут приседать и подниматься российские БМД в зависимости от боевых условий? Так вот, здесь происходит примерно то же самое. Причем пневмоподвеска позволяет не только менять высоту корпуса, но, главное, регулировать жесткость подвески и нагрузку по осям. Пневмоподушки, а всего их восемь, размещены внутри нижней части кузова и через самодельные рычаги на герметичных шарнирах соединены с катками. Пневмосистема работает от компрессора ГАЗ-66 и ресивера ЗИЛ-130, имеется осушитель воздуха, манометры на приборной «доске», все как положено. Управление на рычагах, но привод механизма поворота переделан на современный гидравлический с усилителями.

Теперь, собственно, о том, что приводит машину в движение. Задача была подобрать тяговитый и не прожорливый дизель, но не слишком тяжелый и только с механической топливной аппаратурой. Обращаться пришлось к японскому second hand, в результате под капотом устроился двухлитровый турбодизель Mazda RF-T. Также логично было бы управлять машиной посредством традиционной АКП, и такая тоже была установлена вместе с дизелем, заодно для нее появился и эффективный радиатор охлаждения (его хорошо видно сразу за решеткой облицовки).

Дальше японский дуэт пришлось сдружить с русской рок-группой, а именно стыковать с трансмиссией от гусеничного транспортера ГАЗ-71, включая четырехступенчатую коробку передач, двухступенчатую раздаточную коробку, главную передачу и бортовые редукторы. В итоге получился ансамбль с очень гибким репертуаром: от едва заметной, буквально улиточной скорости передвижения до 40 километров в час или немногим больше. Кстати, на педаль газа постоянно жать не обязательно: обороты дизеля можно фиксировать на разном уровне — для этого удачно приспособлен старый уазовский механизм ступенчатого открытия жалюзи.

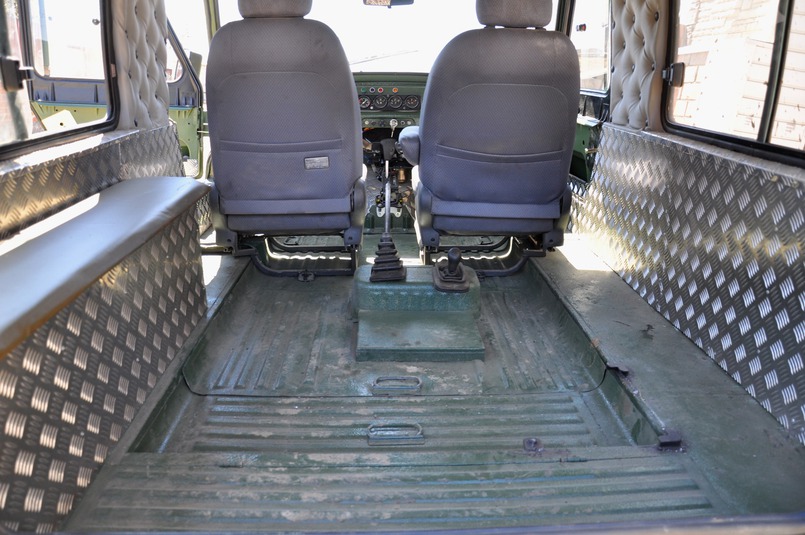

В силу компоновочных особенностей рычаги МКП и РК получились немного сзади водителя, но решено было не мудрить с переносом их вперед, поскольку основным управляющим средством все же служит контроллер АКП, а он устроен под рукой в удобной зоне. Отдельно стоит отметить самодельный топливный бак на 115 литров — место ему нашлось как раз между двумя коробками передач, из-за чего пришлось сотворить весьма сложной формы емкость.

Между японской АКП и русской МКП еще устроился и самодельный бак на 115 литров, по сложности исполнения, пожалуй, заслуживающий отдельной премии

После полутора лет постройки машина успешно эксплуатируется, по ходу устраняются и какие-то недочеты. Специальной изоляции нижний отсек кузова не имеет, поэтому в движении трансмиссия ГАЗ-71 создает довольно высокий шумовой фон. Сам же салон обустроен и отделан, как автомобильный, с мощным отопителем, удобными креслами, мягкой обивкой стен и потолка. А также возможностью быстро демонтировать задние кресла, в том числе для доступа к «машинному отделению» под полом, который разбирается при помощи легкосъемных щитов. Вездеход-амфибия получился специфичный, для дорог общего пользования не предназначенный, а к местам своего обитания он легко доставляется на прицепе или в кузове грузовика.

Если вам понравился автомобиль, вы можете проголосовать за него в каталоге участников «БайкалМоторШоу-2016».
