Солнечная печь своими руками

Солнечная печь своими руками

Физик и обладатель Нобелевской премии Нильс Бор был также и . вратарем сборной Дании по футболу.

—>СТАТИСТИКА —>

—>МЫ ВКОНТАКТЕ —>

—>НЕМНОГО РЕКЛАМЫ —>

Наши спонсоры

  • Уроки Photoshop
  • Онлайн ТВ

Уже наступило лето и совсем скоро яркое солнце будет жарить вовсю! Самое время вспомнить науку и использовать солнечную энергию себе на благо. Одно из таких применений – это солнечная кухня.

Многие развивающиеся страны, уже не одну сотню лет варят каши без огня: первая известная солнечная печь была сделана швейцарцем по имени Хорас де Соссьюр еще в 1767 году (около 250 лет назад)! [на картинке не она]

То есть м ожно приготовить пищу не сжигая топливо и без электрической энергии, а используя только солнечное излучение.

Для этого нужно сконцентрировать лучи солнца, т.е. собрать их все вместе в одну точку, усилив тем самым их действие во много раз. Эту задачу выполняют так называемые оптические концентраторы, которые представляют из себя вогнутую зеркальную поверхность.

В этой статье мы расскажем о двух конструкциях солнечной печки из легкодоступных материалов, а именно из картона и алюминиевой пищевой фольги.

В основном, в мире, при использовании подобных конструкций, основной упор делается на приготовлении пищи, либо обеззараживания воды без использования огня. Сейчас солнечные кухни используются от жарких пустынь Африки до лесов Канады. В Республике Беларусь такие кухни могут реально работать примерно 5-6 месяцев в году (пока ярко светит солнце).

Модель 1. Солнечная кухня «Параболическая тарелка»

Эта конструкция представляет собой обычное вогнутое зеркало, собирающее лучи в своём фокусе. Совсем необязательно добиваться идеальной геометрии такого зеркала, т.к. в фокусе обычно расположена весьма большая по площади кастрюля.

Особенность таких кухонь является большая температура нагрева «цели». Т.е. её удобно использовать, когда нужно быстро, как на обычной плите, приготовить относительно небольшое количество пищи.

Недостатками такой конструкции являются: необходимость следить за солнцем (приходится поворачивать зеркало примерно раз в полчаса), и возможность получения ожогов глаз и рук при неосторожном обращении.

Несмотря на кажущуюся сложность изготовления отражателя, он также весьма прост и может быть изготовлен из картона и фольги. Пример и последовательность сборки одного из вариантов, показаны на рисунках ниже.

Рисунок 1. Общий вид параболического зеркала печки.

Рисунок 2. Раскройка одного из лепестков. Всего 12 шт.

1) Лепестки из картона вначале соединяют по длинной стороне.
2) Затем соединяют внутреннюю часть полученной тарелки-концентратора в кольцо и обклеивают фольгой изнутри.

3) Стягивают проволокой или веревкой основание.

4) Вот, что получается в результате (вид снаружи и изнутри).

5) Далее делаем подставку для кастрюли.

Для этого проделываем 4 отверстия в нижней части нашей печки. В эти отверстия насквозь вставляем палочки 35 см в длину.

Затем наклеиваем сверху вставленных палочек кусочки картона для дополнительной жесткости. Также неплохо бы закрутить на концах палочек резинку или проволоку, чтобы палочки не выскочили.

Затем прикручиваем еще две палочки изнутри поперек при помощи проволоки. Получилась подставка для кастрюли.

Наша солнечная кухня готова! Можно приступать к тестированию.

Модель 2. Панельная модель солнечной кухни

Вот такую солнечную печку продают в магазине за 86 $.

Мы же расскажем как сделать такую печку самому затратив не более 2 $.

Панельная схема солнечной печи является наиболее простой по конструкции, и представляет собой зеркало-концентратор, состоящее из нескольких плоских зеркал-панелей и кастрюли, которая теплоизолирована от окружающего воздуха обычным полиэтиленовым пакетом.

Ниже дана выкройка одной из реальных отработанных конструкций подобных печей. Напомню, в качестве зеркала используется обычный картон с наклеенной на одну его сторону алюминиевой фольгой.

Выкройка зеркала для панельной солнечной печи.

Особенностью данной конструкции, является возможность её складывания в компактный блок размерами, примерно, 33х33 см.

Схема складывания.

А вот как печка выглядит в готовом виде.

Бонус: Подробная видео-инструкция создания солнечной печи

Варианты солнечных печей

Существует множество вариантов исполнения солнечных печей, различающихся материалами, из которых они изготовлены, формой, размерами. Солнечную печь можно изготовить, например, из следующих материалов:

  • Из картона и фольги (алюминиевой).
  • Из деревянных брусьев, досок, фольги, зеркал.
  • Из дерева, листов алюминия, жести и зеркал.
  • Из глины, дерева, алюминиевых листов, стекла.

Форма печи зависит от предпочтений и фантазии изготовителя. Самыми распространенными являются печи двух форм:

1. В форме тарелки – вогнутая поверхность, оптический концентратор. Можно использовать старую параболическую тарелку-антенну, а можно изготовить тарелку, например, из картона. Поверхность тарелки должна быть зеркальной. Такой вид печи позволяет достичь большой температуры в месте установки кастрюли. Она подходит для приготовления небольшого объема пищи за короткое время.

Конструкция тарелки имеет недостатки. В процессе приготовления нужно следить за положением солнца, поворачивать конструкцию в сторону солнца примерно два раза в час. При несоблюдении мер предосторожности можно получить серьезные ожоги рук, глаз.

2. В форме шкафа. Все стены шкафа делают зеркальными (обивают алюминием, фольгой, зеркальной пленкой), бока шкафа утепляют для уменьшения теплопотерь.

Варианты изготовления солнечных печей своими руками

  • Самый простой вариант, с которым справится даже школьник, — конвектор, в основе конструкции которого лежит зонтик. Раскройте зонт, обклейте его внутреннюю сторону алюминиевой фольгой или светоотражающей пленкой. Ручку зонта следует открепить, чтобы появилась возможность ставить в центр зонтика посуду с едой. Собственно, основная часть завершена. Теперь нужно установить в землю подставку, на которую вы сможете повесить чайник или котелок и поместить рядом зонтик, сфокусировав солнечные лучи на емкости с продуктами. Если хотите создать более стабильную, тяжелую конструкцию, вместо фольги используйте осколки зеркала.

  • Двухзеркальная солнечная печь или конвектор с отражателем — довольно популярная модель. Упрощенный вариант — зонт. Для сборки более сложных конструкций стоит использовать чертеж. Вырежьте из картона двенадцать лепестков и соедините их, как цветок. Затем необходимо скрепить элементы «тарелки», стянув у основания крепкой толстой веревкой (можно использовать проволоку). Заключительный этап — покрытие конструкции фольгой, которая отлично отражает лучи, аккумулируя солнечную энергию в нужном месте.
  • Коробочная печь — сложная и устойчивая конструкция, но при правильном изготовлении и грамотных условиях эксплуатации может прослужить многие годы. Итак, из досок нужно сбить ящик, и по всей его поверхности уложить черную уплотненную бумагу — чтобы конструкция максимально полно поглощала солнечную энергию (посуду тоже желательно использовать черную). Далее нужно вырезать жестяные отражатели, учитывая размеры коробки: чтобы не порезаться при работе с отражателями, перед тем, как начнете крепить элементы, сразу закруглите их края и обработайте наждачкой. Отражатели необходимо закрепить сверху уже готового короба — с помощью шурупов или петель. После этого жестяные листы нужно выгнуть таким образом, чтобы лучи солнца были направлены на посуду внутри конструкции. Также нужно сделать стеклянную крышку, а под солнечной печью для приготовления пищи необходим кирпичный помост.
Читать еще:  Простая вентиляция подвала своими руками

  • Комбинированная солнечная печь для жарки — конвектор, изготовленный из плоских зеркальных элементов. Кроме того, нужна будет кастрюля с высокими термоизоляционными характеристиками. Для изоляции внутреннего объекта возьмите классические полиэтиленовые пакеты. Если зеркала в наличии нет, можно заменить его плотным картоном с приклеенной к нему фольгой. Это складная конструкция — идеальный вариант для дач, походов, пикников. Сначала готовится основа для корпуса из фанеры: в центре крепится стержень из алюминия или стали длиной 0,5 м — на стержне нужно сделать резьбу для подставки и пазы для ребер жесткости из фанеры. Из 4-х листов фанеры делаются стенки печи: вырезается дуга с одной стороны элементов, с другой делаются пазы для соединения с ребрами. Для создания зеркала понадобится треугольный картон — детали накладываются внахлест, после чего на конструкцию накладывается фольга. Наконец, на стержень устанавливается подставка и печь можно использовать по назначению.

У вас еще нет солнечного конвектора? Пришло самое время исправить эту оплошность — используйте наши рекомендации и сделать хороший конвектор не составит труда.

  • Кто и как производит солнечные панели?
  • Трехглазое «чудище», питающееся солнечной энергией
  • Прожекторы выходят на борьбу с темнотой
  • Еще об электромобилях на солнечной энергии

Вам нужно войти, чтобы оставить комментарий.

Шаг 4: Изоляция

Пока аэрозольная краска сохнет, вы можете работать с основной частью духовки. Изоляция — это то, что держит духовку теплой и готовит еду. Поскольку изоляция очень важна, я использовал два разных типа изоляции.

Первый вид — изоляция из пенопласта. Я взял сантиметровую белую пластину из стирофоама (styrofoam) и урезал её по длине своей коробки. Нужно окружить все 5 сторон коробки без трещин. Если у вас будут трещины, то в этом нет ничего страшного, но постарайтесь обойтись без них.

Второй вид изоляции — газета. Поместите маленькую коробку в большую коробку. Если размеры коробок правильный, то со всех сторон между коробками должно быть 2-5 см пространства. Скомкайте старые газеты и поместите их между стенками. Убедитесь, что между газетами есть промежутки. Эти зазоры создадут воздушные карманы и сохранят тепло, что сделает духовку более жаркой.

Пошаговая инструкция изготовления солнечной коробочной печи своими руками

  1. Готовим каркас устройства, состоящий из брусков 40х40 мм (крепежный элемент) и листов фанеры (стенки корпуса).
  2. Сооружаем раму под стекло.
  3. Фиксируем готовую раму к каркасу печи при помощи шарниров.
  4. Обшиваем внутреннюю часть будущей печи кровельным листом из металла саморезами или гвоздями.
  5. Вставляем стекла в готовую раму, фиксируя штапиками и обработав силиконом.
  6. Закрепляем отражающую панель теми же шарнирами, на которую фиксируется зеркало или зеркальная плитка.
  7. Стены и основание между каркасом и металлическим листом утепляем любым теплоизоляционным материалом, например, минеральной ватой, далее закрываем все фанерой.
  8. Внутреннюю часть, предназначенную для варки, красим темной, желательно черной, жаропрочной нетоксичной краской.
  9. Наружную часть обрабатываем антисептическим средством.

Коробочные печи весьма долговечные конструкции.

Солнечная печь готова к эксплуатации. Для приготовления пищи необходимо положить посуду вовнутрь конструкции, направив отражающую панель на стекло. Также можно применить следующий метод сооружения коробочной печи:

  1. Сооружаем деревянный ящик.
  2. Внутреннюю часть коробки выстилаем черной уплотненной бумагой для максимального поглощения солнечного излучения.
  3. Согласно периметру коробки вырезаем идентичные по размеру жестяные отражатели, округлив края и обработав наждачной бумагой.
  4. Фиксируем отражатели из жести наверху короба с помощью петель, шурупов или других крепежных элементов, выгибая под необходимым углом, с целью аккумулирования и передачи солнечного тепла в короб для приготовления пищи.
  5. Сооружаем стеклянную крышку с целью преобразования ультрафиолета в тепловую энергию.
  6. На основание готовой печи выкладываем камни – накопители тепла и регуляторы температурного режима.
  7. По желанию устанавливаем термометр.

Печку с параболическим концентратом изготавливают в виде вогнутого зеркала, солнечные лучи при этом поглощаются фокусом. В основном такая кухня служит для готовки малого объема еды в течение короткого времени. Главный недочет такой печи состоит в регулярном поворачивании зеркальной поверхности к солнцу, что может явиться причиной ожогов слизистых глаз и рук.

Комбинированная конструкция солнечной печи состоит из зеркала-концентратора, включающего некоторое количество плоских зеркал, термоизолированную полиэтиленом кастрюлю.

На первом этапе подготавливается корпус для солнечной печи.

  1. Основание корпуса производится из фанерного листа, в центре которого фиксируется стержень, выполненный из алюминия или стали длиной около полуметра. На конце стержня с целью навинчивания подставки делается резьба.
  2. Вырезаются пазы для вставки ребер из фанеры.
  3. Для изготовления стен своими руками берут четыре фанерных листа в форме прямоугольника, вырезанные с одной стороны выгнутой дугой, а со стороны скрепления с ребрами корпуса – пазами.
  4. Склеиваются стены с основанием и фиксируются скрепками.

На втором этапе подготавливается зеркало солнечной печи.

  1. Солнечные печки выполняются из уплотненного гладкого картона в виде треугольников.
  2. Треугольники укладываются внахлест и на верхнюю часть ребер.
  3. Обклеиваем поверхность картона фольгой из алюминия.
  4. Фиксируется подставка для приготовления пищи в точке, равной половине радиуса полученного зеркала.

Солнечная печь готова. Наиболее оптимальный материал для коробки – это алюминий. Его преимуществами являются высокий коэффициент теплопроводности и устойчивость к коррозии.

Печь на основе старой спутниковой антенны. Чтобы котелок не загораживал солнце, следует выбирать офсетный тип антенны, принцип работы показан на рисунке ниже.

Зеркало антенны следует обклеить светоотражающей пленкой. На месте, где стоял спутниковый конвертер, следует оборудовать варочное место, куда устанавливается или подвешивается посуда для приготовления или разогрева пищи. Для обеспечения максимальной температуры следует, каждые пол часа, двигать антенну, тем самым сохраняя максимальный тепловой фокус на объекте подогрева. Второй вид – из линзы Френеля. С помощью нее получают дистиллированную или пресную воду. Применяют в тех районах, где есть недостаток пресной воды или на морском побережье. В эпицентре луча температура может достигать 1000°С, что является опасностью для получения термических ожогов. Поэтому пользоваться нужно с особой осторожностью.

Читать еще:  Мастер-классы по изготовлению фонариков своими руками

Основа конструкции – линза Френеля. Раньше применяли при производстве телевизоров, можно достать её оттуда или просто приобрести. Именно в линзе будет состоять цена вопроса изготовления печи. Изготовление состоит в сооружение рамы под имеющуюся линзу как показано ниже на иллюстрации.

Третий вид из картона. Аналогичен первому рассмотренному, только антенна изготовляется из картона. Вырезается основа, сворачивается в параболическую тарелку. На внутреннюю чашку наклеивается отражающий слой алюминиевой фольги.

В качестве примера рассмотрим отражатель с фокусным расстоянием 130 мм и диаметром 800 мм. Размер при необходимости масштабируется. Потребуется лист размером: метр на метр. Он может быть цельным или составным из двух или четырёх кусков. Рисуем четыре концентрических окружности с радиусами, показанными в таблице. Делим их на 8 равномерно расположенных диаметров (на 22,5°). Каждый состоит из 16 одинаковых секторов.

На каждом симметрично отмечается дуга, длина которой показана ниже в таблице. Эти значения – полная длинна дуги, включая обе стороны деления. Каждая дуга проходит на очень малом угле (меньше 5°) она практически неотличима от соответствующего шнура.

Следует соединить, приблизительно вдоль радиального направления, конечные точки только что обозначенных дуг. Требуется отрезать площадь за пределами самой большой окружности. Клины, обозначенные соединениями на рисунке ниже, не будут собирать лучи. Они будут либо удалены, либо использованы в качестве полей для соединения соседних весел. Разрезать радиальные соединения спешить не надо, инструкция будет дана позже.

Вёсла согнуты над кругами, нарисованными ранее, для создания граней. Кружки показаны пунктирными линиями на рисунке выше. Сделать изгиб по дуге непросто, если листовой материал не очень тонкий и эластичный.

Солнечная печь своими руками

Введение: Солнечная печь «Сделай Сам»

Эта солнечная печь создана из материалов легко доступных, и при этом не слишком дорогих. Большая часть примененных материалов представляла собой вторичное сырье. Мы пользуемся ею в Венгрии, в летнее время, в солнечные и сухие дни. Температура воздуха обычно 30-35 градусов Цельсия, но некоторые блюда она может готовить и при более низких температурах. До тех пор, пока солнечно на улице!

Это не первая солнечная печь, которую мы построили. Первая была сделана из строительного картона, и мы ею пользовались около четырех сезонов. Она работала практически так же хорошо, как эта, но нынешняя несколько более надежна и удобна в использовании. У меня нету изображений конструкции этой печи, но я не считаю, что это важно. Я объясню, как ее построить и какие материалы я применил, но, полагаю, возможны разные варианты конструкции, и я скажу, что считаю важным для того, чтобы эта вещь работала.

В жаркий солнечный день температура в этой печи может достигать 120 градусов Цельсия. Мы использовали печь, чтобы готовить многие блюда, такие, как макароны, рис, соус для макарон, суп, колбасу, цыплят, овощи, фарш, кексы и прочее. Это удобно, так как не требует больших усилий, чтобы таким образом готовить пищу. И еще более важно, конечно – что очень здорово готовить еду только на чистой солнечной энергии!

Прошу иметь в виду, что некоторые изображения в данной инструкции относятся к картонной версии. У меня не очень много изображений усовершенствованного варианта, и старая версия демонстрирует принципы так же хорошо, как и новая.

Шаг 1: Термоизолирующий короб.

Одна из важнейших частей, необходимых для постройки данной печи (если не самая важная) – это короб с хорошей теплоизоляцией. Он не обязательно должен иметь крышку (верх). В нашем случае мы использовали пенопластовый ящик, применявшийся ранее для перевозки сухого льда, и он оказался очень подходящим. Вы, разумеется, можете применить другую пенопластовую коробку, если сможете ее найти, если же нет — можете приобрести пенопласт или другой аналогичный материал в вашем местном строймаркете, и сделать короб из него. Важным я считаю, чтобы короб был не слишком высоким, поскольку будет сложно отражать солнечные лучи так, чтобы они достигали вашей варочной посуды на дне.

Шаг 2: Внешний короб.

Пенопластовый ящик может быть не очень прочным, следовательно, разумно заключить его в корпус. Для него мы применили древесностружечные плиты, оставшиеся от строительства (не знаю, как они называются по-английски, вероятно, какой-то вид «древесины», наши плиты были довольно водоупорны), и построили вполне красивый и прочный корпус. Я даже снабдил его ручками от старого кухонного шкафа, чтобы легче переносить всю печь. У нас она обычно неподвижна, но вы можете подумать о том, чтобы добавить колеса.

Шаг 3: Стеклянная крышка для изолирующего короба.

Чтобы закрывать изолирующий короб, вам понадобится что-то, пропускающее внутрь свет. Я полагаю, подойдет любая прозрачная пластина. В моем случае к пенопластовому ящику действительно хорошо подошла рамка для плакатов. Ее даже не обязательно к чему-то крепить, можно просто положить сверху.

Шаг 4: Клапаны.

Чтобы добиться отражения солнечных лучей внутрь короба, вам необходимы клапаны. Наиболее важным из них является задний. Боковые играют не такую важную роль, но я полагаю, что они полезны для предотвращения конвективной утечки тепла из печи. Размер боковых клапанов не очень важен. В моем случае он таков, что они точно сходятся поверх короба, когда он закрыт. Это достаточно много. При закрытии каждый боковой клапан перекрывает половину, как видно на картинках к Шагу 3.

Вам также понадобится что-то, что действовало бы как шарнир. Я взял резиновую трубку и разрезал ее вдоль, а затем прикрепил к корпусу и клапану, как можно видеть на картинке. Это работает неплохо, но, конечно, возможны другие способы это сделать. Далее вам понадобится то, что будет удерживать клапаны под нужным углом. У меня нашлось несколько приспособлений, которые держат открытыми окна, и я установил их на корпус и задний клапан, как это также можно видеть на картинке. Они прекрасно работают, и я доволен, что не пришлось покупать что-то еще для этой задачи. Боковые клапаны попросту опираются на стороны заднего.

Шаг 5: Отражающий материал.

Деревянная поверхность сама по себе недостаточно отражает солнечные лучи, так что вам понадобится покрыть клапаны отражающим материалом. Я просто оклеил их алюминиевой фольгой, и это работает прекрасно. Убедитесь, то перед вами сияющая поверхность. Алюминиевая фольга склонна легко рваться при касании, этот риск можно уменьшить, взяв более толстую фольгу или вообще что-то другое. У меня есть серебристая лента, которую применяли под напольным ламинатом (для закрепления теплоизоляции), и ее я наклеивал везде, где фольга была повреждена, а также чтобы склеивать разные листы фольги, так как ее рулоны были недостаточно широки, чтобы покрыть весь клапан за раз.

Читать еще:  Складная лестница на чердак своими руками

Далее я покрыл внутренность короба отражающей термоизоляцией, которая обычно применяется позади радиаторов отопления. Это не должно позволять пенопластовому коробу плавиться, что может произойти из-за излучения тепла от вашей варочной посуды. Но само по себе это недостаточно, так что рекомендую проложить еще что-то между дном и посудой, что также полезно, если у вас нет покрытия вроде примененного мной. Например, кусок гипсокартона, обернутый алюминиевой фольгой, может быть такой хитростью.

Теперь убедитесь, что вы установили задний клапан именно так, что отраженный свет падает на ваш горшок, кастрюлю или то, что вы хотите нагреть.

Шаг 6: Черные горшки и кастрюли

Чтобы быть уверенным, что посуда, в которой вы готовите, поглощает из печи максимум возможной теплоты, убедитесь, что она черная. У нас также есть большая черная кастрюля, которая отлично подходит, и металлическая форма, в которой можно испечь12 кексов.

На самом деле, просто убедитесь, что посуда черная, и используйте подставку, чтобы предотвратить соприкосновение горячей посуды с дном печи.

Шаг 7: Приготовление пищи.

Теперь пора что-нибудь приготовить. Как говорилось раньше, вы можете готовить многие блюда в этой печи, просто начинайте и экспериментируйте, это на самом деле увлекательно.

Просто чтобы привести несколько примеров – мы варим макароны и рис в этой печи. Вы можете это сделать даже в более позднее время дня, и это займет не больше времени, чем в самое жаркое. И даже если это будет немного дольше, вам не обязательно стоять у печи – оно не сбежит и не выкипит. Мы обнаружили, что бурый рис сложно варить в этой печи, потому что его внешняя оболочка не размягчается, как надо. Мясо в нашей печи готовится прекрасно, так же, как и многие соусы, которые вы могли бы приготовить. Овощи также варятся хорошо.

Мы также применяли ее для выпекания кексов. Для такого вида работы важно начать пораньше, так, чтобы они были уже в печи в самое жаркое время – обычно между 13-ю и 15-ю часами, смотря по тому, где вы живете. Кексы требуют высокой температуры для выпечки.

Итак, все, что вам нужно, чтобы приготовить пищу – это понемногу поворачивать солнечную печь примерно каждые полчаса, так, чтобы она оставалась нацелена на солнце. Возможно, вы даже сможете создать систему, которая будет автоматически поворачивать печь за солнцем… При этом не пытайтесь мешать или переворачивать еду все снова и снова, а также не снимайте стекло слишком часто, так как иначе потеряете жар. Дайте, наконец, ей время. Готовка не будет слишком долгой, хотя она и не идет так быстро, как на обычной плите. Хорошо в этом то, что вам не нужно делать много – просто не забудьте вовремя вынуть блюдо.

Шаг 8: Заключительные заметки.

Итак, теперь вы знаете, что мне понадобилось, чтобы создать эту солнечную печь. Она, конечно, может быть и более крупной, или более простой. Как говорилось выше, моя первая версия была просто картонной коробкой, с которой я отрезал одну из крышек и покрыл остальные алюминиевой фольгой. Внутри нее помещался пенопластовый ящик, подходящий по размеру, и имевший сверху рамку со стеклянной крышкой. Клапаны держались вертикально с помощью палочек. Вы можете видеть эту версию на некоторых картинках. Просто посмотрите, что можно сделать без применения слишком многих новых материалов, в противоположность основной идее надежности..

Разновидности солнечных печей

Современные устройства выпускаются в трех основных разновидностях:

  1. Коробочные.
  2. С зеркалом концентратором.
  3. Комбинированные.

Коробочная печь

Оборудование представляет собой теплоизоляционную коробку, покрытую зеркальным материалом или пластиком. Чтобы увеличить сбор тепла, внутрь добавляют несколько зеркал, которые служат в качестве отражателей.

Коробочная солнечная печь

Подобный вид оборудования используется для медленного приготовления пищи. Поскольку при самостоятельном изготовлении коробка может быть любых размеров, то на ней можно приготовить большие объемы продуктов. Магазинные образцы не отличаются большими размерами.

Печь с концентратором

Устройство – вогнутое зеркало, собирающее в своём фокусе солнечные лучи и перенаправляющее его на установленную пользователем точку. При самостоятельном изготовлении нет никакой необходимости соблюдать идеально геометрию зеркала, поскольку в фокусе будет располагаться большая по площади кастрюля или иная ёмкость с едой.

Особенностью сооружения является достижение большой температуры нагрева. Оборудование удобно использовать, когда нужно разогреть небольшое количество еды.

Комбинированная

Комбинированный тип представляет собой совокупность двух предыдущих вариантов. Кастрюля с едой, которую нужно подогреть, помещается в коробку, которая с одной стороны обрамляется вогнутой пластиной с зеркальной поверхностью. Печь быстро складывается и собирается в рабочее положение.

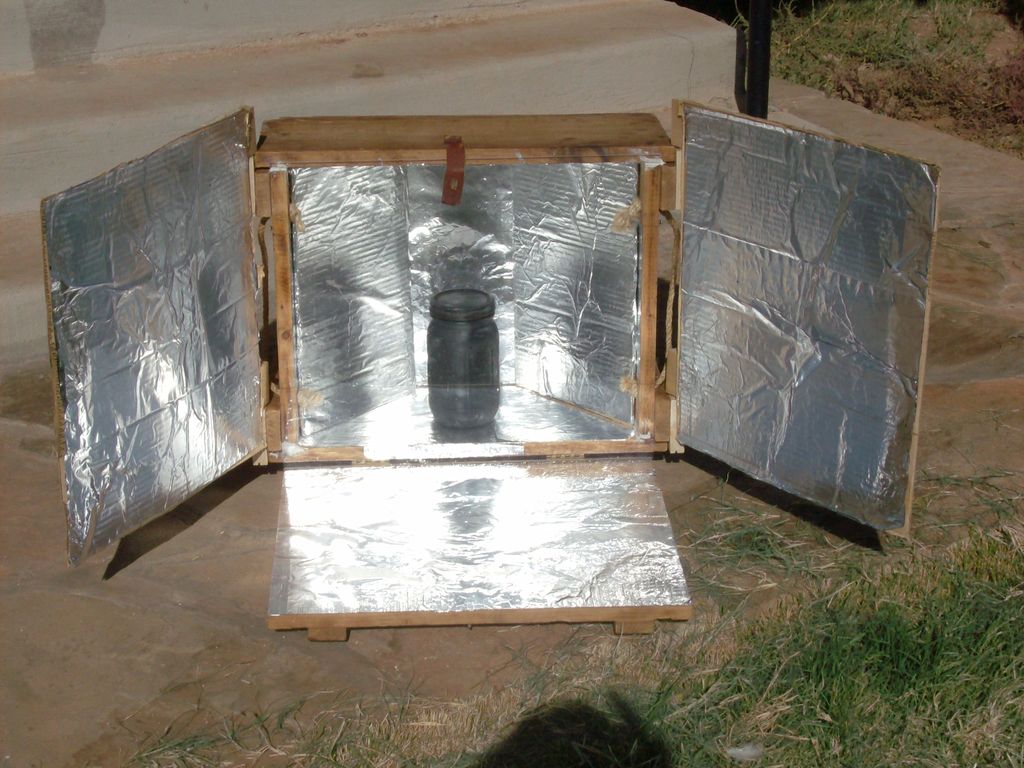

Основой для изготовления печи послужила старый деревянный ящик из под патронов.

Если с поиском такого ящика возникают проблемы, можно изготовить ее из доски самостоятельно или использовать что-то другое подходящее по размерам.

Например, можно использовать картонную коробку, но ее нужно изолировать. Иначе она будет восприимчива к ветру.

Итак, обклеиваем коробку теплоизоляцией с фольгой, проще всего это сделать при помощи аэрозольного клея.

Затем можно приступить к изготовлению рефлекторов, их можно сделать из картона, а затем поместить поду углом в 45 градусов внутри коробки.

Рефлекторы можно удалить при необходимости, если посуда не вмещается.

Затем приступаем к изготовлению боковых отражателей из картона. Примерные размеры каждого отражателя 40 *50 см.

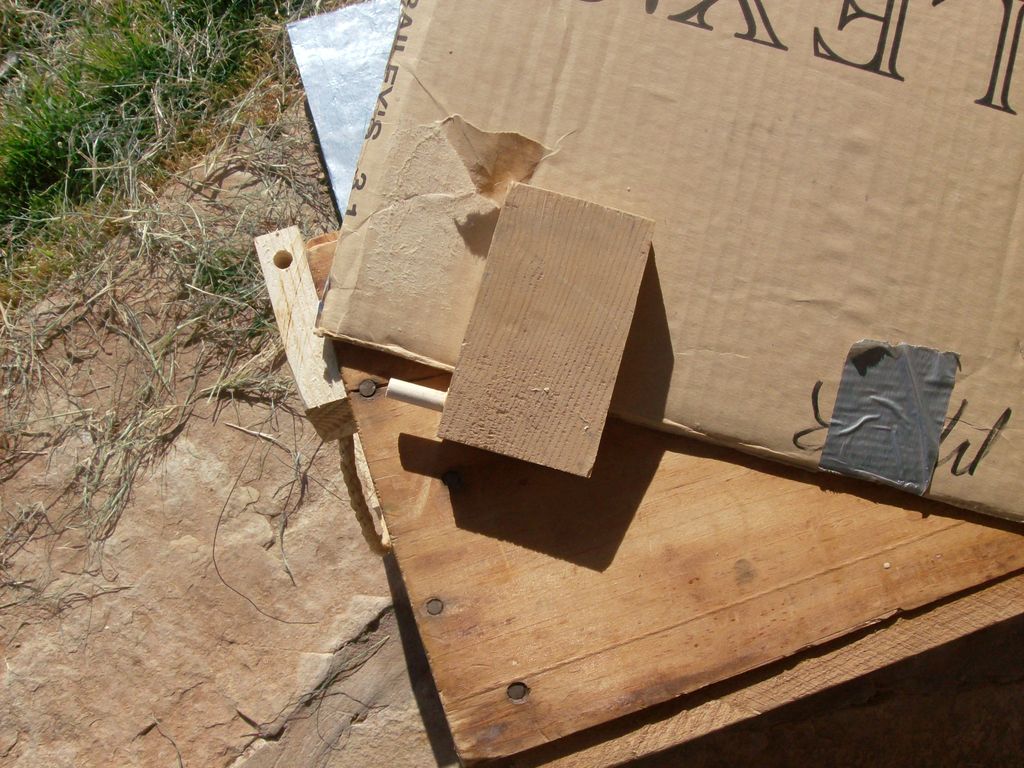

Для крепления отражателей были использованы петли. Автор сделал петли из восьми маленьких кубиков вырезанных из бруса 20*20 мм и резьбовых шпилек М8. Гаек барашек и мебельных дюбелей.

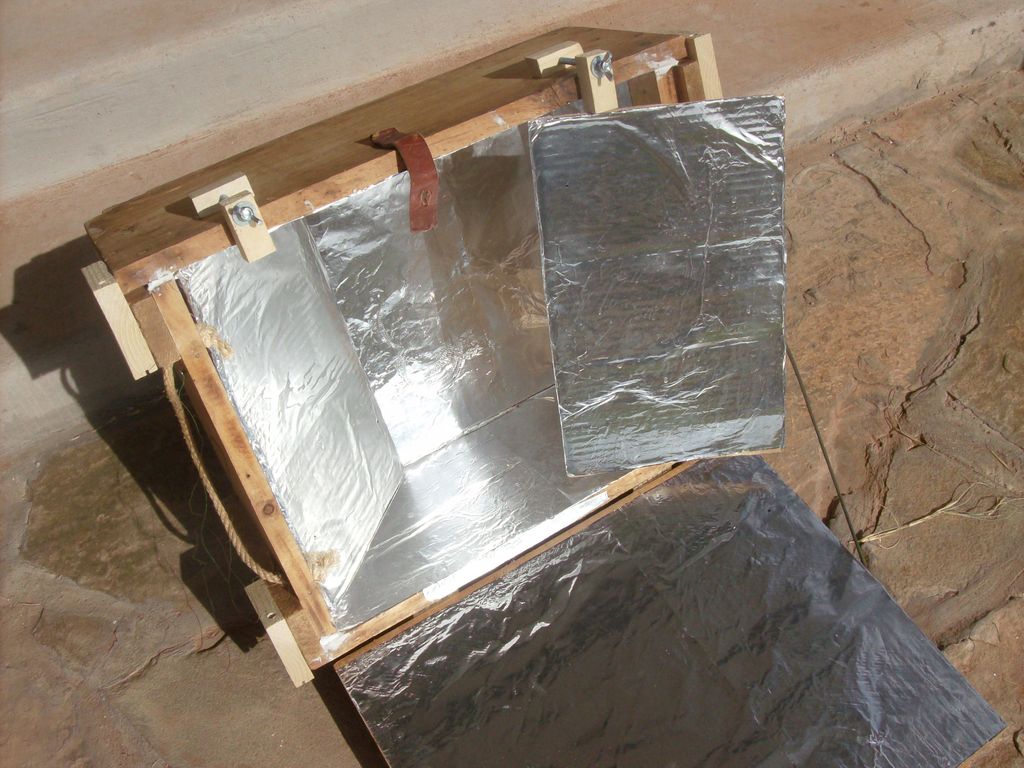

Как вы можете видеть на этой фотографии, конструкция не выглядит как типичная «солнечная плита» и находиться на спине.

Когда Солнце находится низко — она работает наиболее хорошо в этой конфигурации. Два крыла и небольшой отражатель позволяют приготовить еду даже зимой когда солнце находиться низко над горизонтом.

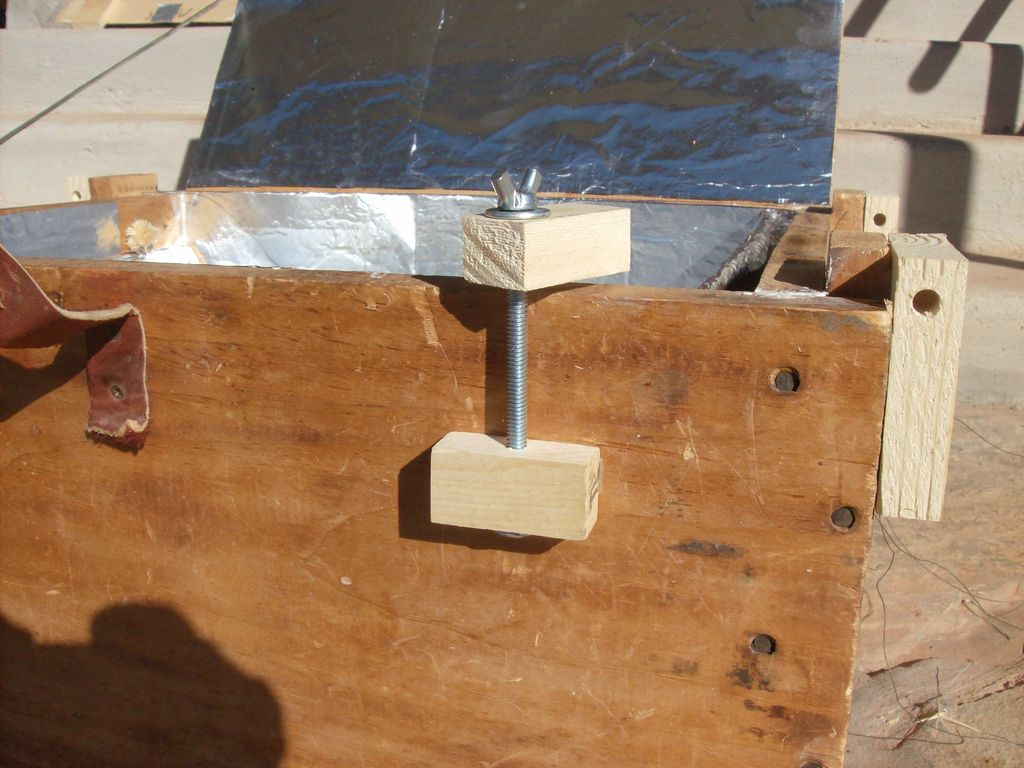

Остекление (плексиглас) проводится двумя маленькими зажимами м8 – болтами, зажимами и мебельными вставками.

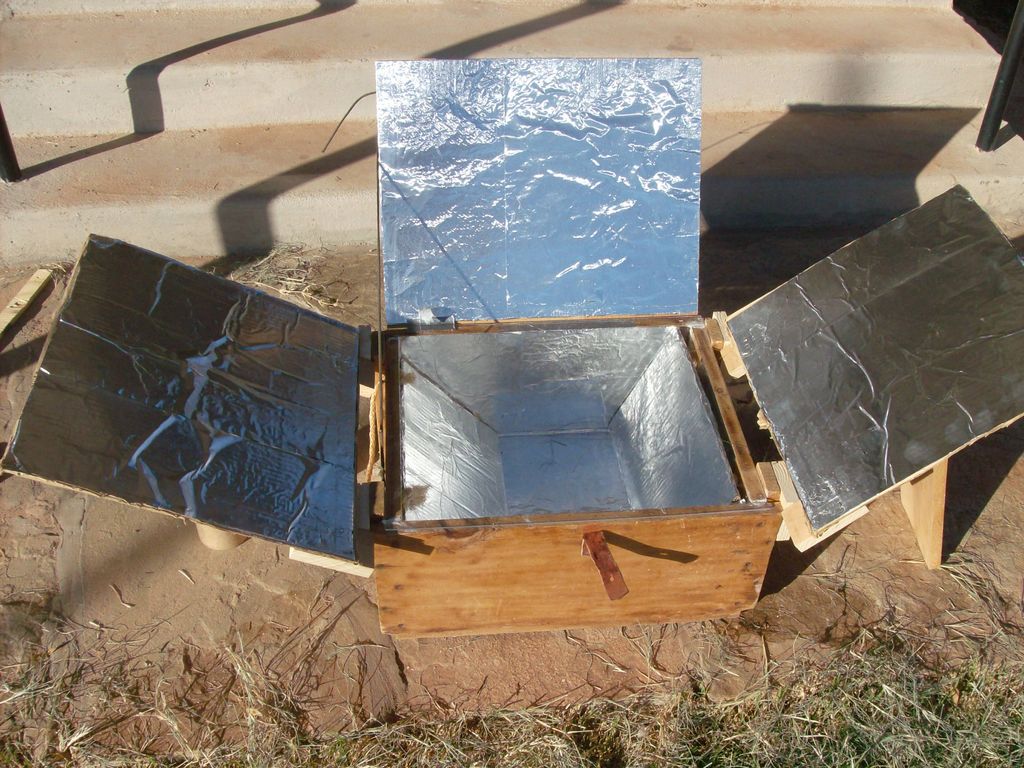

На этой фотографии у меня это настроено как типичная коробчатая плита, и это будет работать лучше всего летом, когда солнце будет выше в небе.Поскольку Солнце является более интенсивным, когда прямо над головой, не требуется даже боковые отражатели.

На фото ниже оловянная посуда, которые используются при приготовлении пищи с данной плитой Она окрашена термостойкой черной краской.
