Подсветка багажника своими руками

Подсветка багажника своими руками

Увеличить шрифт A A A

Штатная подсветка в багажнике Getz — маленький плафон слева с лампой 5Вт. Светит не очень здорово, можно поставить и 10Вт лампочку, но и от этого намного лучше не станет. Тёмной ночью при такой подсветке можно различать крупные предметы, а мелкие — не реально. Всё это привело к разным мыслям о создании дополнительной качественной подсветки.

Из чего же сделать подсветку?

Мыслей было много: люминисцентные лампы, обычные лампы накаливания, светодиоды. Но их ещё надо куда-то прикрепить. Поэтому как самые маленькие источники света были выбраны светодиоды (на момент написания было актуально, сейчас же проще, быстрее, и, вероятно, дешевле купить просто отрезок светодиодной ленты нужного Вам цвета свечения и мощности). А места крепления — над карманами справа и слева. Решил сделать по два с каждой стороны.

Готовим диодную сборку

Схема подключения самая простая — два диода и резистор, всё соединяем последовательно, как я делал для подсветки бардачка, только там было три диода.

Вырезаем из стеклотекстолита небольшую плату для двух диодов, пропиливаем в проводящем слое с одной стороны разделительные канавки. В местах крепления диодов я намотал медной проволоки для улучшения теплоотвода, быть может это необязательно и без этого прекрасно всё работало бы, не знаю, расчётов не делал, но всё же небольшой теплоотвод соорудил. Осталось посадить диоды на термопасту и припаять к плате. А к плате для её крепления закрепил медные «усы».


В багажнике над карманом в углу просверлил 5 отверстий, четыре из них маленькие, чтобы продеть «усы», одно побольше — для проводов (На фотографии даже слишком большое):


Разборка обшивки

Обшивку придётся снять, чтобы прикрепить сами диоды и пустить провода под ней. Для снятия достаточно было открутить три болта, что держат центральную панель задней стенки багажника, которая под дверью. Дальше всё снимается оттягиванием, ибо на клопах закреплено.


Установка подсветки в багажник

Теперь продеваем усы и провода в отверстия и закрепляем плату со светодиодами сматыванием медных «усов» с внутренней стороны, а провода ведём к месту подключения штатного плафона, оттуда и будут питаться наши диоды. Подключаем и проверяем всё ли работает правильно.

Остаётся аккуратно всё собрать. Подсветка готова. Виды светодиодов справа и слева:


Так выглядит багажник ночью:




Все фотографии к этой статье

Cледующая статья

Поделитесь статьёй с друзьями в социальных сетях! Буду Вам очень признателен.

Выбор деталей

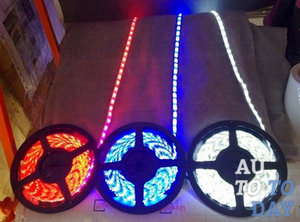

Светодиодная лента стала востребованной и популярной при тюнинге багажника благодаря своим отличным характеристикам. Светодиоды маленькие и не занимают много места. Они влагостойкие и имеют длительный срок эксплуатации. И главное, их несложно установить самому и ими легко управлять прямо из салона машины.

Светодиодная подсветка багажника может быть организована с помощью:

  • комплекта светодиодов;
  • отдельной светодиодной ленты.

Светодиодный набор включает в себя светодиоды, тумблер, дистанционное управление. К набору приложена схема монтажа, позволяющая даже новичку справиться с задачей.

Отдельно приобрести светодиодную ленту и иные требуемые детали получится дешевле. В этом случае важно лишь правильно измерить требуемую длину полоски, чтобы потом не нужно было вновь тратиться на материал или докупать отдельные отрезки. Если есть желание изменять периодически цветовую составляющую подсветки, придётся приобрести ленту двух цветов.

Подсветка багажника — как ее усовершенствовать?

  • Подсветка багажника — как ее усовершенствовать?
  • 1. Подготовка к установке подсветки багажника
  • 2. Процесс установки подсветки багажника
  • 3. Способы подключения подсветки багажника
  • 4. Преимущества светодиодной подсветки багажника авто

Подсветка различных частей автомобиля всегда была актуальным видом тюнинга, который помимо усовершенствования внешней стороны транспортного средства, иногда, обеспечивает еще и качество его использования. Например, в последнее время, все большего распространения приобретает подсветка багажного отделения, которая здорово выручает водителя в случае необходимости поиска в нем нужной вещи, особенно в условиях плохой видимости. Возрастающая популярность такого метода освещения багажника, объясняется двумя основными факторами: во-первых, подобный вид тюнинга финансово доступный, а во-вторых, всю работу по установке осветительных элементов можно провести самостоятельно, не покидая родной гараж. О том как правильно выполнить монтаж подсветки, что для этого потребуется и какими способами она подключается, Вы сможете узнать уделив несколько минут на прочтение данной статьи.

  • 1. Подготовка к установке подсветки багажника
  • 2. Процесс установки подсветки багажника
  • 3. Способы подключения подсветки багажника
  • 4. Преимущества светодиодной подсветки багажника авто
Читать еще:  Моталка для ниток своими руками. Есть выход!

1. Подготовка к установке подсветки багажника

Как и в любом другом деле, прежде, чем переходить к действиям, нужно выяснить, что нам понадобиться для успешного их завершения. В случае с установкой подсветки багажника, на подготовительном этапе стоит запастись такими инструментами и материалами:

— 1-1,5 метра гибкой светодиодной ленты (желательно влагостойкой);

— отрезком электрического кабеля длинной около 15 метров и диаметром в 2-3 миллиметра;

— ответвителями, количество которых определяется исходя из количества рабочих режимов подсветки (обычно, их 2 или 3);

— изоляционной лентой (лучше черной);

— предохранителем 5 А;

— плоскогубцами, кусачками, несколькими плоскими отвертками;

— ножницами, канцелярским ножом;

— обезжиривающим веществом (можно взять обычный ацетон);

— хорошим фонарем или переносной лампой.

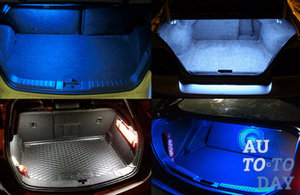

Также, как и установка подсветки фар, монтаж осветительных элементов багажника начинается с определения мест крепления светодиодной ленты. Осмотрите багажное отделение и решите для себя что Вам нужно: подсветка всего пространства или только отдельных его элементов, при чем, следует принимать во внимание возможность проведения установки на различных поверхностях. Лучше всего, для данной задачи, подойдет прямой и относительно ровный участок, а учитывая, что лента легко разрезается, то проблема в необходимости отдельных небольших кусочков вообще не актуальна, только не забудьте припаять к каждому из них по два проводка. Если Вы преследуете цель освещения всего отделения, то оптимально выгодное место размещение ламп – это внутренняя часть крышки багажника, тоесть его потолок. И еще одно…Что бы Вам было легче определится с будущим месторасположением диодов, багажник машины стоит полностью разгрузить.

2. Процесс установки подсветки багажника

Подготовив все необходимое, а самое главное – светодиодную ленту (рассмотрим вариант установки именно этого осветительного элемента), перейдем к процессу монтажа подсветки для нашего багажника. В принципе, можно попробовать применить и жесткие светодиодные линейки, но правда в том, что ровных поверхностей в нужных местах, скорее всего окажется немного. Кроме того, вряд ли Вы найдете подходящую вам длину, так как выбор таких линеек не особо велик. Использовать для создания подсветки багажника другие осветительные элементы, например, неоновые светильники или лампы для подсветки корпусов компьютеров, особого смысла нет, ведь их ужасно неудобно устанавливать.

В общем, единственным приемлемым решением, с нашей точки зрения, есть использование вышеупомянутой светодиодной ленты. Начинать работу по установке стоит с ее разрезания. В этом процессе есть свои особенности: резать нужно строго по отмеченным на изделии линиям разреза, через каждые 5 или 10 сантиметров. К каждому полученному отрезку необходимо припаять два провода примерно по 20 сантиметров каждый. Они нужны будут при подключении.

Теперь, если все нужные инструменты и материалы уже готовы, то можно переходить к креплению и подключению нашей ленты. Первое, что надо сделать – это отключить аккумулятор и очистить (обезжирить) выбранное место монтажа. Не стоит пренебрегать советом по очистке, ведь от этого напрямую зависит качество крепления и долгосрочность службы светодиодной ленты. За основу можно взять двусторонний скотч, но имейте ввиду: использование именно этого способа, не гарантирует качественного крепления, поэтому, лучше использовать пластиковые связки, которые нужно затянуть вдоль ленты и обрезать им хвостики. В принципе, многие светодиодные ленты уже имеют липкую сторону и все что требуется – это оторвать защитную пленку и приклеить изделие к поверхности, хорошенько его прижав, только нажимать нужно на места между диодами, в противном случае вы рискуете их повредить. Однако, тут есть один нюанс: если поверхность недостаточно чистая, то конструкция долго не продержится.

Установив светодиодную ленту, логично будет перейти к ее подключению, но прежде чем это сделать, стоит проверить работоспособность изделия – оно должно светиться по всему периметру. Если Вы решили подключить подсветку багажника напрямую к аккумулятору, то для этого Вам потребуются два провода, которые в дальнейшем будут подключаться к источнику питания, а также, выключатель и предохранитель. Предохранитель рекомендуется размещать как можно ближе к аккумулятору, что обеспечит возможность доступа к нему в любое время. Выполнив подключение таким способом, его можно считать оптимально правильным и грамотным.

К штатной проводке транспортного средства, светодиодная лента может подключаться в разных местах. Однако, многие автолюбители сходятся на том, что лучше всего для этих целей подойдет ее «запитка» от штатного плафона освещения, благодаря чему подсветка багажника будет плавно гаснуть вместе с подсветкой салона.

Читать еще:  Простые и стильные деревянные перила своими руками

3. Способы подключения подсветки багажника

И так, разберемся со способами подключения подсветки багажника более детально. Мы уже выяснили, что вариантов осуществления задуманного может быть несколько и каждый автовладелец выбирает тот, который больше всего подходит именно ему. Вот некоторые из них:

Дополнительная подсветка проводится от соответствующего штатного плафона, находящегося в салоне машины (кстати, самый простой способ). В этом случае, есть возможность сделать так, что б вместе с плафоном включалась и подсветка багажного отделения. Все что нужно – просто провести плюсовой провод между крышей и натяжным потолком, а затем проложить его под накладкой стойки к тому месту, где будет установлена подсветка. Но просто провести провод – это только пол дела, нужно же его еще грамотно подключить к плафону. Место подключения должно находится за тумблером включения, что бы ток мог поступать только при включении освещения салона. «Минус» можно взять с любой части кузова, достаточно лишь подсоединить провод к любому болту.

Второй вариант выполнения подключения, предусматривает размещение выключателя подсветки непосредственно в самом багажнике машины. Конечно, этот способ подойдет далеко не для каждого водителя, ведь если в багажнике часто перевозятся объемные и громоздкие грузы, то всегда существует возможность случайного задевания выключателя, с последующим его повреждением. При использовании этого варианта подключения, проводка прокладывается так же, как и в первом способе, с той только разницей, что провод с плюсовым напряжением, нужно запитывать перед тумблером включения освещения салона.

Третий, распространенный вариант подключения подсветки багажника основывается на автоматическом включении подсветки. Для выполнения задачи, нужно установить переключатель со штуцером, работа которого будет проходить в следующем режиме: когда дверь закрыта – ток отключен, а когда открыта, то штуцер выходит и цепь замыкается, вызывая подачу напряжения. Проводить установку, лучше всего в углу проема крышки багажного отделения или же в пятой двери, при чем, сделать это надо так, чтобы при закрытии, штуцер переключателя утапливался, прерывая тем самым контакт. Все остальные действия такие же, как и в предыдущем способе, только срабатывание выключателя выполняется в автоматическом режиме. Обратите внимание! Если в вашем багажнике нету плюсового провода на 12В, то стоит заранее подумать о его прокладке. Как вариант, можно использовать массу кузова. Провод выведенный от ламп через обшивку, на всякий случай лучше подключать через предохранитель.

И наконец, последний вариант подключения освещения багажника, базируется на установке вышеописанной светодиодной ленты, которую можно наклеить в любом удобном месте вместо имеющегося плафона. Преимущество ее использования в том, что она дает намного больше света, нежели лампочка работающая от 12В. Выполнить подключение ленты можно одним из двух способов. В первом случае, подключение выполняется непосредственно к аккумулятору (можно сказать, что это самый простой и надежный метод), а во втором –подсветка подсоединяется к штатной проводке транспортного средства, что также как и в одном из предыдущих способов, позволяет сохранить возможность ее активации и деактивации через штатный выключатель. Используя для освещения багажника светодиодную подсветку, Вы можете выбрать цвет подсветки по своему желанию. Обратите внимание! Не смотря на то, какой способ подключения Вы выберете, обязательно установите предохранитель, ведь от замыканий никто не застрахован.

4. Преимущества светодиодной подсветки багажника авто

Применение светодиодной ленты для создания подсветки багажника – очень практичное решение. С одной стороны – светодиоды отличаются устойчивостью к вибрациям и нечувствительностью к температурным перепадам, а с другой – обладают низким рабочим напряжением, что обеспечивает меньшее потребление энергии и более высокий уровень безопасности. Кроме того, с установкой светодиодного комплекта не должно возникнуть никаких проблем и его можно разместить в багажнике не обращаясь за помощью к специалистам, что влияет на сохранность семейного бюджета. Срок службы такой подсветки достигает 100 тысяч часов, хотя некоторые водители меняют (или полностью снимают) ее несколько раньше. И, наконец, светодиодная подсветка не только помогает лучше ориентироваться в пространстве багажника, но и придает ему эффектную индивидуальность, особенно если используется RGB светодиодная лента, которая не ограничивается одним цветом свечения.

Читать еще:  Отличная идея для ванной комнаты. Шьем кармашки своими руками

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

Особенности подключения подсветки багажника

Светодиодная полоса требует строгого соблюдения полярности, размеченной на ней производителем. Поэтому для красного провода от плюса АКБ подключение должно быть строго к плюсу на ленте. Если вы хотите вместо АКБ подключить плюс к прикуривателю или замку зажигания — вам придётся разобрать торпеду. Во всяком случае при подключении к аккумуляторной батарее, подсветка будет включена даже после того, как вы вытащите ключ из замка зажигания. Если вы не хотите постоянно освещённый багажник — сделайте отдельную кнопку на торпеде для быстрого отключения светодиодной подсветки. Автолюбители с большим стажем работ с электрикой, можно установить на переднюю панель резистор переменного тока, с помощью которого можно регулировать яркость светодиодного освещения. Подумайте, как вы хотите оформить подсветку, посмотрите фотографии в интернете или спросите у друзей. Главное — в самом начале работы продумать все действия, чтобы потом не пришлось исправлять криво сделанную схему или неправильно оформленную подсветку. Если вы хотите автоматически включающуюся подсветку во время открывания багажника, вместо кнопки вмонтируйте выключатель под крышку багажника.

Для разнообразия можно подключить вторую светодиодную ленту ещё одного цвета, идеально через другой тумблер. У вас получится уникальный багажник, освещённый разными цветами.

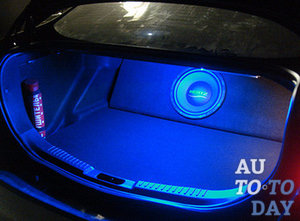

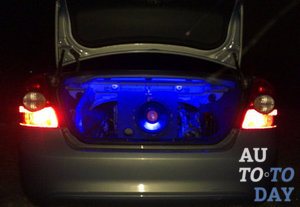

В самом багажнике приклеить полосу со светодиодами несколькими способами. Места выбирайте по вашей фантазии. Очень эффектно будет выглядеть подсветка мидбасов или сабвуферов, если они расположены в багажнике. Можно подсветить их по кругу динамиков. Усилитель красиво будет смотреться, если проложить светодиодную полосу снизу. В любом случае у вас будет море вариантов уникального освещения. Любителям послушать музыку понравится оригинальный вариант мигающего в такт басам автозвука.

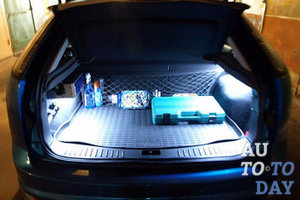

Эффектная светодиодная подсветка багажника в форме «улыбки» получится, если ленту со светодиодами приклеить на заднюю горизонтальную часть багажника с захватом части боковых вертикальных стенок.

Если вы не дружите с электрикой, доверьте создание подсветки знакомому опытному специалисту по автомобильным электрическим схемам.

Теперь ваш багажник будет приветливо освещаться или подмигивать, когда вы в темноте пожелаете загрузить его купленными в супермаркете пакетами с продуктами или же уложить вещи перед поездкой.
