Печь-кухня своими руками (чертеж, порядовки, фото)

Содержание

Климат

При необходимости в сооружении дома варочно-отопительного прибора, рекомендуем обратить внимание на печь под названием “Шведка”. Данный вариант печки отличается компактными размерами, легкостью сооружения, быстрым разогревом до нужной температуры. О том, как сделать печь своими руками узнаем далее.

Оглавление:

  1. Фото печей руками — история создания печи “Шведка”
  2. Чертежи печей руками: строительство шведской печи

Фото печей руками — история создания печи “Шведка”

Конструктивные особенности печи “Шведка” позволяют ее расположить в простенке между помещением кухни и любого другого помещения. Таким образом, удается быстро разогреть кухню, при этом выполнив готовку. Дополнительное тепло направлено на обогрев смежной комнаты. Дополнительно печь может быть оборудована лежанкой или камином.

Внешний вид современных шведских печей может отличаться как грубостью, так и декоративными нежными узорами. Некоторые покупные модели имеют форму шкафа и устанавливаются в помещение в готовом виде.

Согласно легенде, печь “Шведка” возникла в России во время правления Петра Великого. Таким образом, шведы принесли этот вариант печи. По другим сведениям, печь является разработкой шведов и была сооружена намного позже. Данный вариант печи очень схож с голландской печью, однако, варочная поверхность здесь более широкая, и на печи имеется простенок, благодаря которому она способна обогреть сразу два помещения.

Первоначальный вариант шведской печи — печь, изготовленная из кирпича или комбинации данного материала с металлом, камнем и т.д. Чаще всего, в Швеции, для изготовления печей использовали кирпич шамотного типа, который обладает высокими свойствами угнеупорности.

Принцип работы шведской печи основан на комбинации нескольких приборов. Прежде всего, печь выполняет функцию духового шкафа, в ней отлично запекаются разного рода блюда и выпечка. Для этого используется первоначальное тепло, которое выделяется в процессе сгорания топлива.

Топка в шведской печи имеет форму колпака, благодаря этому, удается дожигать топливо химическим образом. Стальная духовка не поддается прямому воздействию на нее пламени. Она нагревается при сгорании первого топлива. При открывании дверцы от духовки, уже после нескольких минут с момента топки печи, духовка нагревается. При этом, дым находится внизу, а обогрев духовки выполняется с помощью газов.

Верхняя часть печи имеет форму ниши, она отличается вместительностью, и обогревается с помощью первого и второго жара, а также дотлевших угольков. В ней находится веревка для сушки белья или одежды. За ночь, одежда полностью высыхает.

Ниша, расположенная сверху плиты, закрывается специальной крышкой. Она используется для разогрева вчерашней еды. Обустройство хайла в пространстве между топкой и дымооборотным элементом — довольно дорогостоящий процесс. Поэтому, шведская печь оборудуется всего лишь окном переточного типа, которое располагается под нижней частью духовки.

Аккумуляция тепла в печке выполняется в соотношении с канальной технологией. Для прогрева устройства используется второй жар и остаточное тепло от тления угля. Каналы в печке расположены вертикально. Нижняя часть печи прогревается хуже, чем верхняя. Этот фактор следует учитывать при использовании различного вида топлива. Возможен вариант обустройства горизонтального дымооборота. В таком случае, печка выделяет больше тепла, однако для ее очищения следует изрядно потрудиться. В соотношении с индивидуальными предпочтениями хозяев, длительность и конструкционные особенности канального дымохода изменяется.

Еще один элемент шведской печи — вторая духовка. Эта часть печи находится в смежном помещении. В нем же также может находиться камин или обустроенная лежанка. Учтите, что шведский лежак или лежанка отличаются определенными особенностями их обустройства. По длине спальное место составляет не более шести футов, а ширина, не более 2,5. Над лежаком обустраивается кровать, при этом нижняя часть оснащена подогревом. Под кроватью также хранили ящики, в которых располагалось белье.

Шведская печь отличается простой конструкцией, высоким коэффициентом полезного действия, доступной стоимостью. Теплоотдача такой печи намного выше, чем у голландской, при этом, количество материалов для ее сооружения значительно меньше. Кроме того, данный вариант печи позволяет готовить в ней еду и сушить вещи. При правильном подходе удается получить качественное приспособление для обогрева сразу двух помещений.

Чертежи печей руками: строительство шведской печи

Для того, чтобы правильно построить шведскую печь, необходимо придерживаться ранее разработанных чертежей и размеров данного сооружения. Качество полученного предмета для обогрева определяется прежде всего размерами данного сооружения:

Предлагаем ознакомиться с оптимальными размерами каждой детали печки:

  • размер плиты составляет 71х41 см;
  • топка по высоте от 28 до 33 см, по ширине 32-38 см, по глубине 45-50 см;
  • высота, ширина и глубина духового шкафа составляют 30х33х50;
  • толщина стали, из которой сооружается дверца в духовом шкафу составляет 0,5 см;
  • интервал между колосниковой решеткой и ближайшей стенкой составляет около трети кирпича или целый кирпич.

Данные значения являются приблизительными и колеблются в пределах 5-10 см. Одним из самых важных факторов является значение толщины стенок духовки. Если использовать для изготовления духовки тонкое кровельное железо, то оно будет быстро нагреваться и быстро остывать. В таком случае, получить качественно приготовленную еду будет невозможно. Для изготовления духовки и плиты используется сталь или материал, который плохо проводит тепло. Нагрев посуды производится через конфорки.

Строго придерживайтесь не только заданных размеров печи, но и пропорционального соотношения между всеми элементами. Например, при сооружении минимальной по размеру топки, глубина печи также будет минимальной. В противном случае значительно снизится уровень КПД.

Омывание духовки с помощью газов выполняется во всех сторон. Поэтому, между задней стенкой и стеной топки должен обустраиваться зазор, минимальное значение которого составляет четвертую часть кирпича. Глубина духовки также обустраивается по ранее описанным параметрам. Духовка может быть расположена вблизи топки в том случае, если между ними находится изоляционный материал в виде асбеста или вермикулита.

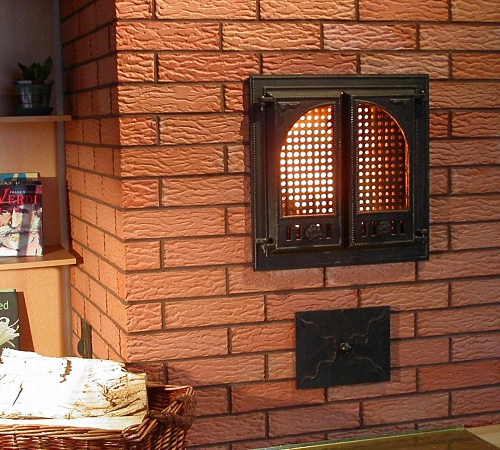

Особое внимание нужно уделить топочной дверце. Так как печь подвергается постоянным тепловым нагрузкам, данная деталь быстро выходит из строя. Поэтому, рекомендуется изготавливать литой вариант дверцы, которая замуровывается в кирпичной кладке. Для изготовления усов достаточно прикрепить на дверцу проволоку, длиной около 5 см, а диаметром до 5 мм. Усы из проволоки также замуровывают для более качественного удержания дверцы. Дополнительная стальная полоса обеспечивает более качественную фиксацию материала.

Печь своими руками фото:

Довольно большие сложности возникают в процессе кладки шведской печи. Прежде всего, перед началом работы нужно изучить для печи своими руками чертежи, согласно которым схематически выполняется кладка. Шведская печь выделяет большое количество тепла, поэтому пол, на котором она будет обустроена должен быть качественно теплоизолирован. Оптимальным вариантом теплоизоляции является использование базальтового картона, который настилают в несколько слоев. Для работы используют листы толщиной в 0,5 см. Средний лист должен иметь фольгированное покрытие с базальтовым микроволокном. Таким образом, тепло будет отражаться в помещение.

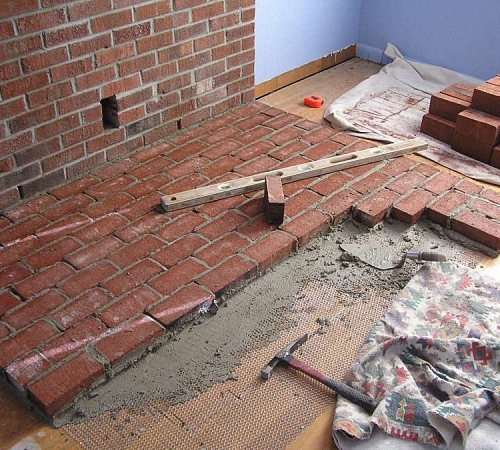

Далее производится изготовление подножья. Для укладки первых двух рядов печи соблюдается интервал с дополнительным расширением швов. Таким образом, получается деталь в виде выступа постамента. Учтите, что максимальная ширина швов составляет 1,3 см.

Читать еще:  Новогодняя мини-елочка своими руками

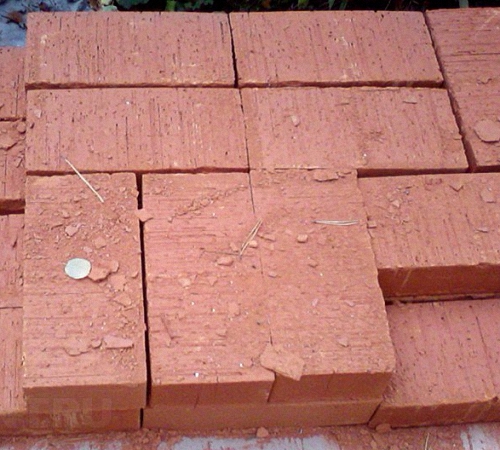

Перед началом кладки кирпича, он окунается в воду на несколько минут. Таким образом, повышается качество кладки. В противном случае, сухой кирпич начинает быстро впитывать влагу из раствора, снижая его прочность. Слишком длительное пребывание кирпича в воде также отрицательно сказывается на его качестве. Поэтому, кирпич должен быть умеренно увлажненным. Для изготовления кладочного раствора используется мергель. Некоторые варианты печей обустраивают с применением обычной глины. Кирпич печей руками укладывается на ранее приготовленный небольшими порциями раствор.

Для того, чтобы получить высокий уровень КПД и качественно сжечь топливо с максимальным выделением тепла, следует правильно обустроить топочную часть. Температура внутри топки должна быть высокой, благодаря этому выделяется тепло и нагревается духовка. Данный элемент печи изготавливается из светло-желтого шамотного кирпича. Для изготовления раствора для кладки используется шамотная глина. Учтите, что обычный красный кирпич и шамотный его вариант различаются по коэффициенту теплового расширения, поэтому их укладка впритык друг к другу недопустима. Интервал между данными видами кирпичей должен составляет 0,6 см.

Рекомендуется обустраивать топку и остальную часть печки, за исключением первых трех рядов, из шамотного кирпича. Однако, данный материал отличается высокой стоимостью, поэтому нужно изготовить из него хотя бы внутреннюю часть топки.

В процессе изготовления печи для бани своими руками, особое внимание уделите ровности всех поверхностей. Для разрезки и стыковки между собой кирпичей лучше всего использовать болгарку. В соотношении с порядовкой и чертежами, заготовки делают заранее на открытом воздухе, так как резка кирпичей болгаркой, довольно сложный процесс, при проведении которого выделяется пыль.

В соотношении с чертежами, производится обязательное скругление углов. Это нужно для того, чтобы улучшить тягу внутри печки. На устье дымника обустраивается распушка, рассекая ветер она усиливает тягу.

Бани печи бань руками нуждается в наличии металлических элементов. Надежность печи обуславливается наличием в ней минимального количества стальных элементов. Однако, для того, чтобы подкрепить висячую кладку в печи, в нее устанавливают стальные полосы и уголки. Таким образом, удается снизить себестоимость готового прибора.

После изготовления печи бани своими руками следует процесс введения ее в эксплуатацию. Изначально топить печку, которая еще не высохла ни в коем случае нельзя. Таким образом, снижается ее прочность. Печь должна быть изготовлена в период теплой погоды. За некоторое время она должна высохнуть и только после этого начинается ввод ее в использование. Минимальное количество времени для сушки печи составляет 15 дней.

Далее на протяжении двух недель выполняется теплая сушка. Для растапливания печи используется минимальное количество угля и дров, лучше всего если они будут из осины. Дрова из сосны или березы не подходят так как при сгорании они выделяют большое количество тепла и сажи. В прочистной дверце во время сушки находится бумага, после того как она станет сухой, заканчивается этот процесс.

Далее следует процесс выполнения горячей сушки, при этом, печка топится несколько раз в день, утром и вечером. Нагрузка на нее постепенно возрастает. При наличии многопроходной печи, сушка производится зимой.

Дополнительно можно укомплектовать печь лежанкой. Для изготовления такой печи потребуется значительно больше кирпича. Однако, лежанка может использоваться в качестве спального места или для сушки большого количества влажных вещей.

Такая печь не оснащается духовкой, так как тепло из нее сразу же переходит к лежанке.

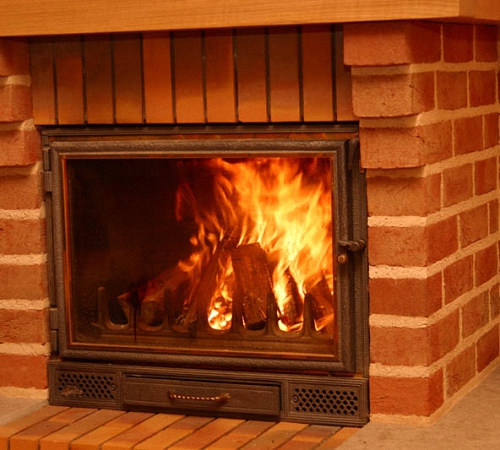

Второй вариант — дополнение к печи камина. Существует два способа организации такой печки. Согласно первому способу, камин является дополнением тыльной стороны печи и имеет раздельный с ней дымоход. Второй способ установки камина подразумевает отопление его от печи, таким образом, удается не только сэкономить материалы на строительстве печки, но и обогреть сразу два помещения.

Еще одним вариантом шведской печи является малая печь, устанавливаемая на дачах. Она используется по сезону, периодически. Особо актуальным является наличие ниши, внутри которой сушится одежда с обувью. Количество материалов для возведения такой печки меньше, но и количество тепла, выделяемое в итоге, также снижается.

Шведская печь своими руками видео:

Виды кирпичных печей

В каждом виде кирпичной печи есть свои особенности в плане строительства и функциональности.

Шведка

Ее особенностями являются:

  • компактность;
  • наличие полок для подогрева пищи;
  • быстрое накаливание барбекю-зоны.

Кладка и порядовка шведки подразумевает 32—34 ряда. Как правило, используется красный шамотный кирпич.

Первый ряд кладется с особой тщательностью, так как от его ровности и качества зависит все сооружение.

Начиная со второго ряда, устанавливаются держатели решетки для камина с помощью сварки, затем кладка ведется с учетом монтажа:

  • поддувала;
  • духовки;
  • дымохода;
  • топки камина;
  • колосника;
  • дверцы топки;
  • плиты;
  • полки для камина;
  • двери на канал прочистки;
  • задвижки на дымоход камина.

Можно облицевать прибор изразцами или керамической плиткой шириной 2 мм.

Печка-барбекю Е. Гудкова

В ней две функции — гриль-барбекю и варочная плита с конфоркой.

Выкладывают такую печь из полнотелого огнеупорного кирпича. В целом на устройство уходит примерно 500 штук. При кладке учитывают:

  • место для плиты;
  • установку решеток;
  • топочную и поддувальную дверки.

Все печные приборы устанавливаются одновременно с кладочными работами.

Внимание! Металл и кирпич при нагревании расширяются в разном объеме, поэтому между ними при кладке должен быть зазор до 5 мм, который потом можно заполнить асбестовым шнуром.

Голландская

Печь-голландка отличается:

  • небольшими размерами;
  • продолжительным сохранением жара и тепла.

Ее длинные дымоходы выстроены так, чтобы тепло долгое время циркулировало по печи. Такая конструкция топится углем, дровами и не приемлет быстро сгораемые материалы: солому, бересту, опилки и пр.

Данный вид прибора неприхотлив к качеству кирпича. Огнестойкий, керамический или шамотный вид кирпича нужен будет только для строительства топки.

Весь остальной каркас сооружения может выкладываться из менее качественного стройматериала.

По виду кладки голландки бывают:

  • прямоугольные;
  • круглые;
  • овальные;
  • квадратные.

Кладка может идти в шахматном порядке.

Русская

Конструкция предусматривает не только плиту, но и место для сна, поэтому прибор отличается сравнительно большими размерами: 2х3 метра. К тому же его функции намного шире:

  • готовка еды;
  • подогрев;
  • мангальная зона;
  • место для кастрюли или казана и так далее.

Для того чтобы печь оказалась многофункциональной, следует грамотно делать кладку. Она ведется с учетом перекрытий, которые в дальнейшем служат местом хранения топлива или полкой для посуды — в зависимости от проекта печи.

Порядовка барбекю предусматривает общий дымоход из кирпича в центре строения, монтаж металлических заглушек, дверей и полок. Конструкция может предусматривать углубление для кастрюли или казана.

Корпус печи-барбекю Гудкова

Материалы

Корпус печи выкладывается из кирпича либо огнеупорного, либо керамического (обязательно полнотелого). Огнеупорный кирпич выдерживает 1300 °С и более. Обыкновенный глиняный кирпич должен быть хорошо обожжен. Недожженный, пустотный, силикатный, а также кирпич с трещинами для печной кладки не подходит.

На печь потребуется кирпича — 465 шт.

  • однокомфорочная плита варочная 420х500 мм;
  • решетка–мангал 420х500 мм;
  • металлический лист 500х600 мм;
  • прочистная дверка 140х140 мм;
  • поддувальная дверка 270х140 мм;
  • топочная дверка 250х270 мм;
  • колосниковая решетка 300х200 мм;
  • уголок стальной 32х32х4 мм длиной 500 мм — 4 штуки, 600 мм — 6 штук;
  • проволока стальная 2 мм — 10 м;
  • шнур асбестовый 5 мм — 10 м.

Глино-песчаный раствор

Для печных работ применяется в основном пластичная чаще всего красная глина и мелкий просеянный песок. Необходимая пропорция состава раствора берется, исходя из жирности глины. Жирность зависит от процентного состава в ней песка:

  • жирная — 2–4%;
  • средняя — 15%;
  • тощая — 30%.

Состав раствора (глина, песок):

  • жирная — 1:2,5;
  • средняя — 1:1,5;
  • тощая — 1:1.

Важно! Перед началом работ глину замачивают на сутки, а затем, постепенно размешивая, добавляют понемногу песок.

Можно также купить готовую растворную смесь для печных работ. Такие смеси выдерживают высокие температуры и значительно сократят время, необходимое на приготовление раствора.

Читать еще:  2-в-1. Изготовление дачного стола с лавками своими руками

Инструмент печника

Печная кладка — это та же кирпичная кладка, поэтому в основном и инструмент для нее практически такой же.

1 — кирка; 2 — кельмы; 3 — киянка; 4 — расшивка; 5 — отвес; 6 — уровень; 7 — угольник

Корпус садовой комбинированной печи

Работы по возведению корпуса печи необходимо проводить только при наличии хотя бы временного навеса над ней. Для удобства работ можно выложить корпус сначала насухо, подбирая кирпич.

Важно! Нельзя обколотой стороной кирпича выкладывать внутрь топливника или дымохода.

Перед укладкой глиняный кирпич увлажняют, на 1–2 мин. опуская в воду. Шамотный кирпич только ополаскивают, чтобы убрать пыль. Толщина шва у глиняного кирпича должна составлять менее 5 мм, а у шамотного — 3 мм.

При производстве печных работ необходимо соблюдать строгую горизонтальность поверхностей каждого ряда и вертикальность углов. Перевязка швов должна составлять 1/2 кирпича.

Все печные приборы устанавливаются одновременно с кладочными работами. Металл и кирпич имеют разную величину линейного расширения, поэтому все металлические элементы печи устанавливаются с зазором в 3–5 мм, затем этот промежуток заполняется асбестовым шнуром.

К печным дверцам крепится стальная проволока для заделки ее в кладку.

Порядовки

Можно установить чугунную варочную печь, а можно и решетку-мангал по желанию.

При устройстве свода над варочной плитой кирпич устанавливается на стальные уголки. Также на уголки укладывают решетку-мангал или чугунную плиту. Канал дымохода для садовой печи-барбекю можно делать 270х140 мм, 270х270 мм, а также 400х140 мм. Внутреннюю стенку дымохода необходимо оштукатурить, чтобы она была ровной и не давала копиться в неровностях копоти.

Для пожарной безопасности печь-барбекю устанавливается не ближе 7 м от стен дома. Отделка такой печи выбирается по вкусу хозяина. Это может быть расшивка швов, оштукатуривание или отделка изразцами.

Просушка печи проводится осторожно, не торопясь. Небольшим количеством топлива ее топят в течение 3–8 дней.

Любой праздник на свежем воздухе вряд ли обходится без вкусно приготовленной еды на огне, который насыщает ее энергией природы. А печь, сделанная своими руками, воплотит любые рецепты гостеприимного хозяина.

Конструктивные компоненты печей из кирпича

Прежде чем приступить к строительству печки, следует определиться с ее назначением. У отопительных, варочных и сушильных агрегатов есть значительные конструктивные отличия, которые изначально нужно учесть. Имеется обоснованная разница и в порядовках, разработанных печниками для точной кладки кирпичей.

Существует множество печных конструкций, которые можно условно разделить на группы по назначению:

Дачные домики, как правило, не имеющие подключения к централизованным теплосетям, преимущественно обустраивают универсальными варочно-отопительными агрегатами. Тыльной стороной их разворачивают в жилые помещения, лицевой – в кухню. С лицевой стороны обычно располагают варочную панель и основные печные приборы.

Предположим, что нас интересует именно универсальный вариант, со строительством которого и будем тщательно разбираться. Как и все виды печей, она состоит из фундамента, массива, включающего топку с принадлежащими ей приборами и воздуховоды, и дымохода.

Фундамент: особенности устройства

Основание, на которое предстоит устанавливать печку, всегда сооружают отдельно от фундамента дома.

Этот факт обоснован рядом веских причин:

  • Сооружение из кирпича обладает внушительным весом, просадка грунтов под ним будет гораздо больше, чем под стенами дома.
  • Линейные размеры агрегата, работающего в высокотемпературном режиме, нестабильны. Печкам свойственны некоторые подвижки, что в принципе противопоказано стенам постройки.
  • Отдельное расположение фундамента обеспечивает достаточный технологический отступ между печью и строительными конструкциями, что в итоге предотвращает и сокращает вероятность возгорания.

К тому же сооруженную на отдельном фундаменте печь легче ремонтировать, проще модернизировать и перестраивать при необходимости.

Фундамент печки делают из бута или кирпича, используя в качестве соединяющего состава известковый или цементный раствор. В строительстве основания запрещено использование глиняной смеси, т.к. она быстро разрушается в постоянно обладающих некоторой влажностью грунтах.

Причем состав связующего раствора подбирают в зависимости от степени влажности подстилающих пород. Для устройства фундамента в маловлажных грунтах используют известковый или известково-цементный раствор, во влажных грунтах применяют только цементные составы.

В плане фундамент должен быть по минимуму на 5 – 7 см больше печи с каждой ее стороны. Глубина его заложения зависит от габаритов агрегата, в среднем это 0,75 м. Для одноэтажных дачек допустимо заглубиться всего на 0,5 м. Печь для двухэтажного дома должна стоять на фундаменте мощностью в 1,0 м.

На нашем сайте есть статья, где мы подробно рассмотрели процесс обустройства кирпичной печки для дачи. Подробнее – переходите по ссылке.

При строительстве фундамента из бута его не доводят до уровня пола, оставляя свободными 14 см. Это свободное пространство заполняется двумя рядами кирпича. Доложенный до уровня пола фундамент закрывают двумя слоями рубероида или толя для гидроизоляции. Вместо этих изоляционных материалов нередко используют слой в 2 см из глины или такую же по мощности цементную стяжку.

Массив печи: специфика сооружения

Основные компоненты печного массива – это корпус, топливник и дымообороты. В кладке корпуса и каналов, удерживающих дым внутри печи для увеличения теплоотдачи, используется полнотелый красный кирпич. Футеровку, т.е. внутреннюю облицовку топки, производят огнеупорным тугоплавким кирпичом.

Корпус с дымооборотами кладут на глинопесчаный раствор. В футеровке используют смесь шамотного порошка с огнеупорной глиной. Толщину швов во время кладки стремятся свести в минимуму. Максимальной толщиной в кладке корпуса и каналов считается 5 мм, в облицовке топки швы не должны превышать 2-3 см.

Отметим сразу, что корпус печи и футеровку нельзя перевязывать. Это должны быть две раздельные конструкции, т.к. они нагреваются до разных температурных уровней и расширяются, соответственно, по-разному.

Строительство барбекю

Планируете готовить на открытом воздухе? Можно купить мангал в Самаре (интернет магазинами предлагается большой выбор), но в нём мясо обжаривается с одной стороны, что неудобно. Лучше использовать газовый гриль или кирпичный барбекю-комплекс, где процесс обработки пищи на решетке равномерный. Достаточно заказать мангал, коптильню, добавить столы и мойки. Наша компания разработает чертежи, выполнит все строительные работы, возможна бесплатная доставка товаров.

Пошаговая инструкция, как построить барбекю из кирпича своими руками

  1. Выбираете: вид, высота, размеры сооружения, место постройки.
  2. Делаете ряд чертежей, расчёт, список стройматериалов, подбираете инструменты.
  3. Обустройство фундамента. Делаются: котлован, глубина которого около 1 м, укладывается опалубка, подушка из песка с гравием, далее кладут бетонную смесь, а на её поверхность помещается решётка из металла. Для гидроизоляции делаем слой рубероида с внутренней стороны опалубки.
  4. Собственно возведение. Следует обязательно предусмотреть окна на нужном уровне, сделать специальную вытяжку. При кладке кирпича должна соблюдаться порядовка – её схема может найтись в Интернете. Используют шамотный раствор (он должен быть из оптимальной части цемента, красной глины, песка и воды).
  5. Обжиг: на данном этапе в топку барбекю и мангал закладывается уголь и поджигается (если топка не газовая, мы пишем статью не о ней). Стенка печи после обжига станет прочной.
  6. Сушка (от 5 до 20 дней, в зависимости от погоды). Печь не должна соприкасаться поверхностями с влагой, особенно в первые дни. Важно защитить её с помощью плёнки.

готовые чертежи 20 печей

В даном разделе представлены 40 самых распространеных в России печей, подробные чертежи, схемы, порядовки, видео и описание характеристик каждой печи и камина. Мы с полной ответственностью гарантируем что все готовые чертежи печей из данного раздела проверены временем, опытными печниками и соответствуют СНиПам. Благодаря им при наличии начальных теоретических знаний кадки печей и каминов любому под силу будет построить своими руками первую печку. К каждому чертежу прилагается подробное описание порядовой кладки, основные ошибки возникающие при работе с глиняным раствором.

Знакомство с кирпичной печью

Кажется, что может быть проще, чем сложить классическую модель отопительного оборудования. Ведь существует огромное количество книг с подробным описанием, как и что необходимо делать. Однако не все так легко. При малейшем упущении результат будет непредсказуемым.

Читать еще:  2 в 1. Турник и брусья своими руками в квартире

В лучшем случае дым будет попадать в помещение, а в худшем может возникнуть пожар. Поэтому рисковать не стоит и лучше доверить эту работу профессиональному печнику или купить модель, изготовленную на производстве.

Если рассказывать коротко о таком оборудовании, то кирпичная печь для деревянного дома – это конструкция, состоящая из:

  • Фундамента
  • Корпуса
  • Дымохода

Однако, отличаясь по внешнему виду и назначению, все печи имеют одну сущность – обогрев.

Особенности русской мини печи

Первый отличительный признак – конструкция 2х топливников, где основной поставлен спереди, а малый позади, на них накладывается плита из чугуна с 2мя разноразмерными конфорками. В весенне-летний период еда готовится в основном на малом топливнике, что очень удобно. Не требует большого количества топлива, проще чистить и ухаживать.

Топливники предназначены не только для приготовления пищи, но и для отопления. Причем они могут работать одновременно в двух режимах или по отдельности, а топливо можно закладывать непосредственно в варочную камеру.

Поскольку русская печь экономка не подразумевает наличия лежанки, особенными являются и каналы, по которым подается к топливникам горячий газ и отводятся наружу угарный газ и дым. Как только печь начинает топиться, горячий газ сперва идет в первый отсек камеры, после чего черед подводы уходит к стенке. Далее идет к варочным камерам (конфоркам), а дым и угарный газ уходят через верхние отверстия варочной камеры и сразу в дымоход.

Строительство печки

Можно сильно не мудрствовать и заказать уже готовый экземпляр, тем более, что упрощенная мини русская печь встречается во многих магазинах отопительных приборов. Но мы все же советуем сделать русскую печь с плитой своими руками. Она прослужит вам несколько десятков лет, достаточно просто раз в 2-3 года чистить дымоход.

Даже миниатюрная русская печь всегда устанавливается на прочный фундамент. Недостаточно просто усилить пол, надо установить новый из кирпича или камня или залить бетоном и армировать его.

Какие понадобятся материалы

  • красный кирпич – 750 шт.;
  • шамотная глина;
  • песок;
  • войлок или асбестовое волокно для изоляции;
  • рубероид на нижний слой также для тепло- и гидроизоляции;
  • крепежные элементы;
  • металлический уголок, лист и стальная проволока;
  • колосниковая решетка – 2 шт.;
  • дверцы для топочной камеры и поддувала – 2 шт.;
  • заслонка – 1 шт.;
  • задвижка – 1 шт.
  • строительный уровень;
  • шпатели;
  • мастерок;
  • дрель с насадкой миксер для смешивания раствора;
  • ведра;
  • сито для просеивания глины и песка.

Не забудьте и про инструменты: шпатель, мастерок, дрель с миксером. Дополнительно имейте под рукой ведра или баки, сито. Чтобы печь получилась ровной, используйте уровень.

Порядовка

  • 1 ряд – выкладывается стенка русской мини печи целыми кирпичами с обязательной перевязкой каждого шва.
  • 2-5 ряды – выкладываются поддувала основного и малого топливников, отдельно столбики, на которые будет поставлена кирпичная арка. На этих же рядах можно сразу прикрепить дверцы в поддувала.
  • 6 ряд – спиливаются кирпичи под конус непосредственно над колосниковой решеткой, а в каждый топливник ставится свой колосник.
  • 7-8 ряды – закрепляются дверцы на обеих топливных камерах.
  • 9 ряд – начало сужения канала отвода при выходе из основного топливника. Перегородка, в свою очередь, расширяется.
  • 10 ряд – строится под так, чтобы по задней стенке обязательно проходил канал отвода шириной примерно 75-80 мм.
  • 11 ряд – продолжается строительство пода, а передняя стенка дополнительно фиксируется уголками.
  • 12 ряд – канал закрывается варочной плитой из чугуна.
  • 13-16 ряд выкладываете полностью по рисунку, а на 15-мделает из металлического листа связи боковых стенок.
  • 17 ряд – также дублируются связи боковых стенок металлическим листом и делается основание под перетрубье. Дополнительно нарезаются пазы под полосы.
  • 18 ряд – начало закладки варочной панели, которая традиционно выполняется в форме арки. Она опирается на кирпичи под углом 10 градусов, которые дополнительно закрепляются глиняным раствором.
  • 19 ряд – закладывается вентиляционный канал и начинается кладка дымохода.
  • 20-21 ряды – выкладываются по рисунку.
  • 22-24 ряды – кирпичи спиливаются под сборный канал, который должен получиться квадратным.
  • 22-25 ряд – продолжается строительство дымохода с постепенным уменьшением просвета так, чтобы в итоге получился всего 1 кирпич.
  • 27 ряд – по рисунку
  • 28-29 ряды – соединяются горизонтальным каналом вертикальные по обеим сторонам, и закрывается листом металла.
  • 30-32 ряд – по рисунку.

Как видим мини русская печь «Экономка» возводится достаточно быстро и просто. Здесь нет сложных переходов кирпича с увеличением и уменьшением сечения и каналов, нет отдельных камер, как в традиционной печи, оттого ее модно построить буквально за несколько дней.

Еще раз, но уже наглядно, как построить мини русскую печь своими руками – видео

Правила строительства мини печи

Существует ряд рекомендаций от опытных печников, которые, с одной стороны, позволят сделать все быстро и точно, с другой – обеспечить долговечность агрегата.

  1. Покупайте только качественный кирпич и глину

Часто в попытке сэкономить нерадивые хозяева приобретают б/у кирпич, который не всегда бывает ровным и одинаковым по размеру, и который крайне сложно чистить от остатков кладочного материала. Шамотная глина – гарант того, что печь не лопнет в один прекрасный день или вечер и не отравит обитателей угарным газом.

  1. Перед тем, как сложить русскую печь своими руками, изучите чертежи. Они составляются опытными мастерами, которые не один год занимаются кладкой различных печей и точно знают, какая порядовка будет лучшей.
  2. Первые 3-4 раза растапливайте печь не в полную силу, чтобы вовремя обнаружить ошибки в кладке.

Мы не говорим, что они должны быть обязательно, но даже спецы иногда допускают ошибки, что уж говорить о начинающих печниках.

  1. Соблюдайте технику безопасности

Это касается как собственно строительства русской печи своими руками, так и периода эксплуатации. Это прямой контакт с огнем, а с ним, как известно, шутки плохи.

В целом, русские печи для дома абсолютно безопасны. Ее конструкция предусмотрена таким образом, чтобы исключить выпадение угольков из топки или искр при закладке дров. Даже если вы совсем не умеете пользоваться русской мини печью, в крайнем случае, просто не сможете разжечь, но никакого вреда ни дому, ни его обитателям не причините.

Фото-порядовка печи, проект которой я давал для скачивания в этой статье.

Фото-порядовка, это новый формат в жанре. Вам не надо крутить бегунок видео на youtub чтобы найти нужный момент процесса кладки Вашей печи. Но, в то же время, все максимально живо, реально, подробно. Глядя на фото-порядовку у Вас будет гораздо больше уверенности в своих силах. Ведь это фото реального процесса кладки, а не какой-то голый чертеж.

Вот как выглядит фото порядовка печи без пояснений (для примера):

Но я предлагаю не просто порядовку печи, а фото-порядовку с пояснениями каждого этапа, каждого ряда. Со ссылками на дополнительные материалы, полезной информацией и прочим. Это уже не просто фото-порядовка, а целая книга. Я бы мог назвать ее «Печь из кирпича своими руками, чертежи и фото, пошаговая инструкция», либо как-то еще.

Я уже начал делать такую подробную книгу с фото-порядовкой. Тем кому интересно, можно записаться для получения такой книги — фото-порядовки. Просто введите своей email здесь. Чтобы я смог Вам выслать книгу, нужно активировать подписку, ведь письмо может потом уйти в «спам». Для этого после того как нажмете «Подписаться на книгу» надо будет еще кликнуть по ссылке в том письме что к Вам придет на почту через максимум 2-3 минуты.

Ссылка на основную публикацию
Статьи c упоминанием слов:
Adblock
detector
