Откатные ворота своими руками

Владельцы загородных участков все чаще выбирают откатные ворота — они универсальны, их можно сделать там, где не сделаешь распашные и «наконец, это просто красиво». Мы собрали пять удачных конструкций, которые наши пользователи сделали своими руками, а также рассказали про важные тонкости, о которых не знает большинство самостройщиков.

  • Откатные ворота своими руками: лайфхаки
  • Простые откатные ворота – возможно, лучшее решение
  • «Перевернутые» откатные ворота
  • Оптимизированные откатные ворота
  • Откатные ворота по рекомендациям FORUMHOUSE

Конструкции

По типу откатные (сдвижные, раздвижные) ворота бывают:

    Консольными — с балкой, один конец которой закреплен, второй висит в воздухе. Балка имеет П-образный профиль со ступеньками внутри. По ней внутри перемещаются ролики. Вся нагрузка от дверного полотна через ролики передается на балку.

Консольные ворота с нижней балкой

По месту ее расположения они бывают:

  • с нижней балкой;
  • средней балкой;
  • верхней балкой.
  • Подвесные. В этой конструкции тоже есть балка, но она опирается на оба столба по сторонам от ворот. Она тоже имеет особое строение, похожее на букву «П» только с загнутыми внутрь краями. Внутри также имеются ролики, на них висит полотно ворот. Так полотно и перемещается.

    Откатные ворота на рельсе

    Вариант №2. Вечные ворота

    Рассмотри еще один вариант бюджетных откатных ворот своими руками, которые можно называть вечными. Они имеют 6 точек крепления. Это идеальный вариант, если дорога к дому узкая, возле въезда на участок есть столбы и поставить распашные ворота нет возможности. Откатные ворота легко сделать из труб. Как видно на чертеже, система функционирует по принципу «чем проще, тем лучше», и это уже не раз подтверждено многолетней практикой. В конструкции используют самодельные ролики, выточенные на станке.

    Подшипники следует вставить внатяг в ролик, и после узел привариваю на «палец», который приварен к столбам. Фиксация роликов производится болтами. Такая система надежная и простая, так как зимой не требуется чистить снег и лед, ведь осадки не будут задерживаться на трубе. Это дает безотказную и всепогодную работу механизма конструкции. По отзывам тех, кто делал себе такие ворота, даже спустя несколько лет они работают как часы. Единственный минус – это в некоторых местах появляется ржавчина, но сама конструкция не провисла.

    Обратите внимание, что если вы решили повторить конструкцию, выбирайте трубы большего диаметра, чем ширина ролика, иначе прикрученный к трубе профнастил будет задевать ролик.

    Конструкция настолько доступная, удачная и рабочая, что ее используют тысячи человек. Как поделились опытом специалисты, для создания ворот они использовали трубу с диаметром 7,6 см и толщиной стенок 0,35 см. В таком случае ширина въезда будет 4,6 метра и калитка. Перемычки – это труба с диаметром 5,72 см и толщиной стенки 0,3 см. Их следует устанавливать через каждые 1.3-1.4 метра. В роликах используют двухрядные подшипники.

    К слову, на выбор подшипников влияет вес ворот. Если выбирать двухрядные детали, то они обладают большим запасом по статической и динамической несущей способности. Такие подшипники могут выдерживать до 210 кг на одну точку нагрузки. Обычно ворота имеют меньший вес, и поэтому получается более, чем 6-ти кратный запас прочности. Для опорных столбов используют квадратную трубу 10*10 см и с толщиной стенки 0,4 см. Ее следует забетонировать на глубине 75 см в отбойники из бетона через канаву. Длина отбойника составляет 2,7 метра, высота 1,2 метра и ширина 0,3 метра. Опорные столбы должны быть соединены по вертикали друг с другом, а также укосиной по диагонали. Снизу приварите уголок 4*4*0.4 см.

    Откатные ворота своими руками. Установка

    Проводим подготовку — важный этап

    Для начала проведите предварительные работы. Растительный слой земли придется снять, если в этом месте другое покрытие, от него все равно придется избавиться. Для удобства нужна разметка будущих откатных ворот.

    Читать еще:  Манок на рябчика своими руками (два варианта)

    Далее, в процессе разбивки, необходимо использовать четыре арматурных элемента по 1 метру и электроды — оси (постоянная и временная). Прежде чем забить арматуру, убедитесь, что диагонали прямоугольника совпадают. После этого забивайте, оставляя на поверхности 20 сантиметров. Между арматурой накладывается леска. С основных осей можно создавать временные.

    Далее требуется вырыть приямки, там будет фундамент для столбов, закладной детали и траншеи для электропроводки.

    Совет. Не забудьте, что яма для столба обязана быть немного шире его размера. К примеру, при размерах столба 40Х40 см, яма должна быть хотя бы 42Х42 см. Фундамент получится шире и вам станет легче осуществить кладку кирпича.

    Закладная деталь так же требует от фундамента определенных условий. Яма обязана быть длиной половины проема ворот.

    Совет. Учитывайте климат вашей территории при создании ям. Глубина обязана быть большой, больше, чем глубина промерзания. Если фундамент окажется слишком близко к верху, грунт, который замерз, вытолкает его наружу, конструкция получится ненадежной. Иногда глубина может составлять почти полтора метра, не стоит на данном этапе проявлять пренебрежительность.

    Когда во время создания ямы осыпаются стенки, не обойтись без опалубки. В данном случае можете экономить, выбирая старый материал, доски итак накроются грунтом.

    Готовые приямки полейте водой, чтобы добиться утрамбовки. Если дальнейшие работы будут продолжаться позже, побеспокойтесь о том, чтобы накрыть их и защитить от дождя, который может их вымыть.

    Чтобы позже не портить проезд, заранее выройте траншею, где будет заложена гильза с электрическим кабелем, чтобы позже подключить автоматику откатных ворот легко и быстро. Для данной работы понадобится обычная водопроводная труба из пластика, диаметр выбирайте примерно 20 мм. В момент, когда гильза заложена, закройте торцы трубы полиэтиленом, который защитит от грязи и влаги. Когда гильзу было уложено и засыпано, место, где прошла укладка так же полейте водой, чтобы добиться утрамбовки грунта.

    Пока что эскиз откатных ворот использовался мало, но в будущем он еще очень пригодится.

    Готовим столбы

    Функцию сердечника будут выполнять металлические изделия, в данном случае, трубы. Лучше брать прямоугольные изделия с размерами 80Х80 мм или 100Х100 мм. Подойдут и круглые металлические трубы, диаметр берем от 80 мм.

    Труба над землей (её верхняя часть) должна быть немного ниже столба, хватит пары сантиметров. Если, к примеру, столб высотой 2,5 м, то сердечник обязан быть 2,45 м. Часть под землей не должна дойти до дна котлована. Хватит так же 5 см. Если яма глубиной 90 см, то нижняя часть трубы – 85 см.

    Совет. Для достижения максимальной прочности сердечника, чтобы конструкция откатных ворот своими руками была прочной, можно сделать своеобразное укрепление, приварив два арматурных элемента крестообразно внизу. Длина приваренных частей – 25 см.

    Когда труба установлена в яму, обеспечьте ей защиту от влаги, чем-нибудь накрыв.

    Откатные ворота своими руками: создание закладной детали

    От качества данного элемента будет зависеть ваша работа в целом, потому что закладная деталь влияет на движение ворот и электропривод.

    Для данного элемента вполне подойдет швеллер, ширина которого примерно 20 см, но не меньше 16. Длина должна соответствовать половине ширины проема ворот.

    Чтобы швеллер надежно и долговечно держался в бетоне, надо будет приварить арматуру. Снова пригодится сварочный аппарат. Для работы подберите 4 куска арматуры, длина которых должны быть примерно 90 см. Приварите с двух сторон и свяжите арматурными перемычками, выбирая диаметр 10 мм.

    Бетонируем фундамент для откатных ворот

    Подготовка металлоизделий в принципе завершена, можно переходить к новому этапу работ. Необходимо залить фундамент для откатных ворот своими руками. Стандартно лучше брать марку бетона М200. Готовим смесь: 1 ведро цемента, песка – 3 в, щебня – 5 в. (фракция 5-20 или 20-40). Учитывая общий объем замеса использовать 20% воды.

    Дождитесь нормальной температуры, потому что в мороз придется использовать дополнительные добавки против заморозки. Если температура на улице нормальная плюсовая, можете приступать к процессу бетонирования.

    Прежде чем залить бетоном фундамент для откатных ворот своими руками, еще раз убедитесь, что все конструкции из металла в приямках не сместились и надежно расположены. Под весом бетона они могут сместиться, убедитесь, что это не произошло. Используя уровень, проверьте насколько установка получилась ровной, проверяя горизонтально и вертикально.

    Читать еще:  Рецепты из курицы: 110 фото приготовления блюд из курицы своими руками

    Швеллер – ровно на уровне поверхности горизонта, если проезд не готов, рассчитайте расстояние верха. В идеальном варианте – между створкой и поверхностью должно оставаться 7 см, чтобы в снежную погоду ворота, когда двигаются, не сунули снег.

    Совет. Конструкция откатных ворот своими руками должна быть прочной, не забывайте при заливке каждой порции смеси, постоянно трамбовать бетон, чтобы избежать образования пустот.

    Когда бетонирование завершено, можете приступить к выравниванию, чтобы удалить все неровности. Если на улице очень жарко, бетон следует защитить от трещин, накрыв его. Пару раз в день поливайте его водой.

    Пока бетон набирает свою прочность, можете неделю отдохнуть. Это настоятельная рекомендация, если ваша цель – надежные и прочные ворота.

    Кирпичная кладка столбов для откатных ворот

    Справившись с фундаментами и подождав, пока они станут прочными, можете приступать к кладке кирпичей, устанавливая закладные элементы для нащельников. Используйте уголок 50Х50 мм, длина которого примерно 8 см, а арматура с диаметром 8мм равна половине столба. Приварите её к сердечнику.

    Нащельник требует три закладки трех деталей: 1 внизу после кладки 3 рядов кирпича, далее средняя – посредине, и 1 деталь вверху – зная верхний край ворот в будущем, делайте укладку немного ниже.

    Каркас откатных ворот своими руками

    Чтобы вам было удобнее создавать каркас, используйте трубы с сечением прямоугольник или квадрат. Чтобы создать откатные ворота своими руками чертежи и схемы придется еще использовать. Чертёж – подробная схема вашей работы, о которой была речь в начале, сейчас будет весьма важен. Если у вас есть эскиз откатных ворот, точно никаких проблем не возникнет. Так же он помогает сэкономить материалы, используя ровно столько, сколько требуется для изготовления откатных ворот своими руками.

    Металлические трубы, все остальные элементы очистите от ржавчины, обезжирьте и прогрунтуйте. В стандартном варианте для створок и несущих элементов, используется труба 60Х40 мм или 60Х30 мм. Второй внутренний каркас – 30Х20 мм.

    Вся сборка начинается с направляющего рельса, значит, на данном этапе он должен быть заранее подготовленным. При наборе каркаса обеспечьте его устойчивость в вертикальном положении, приварите две части труб (квадратных), они будут выполнять роль подставок.

    В несущем каркасе нижнюю трубу приварите к рельсу путем прихваток. Длину шва используйте 15-20 мм, шаг 600-700мм, с двух сторон, порядок — шахматный.

    Совет. Не делайте сплошной шов. Это не только нецелесообразно и приводит к лишнему расходу электродов, а и грозит тем, что направляющий профиль будет вести, ворота станут заклинивать, движение станет тяжелым.

    После этого можем выставлять вертикальные трубы, прихватив их одной сваркой. Используя уровень, проверьте получившуюся вертикальную ровность, когда убедитесь, что все в норме, лишь тогда сделайте сплошную проварку.

    Далее – установка и сварка верхней перекладины, потом диагональной.

    Несущий каркас можете считать готовым.

    Далее внутри по периметру стоит приварить трубы второго каркаса, не основного, к ним позже будет приварен профнастил. Трубы обязаны оказаться по центру несущего каркаса, чтобы настил, когда уже будет в створке, немного утопился.

    Сварочные работы окончены, можете зачищать швы болгаркой, грунтовать их и красить.

    Совет. Покраску лучше проводить в три слоя.

    Для закрепления профнастила используйте 19 мм саморезы специального назначения — по металлу, чтобы было проще, можете его прикреплять, когда створку уже установите в проем на опору. Каждый лист необходимо подгонять отдельно, он должен прилегать к раме. Часть створки с формой треугольника оставьте без монтажа профлистов, потому что эта часть итак не будет попадать в проем.

    По створкам все, но остаются другие не менее важные детали.

    Осталось совсем мало, чтобы завершить самодельные откатные ворота.

    Из металлических труб 60Х30 или 60Х40 мм создаются и монтируются нащельники.

    Чтобы создать откатные ворота своими руками, выберите фурнитуру:

    • Направляющий рельс – это профиль хорошего качества, поверхность ровная, без изъянов, не шероховатая, без окалин. Металл обязан быть специфичным, в составе должно быть больше, чем обычно, углерода
    • Роликовые каретки – с металлическими роликами, нельзя брать полимеры. Подшипники с металлорезиновыми пыльниками. Ход без затруднений. Обязательно позаботьтесь о защите от коррозии.
    • Верхняя пластина с роликами, их должно быть 2 или 4. Лучше брать с резиновым покрытием, которое не станет царапать полотно.
    • Нижний концевой ролик – подойдёт либо полимер, либо металл.
    • Нижний и верхний улавливатели.
    • Резиновые заглушки, желательно с гофрированной частью.
    • Монтажные пластинки роликовых опор.
    Читать еще:  Чудо-кресло из кабельного барабана для дачи своими руками

    Устройство откатных ворот своими руками не составит много трудностей. Остается провести монтаж перечисленных элементов и заняться установкой автоматики. Конструкция откатных ворот кажется сложной, но вы сможете справиться сами, без сторонней платной помощи, используя наши инструкции и посмотрев видео инструкцию ниже.

    Необходимые материалы и инструменты

    Для проведения всех работ потребуется:

    • Сварочный аппарат. Наиболее дорог и редок из всех инструментов для создания ворот. Но его можно арендовать или взять напрокат у друга или соседа.
    • Инструмент для разметки: строительный уровень, рулетка, шнур.
    • Для проведения работ с фундаментом: лопата, строительный миксер или дрель со специальной насадкой.
    • Болгарка, молоток для работы с металлом.

    Таким образом, большинство инструментов для создания откатных ворот являются весьма распространенными и почти наверняка найдутся в любом доме.

    Преимущества самодельных откатных ворот

    Сдвижные или откатные ворота не имеют вверху и внизу направляющих, за счет этого в них может въехать транспортное средство практически любых размеров и габаритов.

    Движение конструкции осуществляется при помощи роликовых кареток, которые крепятся на бетонный фундамент. Движутся ролики внутрь направляющего рельса, который в нижней области рамы приварен. За счет этого каретка полностью защищена от атмосферных осадков и других раздражителей.

    Если устройство, сделанное своими руками, эксплуатируется правильно, то можно быть уверенным в 55 тысячах безболезненных открытий и закрытий. Специалисты не советуют смазывать механизмы, потому что может прилипнуть грязь и песок, из-за этого возникают помехи во время движения.

    Раздвижные ворота

    Из всех вариантов раздвижных ворот можно выделить три самых распространенных. Они бывают:

    • консольными;
    • откатными;
    • подвесными.

    Наименьшей популярностью из этих разновидностей пользуются подвесные ворота. При их установке ограничивается высота проезда, так как сверху монтируется металлический профиль, на который подвешивается створка.

    В регионах, где зимы холодные и снежные не стоит устанавливать откатной вариант ворот. Для их полноценного использования придется постоянно очищать их ото льда и снежных заносов, что не всегда удобно. В остальном подобные конструкции довольно хороши, они не требуют большой площади для полного открывания.

    Конструкция откатных ворот

    Совсем несложно изготовить откатные ворота своими руками. Чертежи, фото и видео материалы помогут разобраться с особенностями монтажа таких конструкций. Для откатных ворот нужно предусмотреть свободное пространство вдоль забора. Примерные размеры створки приведены на рисунке.

    На поверхности земли оборудуется специальный рельс или профиль, по которому створка будет передвигаться с помощью специальных роликов. В верхней части также устанавливаются роликовые элементы и дополнительные скобы, которые будут придерживать полотно при передвижении.

    Раздвижные ворота на роликах

    Основание под откатные ворота

    Самый лучший вариант сделать фундамент под откатные ворота – это разделить работы на 2 части. Первую часть, копку котлована, поручить наёмным рабочим. Работа эта неквалифицированная, котлованчик получается узкий и глубокий. Работать в нем неудобно. Поэтому пусть наемники повынимают грунт.

    А вот вторую часть, вязку арматуры и заливку бетоном, лучше сделать самому. Иначе наемники могут напортачить – тут уж лучше делать все своими руками.

    Удобные откатные ворота своими руками

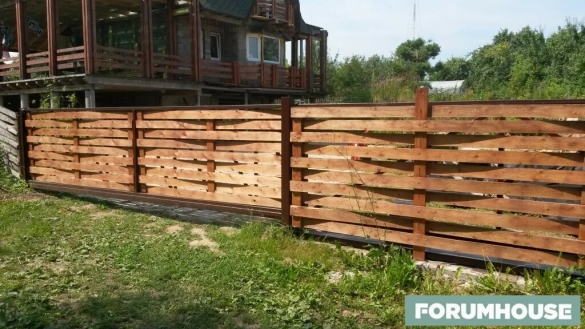

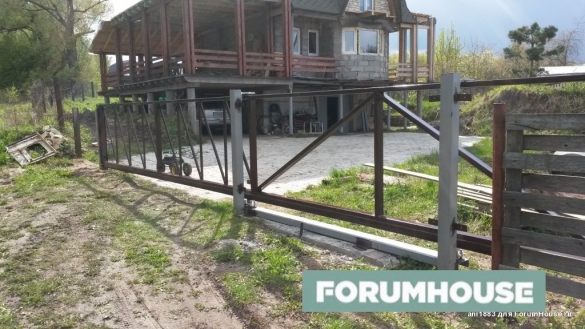

    Откатные ворота, сделанные своими руками, были мечтой участника нашего портала с ником ani1883, и вот он ее осуществил.

    Хотя я и прекрасно знаю физику процесса, но до сих пор прихожу в восторг от «самостоятельных» движений всяческих механических устройств. Ну, просто шайтан какой-то, говорю я себе и очень радуюсь.

    Классические ворота делались по советам и рекомендациям профильной ветки FORUMHOUSE. Весь процесс хорошо виден на фотографиях. Сейчас нашего пользователя иногда спрашивают, не жалеет ли он, что затеял такой дорогой и сложный проект – нет, не жалеет. Это очень красиво и удобно, а какое удовольствие создавать самому сложные вещи, которые отлично работают, может только такой же созидатель.

    Полезные советы, схемы, инструкции и чертежи для изготовления откатных ворот можно найти на профильной ветке FORUMHOUSE. Прочитайте нашу статью, которая подробно объясняет технологию создания откатных ворот. На нашем форуме подробно обсуждаются разные варианты конструкций откатных ворот для их строительства своими руками. Посмотрите наше видео о том, как построить бюджетный забор, который смотрится дорого.
