Сверлильные работы особой сложностью не отличаются и зачастую не требуют другого оборудования, кроме обычной дрели. Поэтому в домашних мастерских сверлильный станок может отсутствовать. Однако если имеется изготовленный своими руками настольный сверлильный станок, вы сможете с облегчением вздохнуть, так как часть ваших забот решиться сама по себе.

Содержание:

Предназначение сверлильного станка

Иногда случаются ситуации, когда электрическая или ручная дрель не способна обеспечить желаемые параметры просверливаемого отверстия. Часто в радиолюбительской практике нужно изготавливать печатные платы, где следует сверлить много отверстий, которые имеют малый диаметр. Просверливать отверстия диаметром 0,5-1 миллиметр ручной или электрической дрелью или большим сверлильным станком неудобно, да и сверло может поломаться.

Покупка промышленных сверлильных станков не всегда экономически целесообразная, и тогда можно изготовить самодельный сверлильный станок. Многие выбирают именно мини сверлильные станки, так как, не смотря на кажущуюся сложность конструкции, они на самом деле являются очень простым оборудованием и состоят из четырех деталей.

Самодельный сверлильный станок предназначается для сверления сквозного и глухого отверстия в сплошном материале, к примеру, рассверливание, развертывание, зенкеровка, вырезание из листовых материалов дисков и нарезание внутренней резьбы. На сверлильно-фрезерных станках можно выполнять фрезеровку, шлифование поверхности, наклонно-торцевую фрезеровку и горизонтальную фрезеровку.

Для выполнения вышеописанных операций используется зенкер, сверло, метчик, развертка и прочие инструменты. Применяя специальные приспособления и дополнительные инструменты, вы сможете вырезать отверстие с большим диаметром, расточить отверстие и точно притереть отверстие.

Виды сверлильных станков

Сверлильные станки бывают таких типов: одно- и многошпиндельные полуавтоматы, вертикально-сверлильные, координатно-расточные, радиально-сверлильные, горизонтально-расточные, горизонтально-расточные, алмазно-расточные. Модели обозначают числами и буквами. Первая цифра обозначает группу, к которой причисляют станок, вторая – разновидность станка, третья и четвертая — габариты станка или размеры обрабатываемой заготовки.

Буква, что стоит после первой цифры, значит, что определенная модель сверлильного станка является модернизированной. Если буква расположена в конце, то следует понимать, что на основе главной модели изготовили отличный от него сверлильный станок. Можно выделить из всех сверлильных станков такие основные разновидности универсальных станков: много- и одношпиндельные, радиально- и горизонтально-сверлильные.

Зависимо от области использования, различают специальное и универсальное сверлильное оборудование. Широкое применение нашли и специализированные станки для массового производства и крупносерийной промышленности, что изготавливаются на базе универсальных станков посредством оборудования их многошпиндельными резьбонарезными и сверлильными головками и благодаря автоматизации цикла работы.

Конструкция сверлильного станка

Сверлильный станок, как и другие технологические машины, состоит из таких составных частей: передаточного механизма, двигателя, органов управления и рабочего органа. Передаточный механизм предназначен для передачи движения от электрического мотора к рабочему органу, которым считается сверло, что крепится в патроне, насаженном на шпиндель — вращающийся вал.

Вращение к шпинделю от электрического двигателя передается при помощи ременной передачи. Поворотом рукоятки патрон и сверл можно опускать или поднимать с использованием реечной передачи.

На передней панели сверлильного станка располагаются кнопки выключения и включения электродвигателя. Устройство сверлильного станка достаточно простое: включается станок посредством нажатия на одну из крайних кнопок зависимо от нужного направления вращения шпинделя, выключить станок можно, нажав на среднюю красную кнопку.

К основанию станка прикрепляется неподвижно вертикальный винт-колонна. Поворачивая рукоятку, можно перемещать вверх или вниз вдоль винта шпиндельную бабку, вторая рукоятка служит для её фиксации в необходимом положении. Контролируют глубину глухих отверстий с помощью предусмотренной шкалы.

Зависимо от материала заготовки, необходима разная скорость сверления. Для этого принято устанавливать определенную частоту вращения шпинделя, перебросив на шкивы различных диаметров ремень ременной передачи. В цехах заводов используются более сложные схемы сверлильных станков, чем были только что рассмотрены.

Принцип работы станка

Перед сверлением с помощью самодельного станка нужно убрать с рабочего стола все лишнее. Заготовку с намеченными центрами отверстий необходимо закрепить в тисках. Дальше вставляют сверло нужного диаметра в патрон и закрепляют с помощью специального ключа. Для проверки правильности проведенной работы станок включают на время.

Если вы правильно установили сверло, при вращении его острие не будет описывать окружность. Если оно установлено с перекосом и происходит его биение, то сверлильный станок нужно выключить и закрепить сверло согласно инструкции сверлильного станка. Потом поверните рукоятку подачи, опустите сверло и установите тиски с заготовкой таким способом, чтобы керн совпадал с острием сверла.

Включите станок и сверлите отверстие, на рукоятку подачи нажимайте плавно, без больших усилий и рывков. При сверлении сквозного отверстия установите заготовку на деревянный брусок, чтобы сверло не сломалось, и стол станка не испортился.

При сверлении глубокого отверстия время от времени выводите сверло из отверстия и охлаждайте его, окуная в посуду с охлаждающей жидкостью. Силу нажима на рукоятку в конце сверления рекомендуется уменьшить. Просверлив отверстие, плавно поверните штурвал подачи, шпиндель поднимите в крайнее верхнее положение и выключите станок.

Изготовление сверлильного станка

Сверлильный станок несложно изготовить своими руками. В быту выгодно на руках иметь приспособления и инструменты для выполнения столярных и слесарных работ. После устаревания многих бытовых приборов в арсенале хозяев остаётся много полезных запчастей и электрических моторов, из которых можно при желании смастерить такое полезное оборудование, как сверлильный станок.

Сверлильный станок из дрели

Самым простым решением для вас будет сборка мини сверлильного станка своими руками с использованием дрели. Дрель немного весит, поэтому стойку можно изготовить из ДСП, досок или листового металла. Для комфортной работы на подобном самодельном станке необходимо, чтобы он получился довольно массивным для поглощения вибрации дрели и достаточно устойчивым.

Важно между держателем и основанием получить прямой угол. Обычно дрель крепят с помощью двух хомутов (лучше поместить между хомутом и дрелью резиновую прокладку) к доске, которая двигается вдоль направляющих, что закреплены на этой подвижной доске и на другой неподвижной доске. Движением подвижной доски вниз и вверх управляют с помощью связанного с ней рычага.

Движение рычага вниз можно ограничить бруском, подпирающим рычаг в нижнем положении. Неподвижную доску к горизонтальной трубе крепят через фланец. Горизонтальную трубу через угольник крепят к вертикальной трубе, что крепится через фланец к основанию станка (к толстой широкой доске) или к верстаку.

Высоту бруска, который ограничивает нижнее положение рычага, регулируют, что позволяет изменять глубину сверления. Сделайте в подвижной доске 4 отверстия, что предназначены для фиксирующих дрель хомутов. На её стороне, что обращена к неподвижной доске, приклеивают узкие реечки, которые смазывают для лучшего скольжения воском.

Дрель, помимо хомутов, фиксируют с помощью двух стержней, которые поддерживают её снизу. Так как при подобном креплении форма дрели строго не обеспечивает вертикального положения сверла, нужно приклеить к доске реечку, компенсирующую это.

Для обеспечения свободного хода дрели направляющие нужно готовить строго в вертикальном направлении. Ими могут выступ быть металлические профили из алюминия, которые прикручивают шурупами с резьбой к доскам по всей длине. Собрав прочную и устойчивую конструкцию, необходимо крепить направляющие профиля строго перпендикулярно плоскости основания и параллельно друг другу.

На фото изготовленных своими руками сверлильных станков хорошо видны места крепления к подвижной площадке дрели и методику монтажа направляющих профилей. Направляющие должны обеспечивать качественное прижатие подвижной к неподвижной доске. Главным условием при этом выступает отсутствие перекосов и люфта.

При сборке рычага помните, что нельзя затягивать подвижные узлы, для стопорения гаек принято использовать вторую гайку. Рейка, которая ведет к подвижной доске от рычага, на конце должна быть закругленной. После уменьшения сил надавливания для автоматического поднятия дрели в верхнее положение необходимо поставить пружины на сдавливание или растяжение.

Один конец пружины крепится к горизонтальной трубе проволокой, а второй конец прикрепляют к низу подвижной доски. Когда пружина не является достаточно гибкой, и мешает неподвижная доска, то это делают через веревочку.

Станок из мотора от стиральной машины

Чертеж сверлильного станка, который собирается на основе мотора от стиральной машины, отличается от рассмотренного выше сложнейшей механикой и типом электропривода. Асинхронный мотор от старой стиральной машинки является более увесистым и имеет большую вибрацию. Тряска будет сильнее, чем дальше от стойки располагается двигатель.

Интенсивная вибрация провоцирует неточное сверление и поломку сверла. Имеются два выхода – изготовить мощную станину, чтобы при опускании сверла опускался и привод, или мотор поместить неподвижно ближе к стойке держателя, тогда будет ходить исключительно рабочая часть сверлильного станка.

Второй способ подразумевает более сложное исполнение. Здесь необходима шкива и ремень, которые позволяют регулировать скорость вращения. Существует много решений и без ременной передачи с размещенным у стены приводом. Их намного проще собрать, но сборка, которая будет рассматриваться ниже, характеризуется нестандартным подходом, и определенные применяемые приёмы могут оказаться полезными.

Вибрации всё же остаются, но они являются настолько минимальными, что при сверлении железа с помощью сверлу 0,7 миллиметров, сверло остается целым. В домашних условиях о высокой точности при изготовлении подобных механизмов можно всего лишь мечтать, всё же необходимо стремиться к максимальной подгонке деталей. От этого будут зависеть характеристики сверлильного станка и его работоспособность.

Подвижная часть станка состоит из осевого шестигранника, трубки подходящего размера, зажимного кольца и двух подшипников и трубки с внутренней резьбой для закрепления патрона. На шестигранник, часть будущей передаточной системы, одевается впоследствии шкив. Трубку необходимо предварительно пропилить болгаркой вдоль с обоих торцов, причём сделайте надпилы сверху достаточно глубокими, чтобы обеспечить надежное сцепление с шестигранником.

Вход необходимо сделать плотным, вбивать молотком. Если происходит надевание без особых усилий, то необходимо подобрать другую трубку. Затем набить сжимающее кольцо и подшипники. Регулировочная система по высоте состоит из трубы с надпилами и шестерни. Чтобы сделать надпилы точно, необходимо раскатать пластилин и по нему проехать шестерёнкой.

Возникнет отпечаток, который легко замерить и изготовить на регулировочной трубе соответствующую разметку. Длина этой лесенки должна соответствовать максимальной высоте, на которую можно поднять сверло. Впрессовывайте ось с шестигранником и подшипниками в трубу с прорезями.

Подобная конструкция будет ходить вперёд и назад вертикально в стационарной трубе станины, когда происходит прокручивание шестерни. Одновременно осуществляется в горизонтальной плоскости вращение оси через ременную передачу. Станина выполняется из металлического уголка при помощи болтов. Всю конструкцию крепят на стену.

И напоследок запомните, что первый вариант сборки сверлильного станка является предпочтительным. Предложенный вторым вариант сборки может быть дополнен или улучшен. Однако и подобное упрощенное решение заслуживают внимания.

2 Как сделать сверлильный станок из дрели?

В домашних мастерских подобное сверлильное оборудование встречается чаще всего, что обусловлено простотой его самостоятельного изготовления. Вам не потребуются материалы высокой прочности и какие-либо специальные приспособления. Мини-агрегат для сверления отверстий включает в себя всего лишь четыре ключевых компонента:

• станину, служащую основанием станка;
• механизм вращения (в нашем случае его роль играет электрическая дрель);
• устройство подачи;
• вертикальная стойка.

Стойку обычно делают из обычной ДСП либо из досок, так как небольшая масса дрели не требует применения более прочных материалов. А вот станину лучше изготавливать максимально массивной. Это обеспечит отсутствие вибраций в процессе сверления, а значит, и более комфортную работу.

Мастера советуют использовать для основания агрегата сравнительно толстую (от 2 сантиметров) мебельную плиту. Идеальным же вариантом признается применение для изготовления станины и стойки старого фотоувеличителя. Его нужно будет лишь немного доработать, чтобы получить действительно надежную конструкцию мини-станка для бытовой эксплуатации.

Качество и точность сверления на самодельном агрегате зависит от правильности соединения станины и вертикальной стойки. Поэтому к этой части работ нужно подойти максимально ответственно. Рекомендуется вырезать из полос стали две направляющие, которые затем соединяют шурупами со стойкой. По указанным направляющим будет перемещаться колодка с дрелью.

Непосредственно колодку необходимо изготовить так, чтобы она надежно держала электрическую дрель. Добиться этого несложно, используя небольшие стальные хомуты. Желательно, кроме того, разместить небольшую прокладку из резины между колодкой и дрелью. Она существенно уменьшит вибрацию и сделает процесс эксплуатации установки более комфортным.

Механизм подачи сверлильного станка из дрели представляет собой простейший рычаг, который будет перемещать колодку с инструментом в вертикальном направлении. Данный механизм желательно снабдить пружиной сравнительно большой упругости и мощности. Один конец пружины должен упираться в смонтированный на стойке неподвижный деревянный брус, другой – в колодку.

Если вы хотите добиться максимального удобства работы с самодельным станком и не планируете периодически снимать электродрель, рекомендуется ее переключатель просто-напросто разобрать, а на станине смонтировать отдельную кнопку, с помощью коей вы будете запускать и выключать свой сверлильный агрегат. Как видим, все довольно-таки просто. Любой более-менее «рукастый» мужчина способен сделать себе небольшой и удобный станочек из дрели.

Сверлильный станок. Виды и устройство. Работа и применение

Сверлильный станок – это оборудование, предназначенное для обработки отверстий в металле и прочих материалах. Устройство имеет схожий принцип действия с ручной дрелью, но обладает более усложненной конструкцией, которая позволяет проводить точную регулировку. Данное оборудование производится в различных модификациях в зависимости от предназначения. Для обеспечения сверления в станок устанавливаются расходные материалы – сверла, метчики, развертки или фрезы.

Где используется сверлильный станок

Станки для сверления являются распространенными в производстве и бытовом пользовании. Их можно встретить практически везде. Подобные станки часто имеют в своем распоряжении автолюбители, а также профессиональные слесари и столяры. Практически не существует ремонтного предприятия, среди оборудования которого нет сверлильного станка.

Использование данного оборудования позволяет выполнять различные функции:

• Сверление отверстий.
• Развертку.
• Расширение диаметра.
• Зенкование детали.
• Нарезание резьбы.

Устройство станка

Любой сверлильный станок состоит из электродвигателя, зажимного патрона для фиксации насадок установленного на шпинделе, и механизма регулировки. В зависимости от сложности конструкции возможно проведение разного объема настроек. Самые простые станки позволяют проводить обработку отверстий в одном положение только вертикально. Более сложные конструкции имеют регулируемую подставку для крепления заготовок, что позволяет выставлять их под нужным углом, делая отверстия наискось.

У сверлильных станков зачастую передача вращения от двигателя на зажимной патрон происходит не напрямую через вал, а с помощью приводного ремня. Также интересным конструктивным решением является и то, что станина для регулировки глубины сверления производит движение не заготовки к патрону, а патрона с двигателем к обрабатываемой поверхности.

Даже самая простая конструкция станка позволяет точно регулировать глубину обработки. Благодаря жесткой фиксации вала, вращающегося с насадкой, обработка деталей осуществляется с высокой точностью и без образования биения, как это бывает при использовании ручной дрели. Кроме этого, мощность станков существенно выше, чем ручного инструмента, поэтому они способны работать с более толстыми и тяжелыми насадками. Благодаря этому, обеспечивается ускоренная обработка деталей.

Классификация станков по реализации

По реализации станки можно разделить на четыре группы:

• Вертикально-сверлильные.
• Радиально-сверлильные.
• Горизонтально-сверлильные.
• Многошпиндельные.

Вертикально-сверлильные являются одними из самых первых, которые начали применяться в производстве. Они бывают в различном исполнении, и обычно способны на обработку отверстий диаметром до 50 мм. Данное оборудование позволяет проводить регулировку только в вертикальной плоскости. Сама деталь закреплена или уложена неподвижно. Для поднимания или опускания шпинделя с патроном и сверлом используется зубчатая передача. В результате двигается и вертикально установленный двигатель, подсоединенный к шпинделю с помощью ремня. Электродвигатель обычно защищается кожухом, который блокирует попадание стружки.

Радиально-сверлильные работают практически по такому же принципу, что и вертикальные. Колонна для их крепления сделана из круглого вала, что позволяет проводить регулировку не только вверх и вниз, но и обеспечить движение по горизонтали. Фактически применяя такое оборудование можно проводить регулировку точки опускания сверла на самом станке, а не передвигать заготовку на столе или плите. Зачастую радиальная установка весит несколько тонн, и встречается только на крупных предприятиях и мастерских.

Горизонтально-сверлильные обычно используются для проделывания глубоких отверстий. Как правило, это тяжелое оборудование, которое имеет рельсу с площадкой для укладки заготовки. Конструкция станка позволяет двигать заготовку на сверло или наоборот направлять патрон с двигателем на обрабатываемую деталь. Это позволяет комфортно работать с заготовками различного веса и размера.

Многошпиндельные могут выполнять несколько задач. Каждая операция делается поэтапно. Подобные станки трудно спутать с другими разновидностями. Их особенность заключается в том, что они имеют несколько патронов. Как только один из них проделал требуемый объем работ, проводится быстрое приключение на другой, в котором закреплено нужное сверло, фреза или развертка.

Разновидности станков по предназначению

Сверлильный станок используется повсеместно, поэтому неудивительно, что его конструкция претерпела изменения под определенные цели.

Среди всего разнообразия сверлильного оборудования, можно выделить три категории станков:

1. Универсальные.
2. Для глубоких отверстий.
3. Специальные.

Универсальные предназначены для выполнения широкого перечня операций с металлами. Именно такое оборудование закупается при ограниченном бюджете, когда необходим многофункциональный инструмент позволяющий заменять, как можно больше узкоспециализированного оборудования. Универсальный сверлильный станок позволяет провести сверления заготовки, зенкование, а также нарезку резьбы. В его патрон можно закрепить тонкую цилиндрическую деталь и провести заточку или полировку прижимая напильник.

Сверлильный станок для глубоких отверстий применяется исключительно для узкоспециализированной обработки однотипных деталей. Их можно встретить на промышленном производстве, когда на линии или конвейере требуется выполнение одной задачи, которая повторяется с большой частотой. Такое оборудование имеет мощный двигатель, позволяющий сверлить глубокое отверстие с минимальными затратами времени. Подобные станки тяжелые и дорогие, поэтому не нашли бытового применения в связи со своей узкой специализацией.

Специальные станки могут выполнять одновременно несколько однотипных задач. В отличие от оборудования для глубоких отверстий, они могут обрабатывать только один тип заготовок, который имеет определенную форму. Зачастую вставить любой другой предмет, чтобы проделать в нем отверстия или нарезать резьбу не удастся. Такие установки обеспечивают самую высокую скорость обработки и зачастую не выпускаются многосерийным производством. Для многих промышленных предприятий их делают под заказ, отталкиваясь от шаблона заготовки, которую станок должен подготавливать.

Разновидности

Станки одного типа могут отличаться между собой по нескольким критериям:

• Массе.
• Точности.
• Уровню амортизации.
• Мощности двигателя.
• Частоте вращения шпинделя.

Чем тяжелее сверлильный станок, тем более надежный механизм его регулировки и оказываемое давление, с которым сверло или фреза прижимается к обрабатываемой поверхности. Уровень точности и амортизации является важным критерием в обеспечении качественной обработки. Точность определяется чувствительностью механизма регулировки и уровнем бокового биения, которое наблюдается при сверлении. Что касается амортизации, то от ее жесткости зависит удобство работы, а также качество обработки. Со временем элементы амортизации изнашиваются, в результате чего появляются люфты. В связи с этим перед покупкой станка стоит обратить внимание на детали, которые позволяют проводить регулировку и поинтересоваться о наличии ремкомплектов.

Что касается мощности двигателя, то чем она выше, тем лучше. Выбирая сверлильный станок, стоит обращать внимание на соотношение мощности двигателя к корпусу устройства. Чрезмерно мощный станок на слабой подставке плохое сочетание. При сильной нагрузке возможно искривление механизма регулировки, что приводит к порче оборудования.

Обычно производитель в инструкции к станку указывает максимальную толщину насадок, которые можно в него вставлять, а также ограничения по углублению в заготовку. Данные рекомендации являются весьма условными, особенно если это касается глубины сверления. Многое зависит в первую очередь от используемого материала. Твердость металлов отличается. Мягкие отпущенные стали сверлить гораздо легче, чем закаленные заготовки. Стоит учитывать, что многое зависит не только от сверлильного станка, но и от используемых насадок. Чем жестче и качественнее сверла, метчики или развертки, тем лучший результат обработки.

Также станки отличается и по частоте вращения шпинделя. Это зависит от используемого редуктора. Большинство станков имеют показатель в 2-3 тыс. оборотов в минуту. Поскольку для различных материалов требуется сверление с определенной скоростью для продления ресурса насадок, то необходимо проводить регулировку в зависимости от типа заготовки. В отдельных станках это возможно только путем изменения частоты вращения двигателя, в то время как в других это делается путем переключения редуктора на шпинделе.

Самодельные сверлильные станки

Вне зависимости от конструкции можно с уверенностью заявить, что любой сверлильный станок относится к дорогостоящему оборудованию. Конечно, бытовые модели стоят в десятки раз дешевле, чем многотонное оборудование для производства, но тоже далеко не дешевое. В связи с этим для выполнения простейших сверлильных задач многие умельцы делают станки самостоятельно на базе обычной ручной дрели. Для этого на тяжелой плите закрепляется одна или несколько вертикальных труб, которые служат в качестве направляющей. Дрель крепится обычными зажимами к скользящей трубке, одетой поверх направляющей. Для автоматического подъема инструмента обычно применяется пружина. Для опускания дрели она просто надавливается за стационарную рукоять сверху, преодолевая сопротивление пружины. Такой простейший инструмент позволяет проводить быстрое сверление вертикальных отверстий. При необходимости дрель всегда можно снять.

Также бывают и более совершенные конструкции. Часто вместо дрели используют старые ненужные двигатели в частности от стиральных машин и прочего бытового оборудования. Для более точной регулировки опускания и поднимания шпинделя зачастую применяют рулевую рейку от легкового автомобиля.

Детали

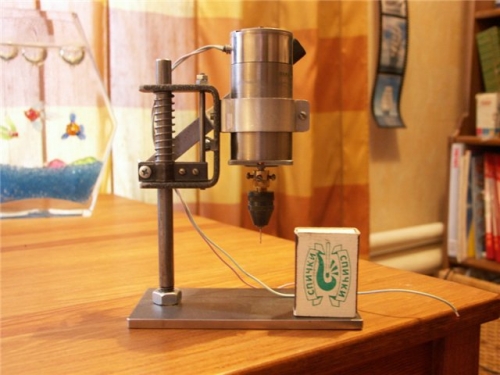

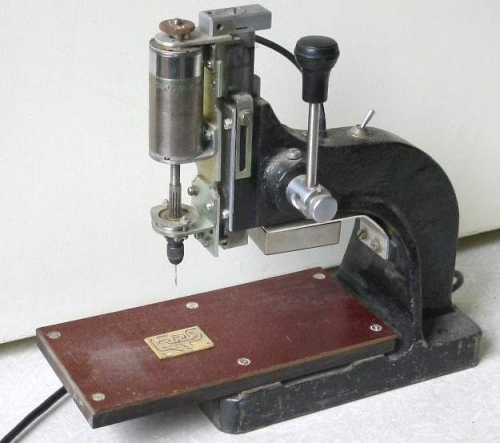

Электродвигатель я использовал ДПМ-35Н1 на напряжение питания постоянного тока 27 В. Для электропитания двигателя сделал простейший блок питания, представляющий собой понижающий трансформатор, диодный мост и электролитический конденсатор. Можно использовать практически любой электродвигатель постоянного или переменного тока, но желательно с ротором, установленным на подшипниках качения (шариковыми). Чем частота оборотов вала двигателя будет выше, тем качественнее будут получаться отверстия и быстрее идти работа.

Основные детали

Прежде чем собирать сверлильный станок с применением двигателя от стиральной машины, необходимо четко уяснить правила техники безопасности, как при сборке, так при последующей эксплуатации подобного оборудования.

Помните! Работа с самодельным сверлильным станком может быть опасна для жизни и здоровья! Будьте предельно внимательны и не забывайте, что при отсутствии необходимых навыков не стоит браться за изготовление таких агрегатов. Мы не призываем всех делать и использовать сверлильные станки и приводим данную информацию лишь в ознакомительных целях.

Итак, какие детали нужны для изготовления сверлильного станка? Условно все необходимые детали станка можно разделить на 3 группы: двигатель и приводной механизм, станина и механизм движения дрели в вертикальной плоскости, электронная начинка. В первую группу входят:

• коллекторный электромотор от стиральной машины автомат;
• шкив двигателя;
• шкив на вал дрели;
• клиновидный ремень.

Детали второй группы:

• стальной уголок 50 мм;
• стальная балка 30х60х30 см;
• квадратный лист металла 40х40 см;
• стальные скобы;
• старая рулевая рейка от ВАЗа восьмерки;
• крепеж;
• вал сверла;
• подшипники 6003 2RS;
• подшипники 8103;
• патрон от дрели;
• самодельная вертушка из трех шпилек, сваренных между собой.

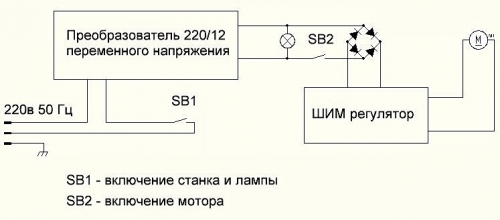

И, наконец, детали третьей группы представлены электронной начинкой, которая будет управлять оборотами двигателя, чтобы сверлильный станок работал стабильно без сбоев. Проще всего использовать готовую микросхему TDA 1085, хотя могут быть и другие варианты.

Настольный сверлильный станок из дрели

Самой распространённой конструкцией можно считать станок, выполненный из ручной или электродрели, которую можно выполнить съёмной, для возможности использования её вне станка, и стационарной. В последнем случае устройство включения можно перенести на станину для большего удобства.

Основные элементы станка

Основными элементами станка являются:

• дрель;
• основание;
• стойка;
• крепление дрели;
• механизм подачи.

Основание или станину можно выполнить из цельного спила твёрдого дерева, мебельного щита или ДСП. Некоторые предпочитают в качестве основания металлическую плиту, швеллер или тавр. Станина должна быть массивной, чтобы обеспечивать устойчивость конструкции и компенсировать вибрации при сверлении для получения аккуратных и точных отверстий. Размер станины из дерева — не менее 600х600х30 мм, из стального листа — 500х500х15 мм. Для большей устойчивости основание можно сделать с проушинами или отверстиями под болты и крепить его к верстаку.

Стойка может быть изготовлена из бруса, круглой или квадратной в сечении стальной трубы. Некоторые мастера в качестве основания и стойки используют каркас старого фотоувеличителя, некондиционный школьный микроскоп, другие детали, имеющие подходящую конфигурацию, прочность и массу.

Крепление дрели осуществляется с помощью хомутов или кронштейнов с отверстием в центре. Кронштейн надёжнее и даёт большую точность при сверлении.

Особенности конструкций механизма подачи дрели

Механизм подачи нужен для вертикального перемещения дрели вдоль стойки и может быть:

• пружинным;
• шарнирным;
• конструкцией по типу винтового домкрата.

В зависимости от принятого типа механизма тип и устройство стойки также будет отличаться.

На чертежах и фото приведены основные конструкции настольных сверлильных станков, которые можно сделать из электро- и ручной дрели.

Станок из ручной дрели: 1 — станина; 2 — стальные прижимы; 3 — пазы для крепления дрели; 4 — гайка крепления дрели; 5 — дрель; 6 — ползун; 7 — трубки направляющие

Станок на основе рулевой рейки легкового автомобиля

Рулевая рейка для автомобиля и дрель — достаточно массивные изделия, поэтому станина должна быть также массивной и, желательно, с возможностью закрепления станка на верстаке. Все элементы выполняют на сварке, так как соединение на болтах и винтах может оказаться недостаточным.

Станину и опорную стойку сваривают из швеллеров или другого подходящего проката, толщиной около 5 мм. Рулевую рейку закрепляют на стойку, которая должна быть длиннее рейки на 70–80 мм, через проушины рулевой колонки.

Чтобы станком удобнее было пользоваться, управление дрелью выносят в отдельный блок.

Видео 5. Сверлильный станок на основе рулевой рейки от «Москвич»

Порядок сборки сверлильных настольных станков:

• подготовка всех элементов;
• крепление стойки к станине (проверяем вертикальность!);
• сборка механизма перемещения;
• крепление механизма к стойке;
• крепление дрели (проверяем вертикальность!).

Все крепления должны быть выполнены максимально надёжно. Стальные неразъёмные конструкции желательно соединять сваркой. При использовании любого рода направляющих нужно убедиться, что при движении не образуется поперечный люфт.

Совет! Для фиксации детали, в которой высверливается отверстие, станок можно оборудовать тисками.

В продаже также можно найти готовые стойки для дрели. При покупке нужно обратить внимание на массу конструкции и размер рабочей поверхности. Лёгкие (до 3 кг) и недорогие (до 1,5 тыс. руб.) стойки годятся для выполнения отверстий в тонком фанерном листе.

Сборка подвижной части станка

Устройство сверлильного станка данной модификации подразумевает неподвижное расположение электропривода. Хотя о высокой точности при сборке такого рода механизмов в домашних условиях можно только мечтать, всё же нужно стремиться к максимально возможной подгонке деталей. От этого зависит работоспособность всего станка. Как видно на рисунке подвижная часть состоит из осевого шестигранника, подходящего размера трубки, двух подшипников, зажимного кольца и трубки с нарезанной внутренней резьбой для крепления патрона. Шестигранник является частью будущей передаточной системы, на него впоследствии наденется шкив. Трубку мы предварительно пропиливаем вдоль с обоих торцов болгаркой, причём, сверху надпилы делаем достаточно глубокими для надёжного сцепления с шестигранником. Вход должен быть плотным, вбивать молотком. Если надевание происходит без усилий, то нужно подобрать другую трубку. Затем набиваем сжимающее кольцо и подшипники.

Система регулировки по высоте состоит из шестерни и трубы с надпилами. Для того, чтобы как можно точнее сделать надпилы следует раскатать пластилин и проехать по нему шестерёнкой. Получится отпечаток, который можно легко замерить и сделать соответствующую разметку на регулировочной трубе. Должно получиться примерно как на приведённом выше фото. Длина этой лесенки соответствует высоте, на которую максимально можно будет поднять сверло. Впрессовываем ось с подшипниками и шестигранником в трубу с прорезями. Получившаяся конструкция будет ходить вертикально вперёд и назад в стационарной трубе станины при прокручивании шестерни. Одновременно происходит вращение оси в горизонтальной плоскости через ременную передачу. Как можно заметить, станина выполнена с помощью болтов из металлического уголка. Вся конструкция крепится на стену. Предложенная модель сборки может быть дополнена или улучшена. Для кого-то может показаться, что «игра не стоит свеч». Однако решение и подход оригинальные и заслуживают на рассмотрение и обсуждение.
