679 станок фрезерный инструментальный широкоуниверсальныйсхемы, описание, характеристики

Фрезерный широкоуниверсальный инструментальный станок 679 выпускался предприятиями:

  • Одесский завод фрезерных станков, ЗФС
  • Иркутский механический (станкостроительный) завод, ИМЗ

Станки, выпускаемые предприятием — Иркутский станкостроительный завод, ИСЗ

  • 6М76П — станок фрезерный широкоуниверсальный повышенной точности 250 х 800
  • 67К25 — станок фрезерный широкоуниверсальный 320 х 800
  • 676 — станок фрезерный широкоуниверсальный 250 х 800
  • 676П — станок фрезерный широкоуниверсальный повышенной точности 250 х 800
  • 679 — станок фрезерный широкоуниверсальный 250 х 800

Задачи фрезерного оборудования

У тех, кто часто работает в своей домашней мастерской, нередко возникает необходимость обработки различных изделий, изготовленных из древесины и металла. Не все операции с такими изделиями можно выполнить, располагая лишь ручными инструментами, часто для этого требуется специальное оборудование. Конечно, можно обратиться в мастерскую, но за оказанные ею услуги потребуется заплатить.

Именно в таких ситуациях и может выручить домашний фрезерный станок, собрать который вполне по силам каждому человеку, умеющему работать руками. Став обладателем подобного оборудования, можно будет выполнять на нем обработку заготовок как из металла, так и из древесины. В зависимости от наличия в вашем распоряжении тех или иных комплектующих, можно изготовить как простейший самодельный фрезерный станок по металлу, так и более сложное устройство, относящееся уже к токарно-фрезерной категории.

Компактный фрезерный мини-станок, сделанный в домашних условиях

Как было сказано выше, простейший мини-станок собирается на основе обычной дрели. Принцип работы такого оборудования аналогичен функционированию серийных станков подобного типа. Несмотря на то, что функциональные возможности мини-станка, изготовленного на основе дрели, несколько скромнее, чем у более сложного самодельного оборудования, и такому устройству в любой домашней мастерской всегда найдется применение.

Читать еще:  Отрезной станок из болгарки с протяжкой

Для того чтобы своими руками сделать более функциональный и сложный настольный станок, потребуется мощный электродвигатель, а также еще целый перечень специфических комплектующих. Такой станок, собранный по всем правилам, позволит вам в условиях дома выполнять достаточно сложные технологические операции: вырезать из металла и древесины изделия сложной конфигурации, обрабатывать криволинейные поверхности, выбирать пазы, фальцы, шлицы, а также многое другое.

Прежде чем своими руками делать фрезерный станок, следует изучить принцип работы серийного оборудования, посмотреть видео его функционирования, составить чертеж, подготовить обязательные комплектующие и инструменты, которые понадобятся для сборки вашего домашнего станка.

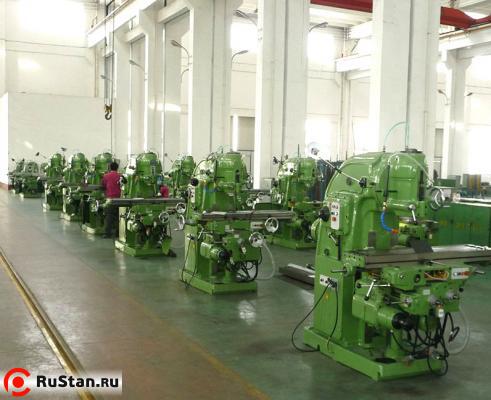

Вертикально-фрезерный станок WEIDA X5040 с УЦИ

  • Описание
  • Комментарии
  • Отзывы

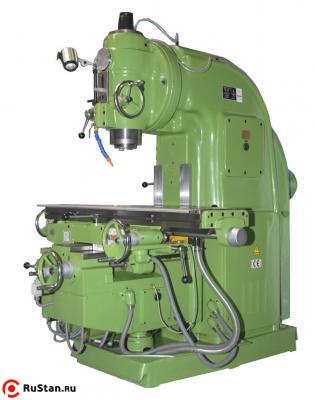

Вертикально-фрезерный станок WEIDA X5040 с УЦИ является аналогом станков 6Р13, ВМ127М, FSS450R и предназначен для выполнения операций фрезерования различных деталей из черных и цветных металлов и их сплавов в условиях серийного и мелкосерийного производства.

Вертикально-фрезерный станок X5040 имеет вертикальную ось шпинделя, коробку скоростей, коробку подач, возможность ускоренного перемещения по 3м осям. Наличие пиноли шпинделя может перемещать инструмент вдоль оси шпинделя при зажатом столе и консоли. Возможен поворот шпиндельной бабки вокруг горизонтальной оси +-45 градусов.

Возможна обработка заготовок из стали, чугуна, цветных металлов, их сплавов и пластмасс.

Аналог станков производства ЗФС (горьковского завода фрезерных станков)

Шпиндель, коробка скоростей, режущий инструмент

Инструмент вставляется в оправку и тяговым болтом фиксируется в шпинделе. Необходимая скорость выбирается вариатором, для облегчения ввода шестерен в зацепление есть функция толчок шпинделя. Количество скоростей шпинделя: 18. При включении оборотов шпинделя автоматически включается насос смазки коробки скоростей.

На станках обрабатывают горизонтальные и вертикальные плоскости, пазы, уступы, отверстия и т.д.

Мощность электродвигателя шпинделя, диапазон вращения шпинделя, реализуемый коробкой скоростей и высокая жесткость позволяют применять твердосплавный инструмент.

Читать еще:  Сверлильный станок из рулевой рейки от ВАЗ-2108: фото и описание

Рабочий стол, коробка подач

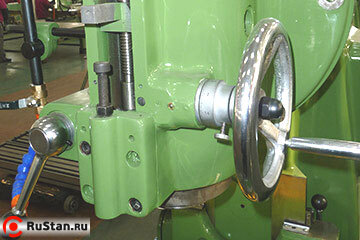

Рабочий стол имеет возможность перемещения влево-вправо как от коробки подач, так и вручную. Ограничивающие кулачки помогут выключить подачу по нужной оси по достижения осью заданного положения. Подъем консоли может осуществляться рукояткой или двигателем подач.

Коробка скоростей имеет 18 скоростей, выбор происходит при помощи вариатора.

Возможность механического зажима одной или нескольких осей для уменьшения вибрации при обработке.

Рабочий стол, коробка подач

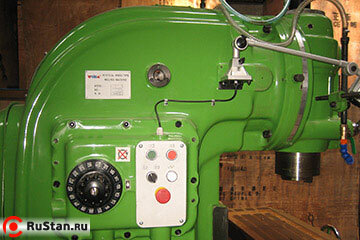

Пульты управления станком расположены на переднем к оператору торце рабочего стола справа и на колонне, рядом с вариатором скоростей шпинделя. Наличие функции контроля открытия дверей электрошкафа останавливает вращение шпинделя и подачу осей, что повышает безопасность эксплуатации. 2 аварийных грибка с разных сторон станка позволяют уменьшить время реакции и уменьшить возможные последствия при возникновении аварийной ситуации.
