Принцип действия и основные типы лазерных станков с ЧПУ

Лазерным лучом (или просто «лазером») называется узконаправленное монохроматическое когерентное вынужденное излучение, инициируемое в активной среде под действием внешнего энергетического фактора (электрического, оптического, химического и пр.). Физически, явление основано на способности вещества излучать фотон определённой энергии (длины волны) при столкновении атома с другим когерентным («точной копией») фотоном без его поглощения. Образующиеся при этом «лишние» фотоны являются носителями лазерного луча.

Таким образом, принципиальная схема лазерного излучателя включает в себя:

активную среду;
источник внешней энергии;
оптический усилитель (резонатор).

Упрощённо, генерацию лазерного луча можно описать так: источник энергии служит для «накачки» активной среды (например, рубинового кристалла) извне фотонами определённой энергии. Эти фотоны «вырывают» из атомов вещества активной среды своих «близнецов», но сами при этом не поглощаются. Оптический резонатор (в простейшем случае — два параллельных зеркала) дополнительно насыщает активную среду, заставляя фотоны-«близнецы» (с одинаковой энергией) многократно сталкиваться с атомами и поддерживать возникновение новых фотонов. Одно из зеркал резонатора обычно выполняется полупрозрачным оно и пропускает фотоны в направлении оптической оси в виде узконаправленного лазерного луча.

Конструктивное разнообразие лазеров довольно обширно. Чаще всего лазеры классифицируются по виду активной среды (твердотельные, газовые, полупроводниковые), по типу энергии накачки (с постоянной мощностью или импульсные), по размерам и мощности излучения, по назначению и т. д.

Оборудование для лазерной резки в Москве

⚡️Лазерное оборудование Yueming: 1. Собрано на основе Европейских комплектующих. 2. Создано работать 24/7. 3. Гарантия на точность и скорость 5 лет. Гарантия на станину 10 лет. Станки Yueming могут то, чего другие не могут.

GIPERTEC — поставщик умного промышленного и коммерческого лазерного оборудования с числовым программным управлением

Наша цель — не просто продать оборудование; наша цель — помочь грамотно выбрать то лазерное оборудование, которое закроет абсолютно все ваши потребности в производстве и так будет всегда. С нами подобрать и купить лазерное оборудование — легко!

В нашем каталоге вы найдете широкий выбор современного лазерного оборудования с ЧПУ. Лазерное оборудование можно купить со склада в Москве по цене производителя или оформить под заказ. Доставка осуществляется по всей территории России, даже в самые отдаленные регионы.

Каждый станок для лазерной резки представляет собой высокотехнологичный комплекс, оснащенный системой числового программного управления. Оборудование поставляется в комплекте с современным программным обеспечением. Лазерно-гравировальные станки универсальны и применяются для работы с металлом, пластиком, тканью, стеклом, резиной, древесиной кожей, камнем, стеклом, пенопластом, картоном и массой других материалов.

При выборе лазерного оборудования для оснащения производства основное внимание, как правило, уделяется его функциональности, производительности и надежности. От этих факторов, а также от того, какой будет закупочная цена на лазерный станок, во многом зависит себестоимость выпускаемой продукции или оказываемых услуг, а значит, и их конкурентоспособность на рынке. Каждый лазерный гравировальный станок, реализуемый нами, соответствует всем международным требованиям и является современным и качественным оборудованием.

Лазерное оборудование с ЧПУ (числовое программное управление)

Это высокоэффективные современные станки, предназначенные для обработки (резки, гравировки, маркировки, раскроя, лазерной сварки, лазерной очистки) всех материалов путём бесконтактного лазерного излучения в виде СО2 газа (n2 — азот, he — гелий, CO2 — углекислый газ), либо оптоволокна (оптического волокна).

Лазерное оборудование

Его выбор, по понятным причинам — чрезвычайно важное событие, мы поможем принять правильное решение каждому клиенту индивидуально. Если у вас появился вопрос, задайте его нашему эксперту прямо сейчас любым удобным для Вас способом по телефону, e-mail или по форме быстрой связи. Мы оперативно проконсультируем Вас и ответим на все интересующие Вас вопросы.

О лазерном оборудовании

Работа на лазерном оборудовании с ЧПУ — это несложный и интересный процесс — в основном автоматизированный. Все, что необходимо — это подготовить графический файл, затем загрузить его в станок, уложить материал на рабочее поле. А дальше лазерное оборудование выполнит резку, гравировку, маркировку или сварку выбранного вами материала автоматически. Всем процессом может управлять один человек.

Лазерное оборудование для лазерной гравировки

Все лазерные станки способны как резать, так и гравировать. Но есть нюансы: станки с большой мощностью и большим фокусным расстоянием предназначены для резки различных материалов (это станки, мощность которых превышает 160 Ватт и оборудованные фокусной линзой 76.2 мм), а станки с маленькой мощностью и маленьким фокусным расстоянием предназначены в основном для гравировки (хотя резать тонкие материалы (1,2,3,4,5,6 мм) они тоже могут) (это лазерные граверы, мощность которых до 60 ватт с установленными фокусными линзами от 38.1 до 50.8 мм). Но есть и золотая середина: станки со средней мощностью и среднем фокусным расстоянием предназначены как для резки, так и для гравировки (мощность таких станков начинается от 60 ватт до 160 Ватт и оборудованы линзой с фокусным расстоянием 63.5 мм). Почти все лазерное оборудование можно укомплектовать лазерными трубками разной мощности, для которых возможно подобрать соответствующую фокусную линзу и зеркала.

Лазерное оборудование для лазерной резки

Это превосходный современный инструмент, который дает возможность быстро, точно и с высокой детализацией воплотить самые инновационные, смелые, сложные, задумки, идеи и планы. С появлением лазерного оборудования появилась возможность производить изделия любой сложности и совершенно безконтактно обрабатывать множество различных материалов. Рабочий процес лазерно гравировальных станков простой и автоматический, если не учитывать загрузки файла и материала в лазерный станок. Получаемые изделия не требуют постобработки, хотя в некоторых случаях и в зависимости от выбранного материала обработка все же может понадобиться. Например, в случае с лазерной резкой фанеры, для идеально продукта на выходе фанеру необходимо легко пошлифовать, при необходимости покрыть морилкой или покрасить в цвет, и затем вскрыть лаком, что придаст изделию первоклассное качество — такое высококлассное изделие можно использовать для выставки, презентации или продажи, что и делают большинство пользователей. Разнообразие выпускаемой на лазерном оборудовании продукции ограничивается только одним — фантазией; если она безгранична, ваша мастерская быстро наполнится необычными изделиями из дерева, пластика, картона, кожи, металла и других материалов. Благо, материалов сегодня можно найти на любой вкус и запрос. Лазерные станки не занимают много места, а некоторые модели и вовсе являются настольными для расположения в маленьких мастерских. Все это открывает большие возможности для создания как глобальных производств так и для небольших творческих мастерских или усовершенствования уже существующих.

Производители лазерного оборудования

Сегодня не новость, что основная доля производства лазерного оборудования приходится на Китай. Некоторые китайские компании научились производить лазерное оборудование превосходного качества, не уступающего европейскому. Одна из таких компаний — Han’s Yueming Laser. Сразу возникает вопрос: почему именно эта компания производит качественное лазерное оборудование, а другие нет!? и почему такое лазерное оборудование необходимо приобрести именно мне? Большая часть комплектующих, используемых при производстве лазерного оборудования Yueming, поставляются из Европы из таких стран, как США, Германия, Япония, Италия, Испания, Китай Франция и другие. Также компания Han’s Yueming Laser накопила огромный опыт в производстве лазерного оборудования: начиная с 2001 года компания создает лазерное оборудование и сосредоточена только на этом; также компания разрабатывает и использует только собственное ПО (софт), и производит большую часть комплектующих на своих фабриках. Все это дает компании возможность производить точное, быстрое, мощное, надёжное, лазерное оборудование с умным ПО, зарекомендовавшее себя за многие годы как современное, практичное и отвечающее всем мировым стандартам! И это — как раз то, что так необходимо каждому, кто нацелен приобрести лазерное оборудование и запустить стабильно производство!

Лазерное оборудование в России

На нашем рынке представлено довольно много разных брендов лазерного оборудования в разных ценовых сегментах и в разной комплектации, собранного и укомплектованного разными комплектующими и, как следствие, разного качества и различной производительности. Без сомнения, все оно способно выполнять различные задачи и цели! Но вопрос: как быстро оно это делает, какого качества получаются изделия, требует ли оно доработки и сколько оно служит!? Это самые главные вопросы, которые должен задать клиент! Мы кратко расскажем о нашем оборудовании, так как именно на эти показатели мы ориентируем клиента при выборе лазерного оборудования: 1. Станина — литая, в один проход фрезерованная, толстостенная из стального профиля, с высокопрочными поперечными балками и термическим отпуском. Станина не имеет погрешностей и, как следствие, излишних вибраций (она надёжно защитит вашу электронику от ненужных вибраций и преждевременного выхода из строя. Гарантия 10 лет) 2. Механика — европейского производства, с заводской оптимизацией под конкретные цели и задачи оборудования (имеет превосходные показатели скорости и точности оборудования. Гарантия 5 лет). 3. Электроника и электрика — частично европейского и частично — китайского производства в зависимости от нагрузки на тот или иной узел (дает возможность устанавливать и пользоваться большой мощностью, а также стабилизирует работу оборудования. Гарантия 1 год). 4. Программное обеспечение — разработанное непосредственно фабрикой-производителем, умное ПО позволяет удобно, легко и быстро работать с оборудованием. Сочетание всех этих особенностей лишает оборудование недостатков, создавая точное, производительное, мощное, умное и, главное, надежное лазерное оборудование, способное служить долгие годы при грамотной эксплуатации и своевременном обслуживании!

У Вас появились вопросы как выбрать лазерное оборудование, обратитесь к нашим специалистам, и они оперативно помогут Вам сделать правильный выбор!

Наши наблюдения

Хотим поделиться нашими многолетними наблюдениями: они показывают, что лазерное оборудование и его потенциал открыт примерно на 70% — это означает, что еще 30% просто не используются, что дает возможность раскрыть их и занять свою собственную нишу, стать в ней первым и лучшим! Мы зафиксировали, что каждый день по всему миру появляются десятки новых ниш и сотни изделий, которые создаются на лазерном оборудовании как для тяжёлой промышленности (такой как авиапромышленность, автопромышленность, космическая промышленность, морская промышленность), так и для самых необычных и невероятных видов производств — это пищевая продукция, текстильная, электротехническая, бытовая, сувенирная, рекламная и другие виды промышленностей! Если у вас возник вопрос: что сейчас актуально? Чем заняться? какую нишу выбрать для производства на лазерном оборудовании? И какое лазерное оборудование сейчас имеет спрос, не теряйте время и задайте этот вопрос нашему эксперту по телефону или в электронном письме. Наш специалист с готовностью поможет Вам определиться с выбором!

Немного статистики

Мы посчитали, что один лазерный станок CO2 способен производить более 25 000 тысяч различной продукции! При этом на сегодняшний день существует более 100 различных ниш и 25 разных материалов для обработки. И эти цифры постоянно растут! Это открывает просто потрясающие возможности предпринимателям, которые создают производства на лазерном оборудовании!

В нашем каталоге «Лазерное оборудование» вы найдете широкий выбор профессионального лазерного оборудования с ЧПУ, с широким набором функций и возможностей, а также множество комплектующих к нему:

Лазерные станки, лазерные граверы, лазерные маркеры, лазерная сварка, лазерные станки для резки металла, которые с высокой точностью, скоростью и мощностью автоматически выполняют лазерную гравировку , лазерную маркировку, лазерную сварку (наплавку), лазерную резку металла, фанеры, дерева, МДФ и ДСП, акрилового стекла, ПЭТ, полистирола, двухслойных пластиков, монолитного поликарбоната, картона, бумаги, денима, камня, гранита, мрамора, керамики, стекла, паронита, резины, текстолита, пенопласта, кожи, фетра и др угих материалов. А также в наличии большой выбор комплектующих к лазерным станкам CO2 и оптоволоконным станкам по металлу и под заказ.

Мы хотим Вам помочь. Какой бы у вас не возник вопрос, задайте его нашему специалисту прямо сейчас и он ответит Вам максимально быстро!

О работе с нами

1. Подход: Мы хорошо знаем свое дело, поэтому с лёгкостью поможем выбрать лазерное оборудование, подходящее именно под ваши задачи и цели. И передадим весь накопленный опыт для быстрого запуска оборудования и его дальнейшей грамотной эксплуатации.

2. Цели: Разберемся в ваших потребностях, задачах, целях и предложим для них современные, грамотные, автоматизированные и умные решения.

3. Задачи: Наши специалисты будут помогать и сопровождать вас на всем пути! Мы постараемся стать вашим гидом и сделать вас экспертом в лазерной резке, лазерной гравировке, лазерной маркировке, лазерной сварке и лазерной обработке в целом!

4. Развитие: Совместно с фабрикой-производителем наша команда постоянно дорабатывает лазерное оборудование, которое мы поставляем — это дает возможность клиенту получить ультрасовременное лазерное оборудование с ЧПУ. У нас работает собственный сервисный центр по обслуживанию, модернизации и ремонту лазерного оборудования.

5. Склады: Большинство складов — это наши собственные помещения, которые в основном располагаются на юге страны. В помещениях поддерживается необходимая заданная температура и влажность, что позволяет хранить лазерное оборудование в нужных условиях, для сохранения качества и защиты его электроники и механики и других узлов от поражения коррозией в период хранения. К тому же этот факт не создает на нас давления в виде повышенной арендной платы, что дает возможность сохранять доступные цены во все времена!

Услуги: Обучение, настройка, установка, наладка и пуск лазерного оборудования выполняется нашим специалистом за один рабочий день.! Наш сервисный центр работает 12/7. Skype-помощник также на связи 12/7.

Гарантии: Даем твердую официальную гарантию от года до трех лет в зависимости от оборудования!

Гарантия на станину 10 лет.

Гарантия на точность оборудования 5 лет.

Гарантия на скорость оборудования 5 лет.

Гарантия на электронику и механику от года до трех лет.

Доставка: Доставка осуществляется даже в самые удаленные регионы России, прямо до двери!

Читать еще: Безпружинный матрас: особенности его устройства

Покупка: Лазерное оборудование можно купить со склада или оформить доставку под заказ! Оплачивается заказ удобным Вам способом!

Способ покупки лазерного оборудования очень прост

1. Звонок по телефону.

2. Заключение договора, оплата.

3. Доставка оборудования по Вашему адресу.

Контроль качества

Мы тщательно контролируем все этапы производства и поставки лазерного оборудования. Как правило, это три этапа: на фабрике, при поступлении к нам на склад, перед отправкой Вам. Мы не поставляем лазерное оборудование прошлогодних партий, только вновь собранные станки. Все эксплуатационная документация и ПО о борудования — на русском языке.

Отзывы: Нам важно ваше мнение, делитесь им с нами и по возможности с нашими клиентами — это сделает нас лучше!

Мы точно знаем, что вам нужно — просто потому, что внимательно слушаем Вас, а затем комплексно делаем подбор необходимого оборудования!

PS — Уважаемый клиент без преувеличения хотим заявить, что все, что мы делаем — исключительно для Вас!

3.Типы обработки заготовки.

В основном рассматривают 2 метода:

«Ударный». В данном методе изображение наносится с помощью механического воздействия. В данном методе сохраняется высокая точность картинки, но довольно медленная скорость обработки
«Лазерный». В этом методе заготовка обрабатывается лазерными лучами, что даёт этому методу ряд преимуществ в виде высокой скорости нанесения изображения и его последующей устойчивости к воздействию внешней среды.

Комплектующие

От качества комплектующих напрямую зависит результат работы станка и его стоимость.

Корпус станка. В приоритете рамные конструкции, в основе которых лежит толстое и качественное железо. Отсутствие рамы снижает устойчивость конструкции, что уменьшает точность работы при нанесении гравировки и резке материала. Особенно наличие рамы важно в том случае, если выбранный станок является напольным, а поверхность, на которую он будет установлен, неровная. Если рамы не будет – станок невозможно качественно отъюстировать.
Лазерная трубка. От ее качества и предельной мощности зависит то, с какой скоростью будет работать станок, и максимальная толщина материала, который может быть использован в работе. Мощность этого элемента может составлять от 40 до 400 Вт. Наиболее популярны трубки с мощностью до 180 Вт. Второй важной особенностью является срок службы элемента – трубки с мощностью 40–60 Вт имеют срок службы 1 500–3 000 часов, с мощностью от 60 до 100 Вт – до 10 000 часов.
Блок розжига. Должен быть подобран в соответствии с мощностью установленной лазерной трубки.

Управляющая система. Контроллер является мозгом станка, и от его качества напрямую зависит то, насколько удобно оператору будет работать с устройством. Также наличие качественного контроллера обеспечивает снижение сбоев в работе.
Направляющие элементы. Могут быть роликовыми или рельсовыми, которые, в свою очередь, делятся на круглые и прямоугольные. Ролики чаще всего используются в станках с небольшим рабочим полем, рельсовые – в среднеформатных и широкоформатных устройствах.
Портал. При выборе следует обратить внимание на толщину алюминия в узле – чем она выше, тем с большей вероятностью можно будет исключить провисание.
Крепление ремней. Лучше не делать выбор в пользу станков, в которых ремни крепятся на передней части портала. Такое расположение зачастую приводит к возгоранию элементов. Предпочтение следует отдать станкам с ремнями, расположенными сверху или внутри портала.

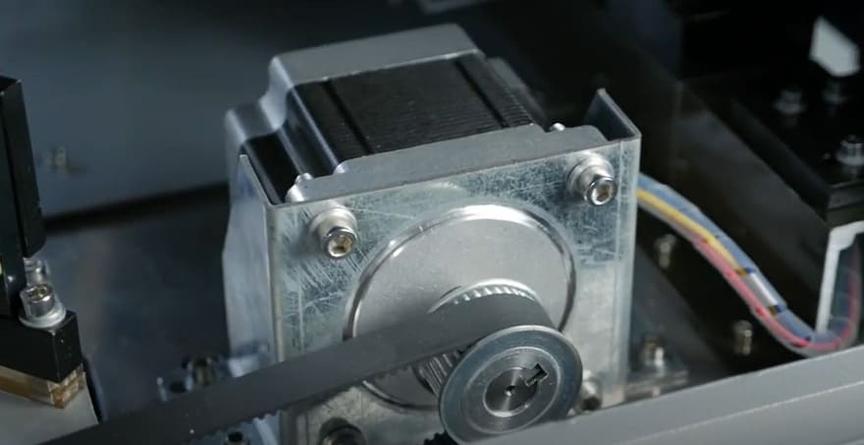

Двигатели. Могут быть двух- или трехфазными. Двухфазные используются в массивных устройствах с высокой мощностью, трехфазные – в мало- и среднеформатных агрегатах.

Концевые датчики. Могут быть механическими и индуктивными. Механические датчики менее точны, так как работа на станке всегда предполагает наличие пыли и грязи, что снижает их производительность.

Чиллер. Элемент, отвечающий за охлаждение воды, циркулирующей в охлаждающей системе устройства. Его мощность зависит от того, в каких условиях будет эксплуатироваться станок.
Поддон для сбора отходов производства. Гораздо удобнее, если в процессе производства пыль и стружка ссыпаются на специальный поддон, а не просто внутрь станка.

При выборе лазерного станка следует определиться с тем, для чего устройство будет использоваться. Но даже в том случае, если при покупке не планируется использование каких-то определенных материалов, рекомендуется сделать выбор в пользу станков с расширенным функционалом. Это необходимо для того, чтобы иметь возможность широкого применения в будущем. Не стоит также покупать устройство с максимальной мощностью лазера, станки с большей точностью наиболее приоритетны.

08 ноября 2020
54

Выбор лазерного станка

Отрасли, в которых используется лазерно-гравировальное оборудование

Информационная и наградная продукция
Повсюду мы видим таблички с названиями организаций, контактной информацией, мы встречаем их на входе в любой магазин, кафе, офисное или административное помещение. Такие таблички удобно и быстро делать на лазерном станке из двухцветного гравировочного пластика, либо из металла со специальным напылением для лазерной гравировки. Презентабельно будут выглядеть наградные сертификаты, дипломы, выполненные из двуслойного пластика, размещенного в рамке или на деревянной плакетке.

Рекламная продукция
Изготовление декоративных элементов для интерьерной и наружной рекламы. При работе с акрилами и оргстеклом после обработки на детали получается глянцевый торец, не остается радиусов от фрезы. Достаточно просто вырезать мелкие элементы. Возможно изготовление подставок под продукцию и диспенсеров.

Резка фанеры и шпона
В оформлении интерьеров широко применяется лазерная резка. Изготовление радиаторных решеток, вентиляционных накладок, оформление и декорирование мебели – изготовление дополнительных накладных элементов. Эти элементы достаточно тонкие и хрупкие, и изготовить подобные вещи на фрезерных станках с ЧПУ очень сложно, так как идет механическое воздействие на материал, возможна вибрация из-за которой сложно избежать сколов на материале и сломанных элементов. Также стоит упомянуть об изготовлении самостоятельных предметов интерьера, таких как настенные бра, эксклюзивные абажуры для торшеров. Свадебные рамки, гравировка имен любимых, памятные надписи и многие подобные элементы также изготавливают на лазерных станках. Изготовление детских игрушек-конструкторов сложно представить себе без лазерного станка.
В оформление интерьеров давно и надежно заняли свою нишу маркетри (деревянная мозаика) и инкрустация. Достаточно вспомнить Эрмитаж или Оружейную палату, где можно встретить большое количество предметов мебели и элементов интерьера, украшенных по данным технологиям. В наши дни мебель, стеновые панели, двери, украшенные по технологии маркетри, пользуется большим спросом и является признаком богатства и благополучия. Производство маркетри — очень трудоемкий процесс. Лазерная бесконтактная резка шпона позволяет значительно ускорить процесс изготовления элементов и избежать брака в производстве.

После того как мы определились с какими материалами предстоит работать и конкретными производственными задачами, переходим к выбору оборудования.

Выбор лазерно-гравировального оборудования

Выбор рабочей зоны
Определимся с размером рабочей зоны. В стандартной линейке WoodTec 6 типоразмеров станков:

Лазерные станки WoodTec закрытого типа (с крышкой)

-Лазерно-гравировальный станок с ЧПУ WoodTec LaserStream WL 4040 с зоной обработки 400х400 мм
-Лазерно-гравировальный станок с ЧПУ WoodTec LaserStream WL 1060 с зоной обработки 1000х600 мм
-Лазерно-гравировальный станок с ЧПУ WoodTec LaserStream WL 1390 с зоной обработки 1300х900 мм
-Лазерно-гравировальный станок с ЧПУ WoodTec LaserStream WL 1510 с зоной обработки 1500х1000 мм

Лазерные станки открытого типа (с открытой зоной обработки, лазерная трубка расположена в портале)

-Лазерно-гравировальный станок с ЧПУ WoodTec LaserStream WL 1325 с зоной обработки 1300х2500 мм
-Лазерно-гравировальный станок с ЧПУ WoodTec LaserStream WL 1625 с зоной обработки 1600х2500 мм

Первая цифра в артикуле лазерного станка обозначает ширину зоны обработки. Это наиболее важное значение, при выборе лазерного станка в номенклатуре WoodTec. Во всех станках закрытого типа (кроме лазерно-гравировального станка с ЧПУ WoodTec LaserStream WL 4040 с зоной обработки 400х400 мм), в передней части станка между крышкой и станиной и в задней части станка в станине, для протяжки материалов по длине, есть технический зазор. Высота зазора 50 мм.
Выбирая станок под свои задачи, помните о том, что можно столкнуться с нестандартными заказами. Больший размер рабочей зоны, поможет Вам выполнить больший спектр задач, поставленных перед Вашим производством.

Выбор лазерной трубки

После того, как Вы выбрали типоразмер лазерного станка необходимо приступить к выбору лазерной трубки. На всей линейке лазерных станков WoodTec, за исключением настольной серии, установлены лазерные трубки RECI. Данные лазерные трубки давно зарекомендовали себя на российском и международном рынках. Лазерные трубки RECI отвечают российским и международным стандартам. Обратите внимание на серию лазерных труб, на данный момент последняя серия лазерных трубок Reci имеет маркировку «W».
Маркировка и обозначение лазерных трубок:
— RECI W1 мощность трубки 75-90Вт. Рабочая мощность 80Вт
— RECI W2 мощность трубки 90-100Вт. Рабочая, максимальная, мощность 100 Вт
— RECI W4 мощность трубки 100-130Вт. Рабочая, максимальная, мощность 130 Вт
— RECI W6 мощность трубки 130-150Вт. Рабочая, максимальная, мощность 150 Вт
— RECI W8 мощность трубки 150-180Вт. Рабочая, максимальная, мощность 180 Вт
Какой мощности выбрать трубку под свои задачи? Есть большое количество таблиц по рекомендованным режимам резки различных материалов.
Рассмотрим следующие показатели для лазерной трубки RECI W2:

Материал	Режим	Скорость, мм/сек	Мощность, %	Дополнительно
Фанера 3 мм макс.	Резка	25	100	Сорт 1/1
Фанера 3 мм норм.	Резка	18	80	Сорт 1/1
Фанера 3 мм	Гравировка	150 — 250	8 — 12	Сорт 1/1
Фанера 5 мм норм.	Резка	13	80	Сорт 1/1
Фанера 6 мм макс.	Резка	10	100	Сорт 1/1
Акрил 8 мм	Резка	8	80	Нужен сильный обдув. Стандартный компрессор не справляется

Воспользовавшись этими данными уже проще выбрать лазерную трубку под свои задачи.
Обратите внимание, что чем выше мощность лазерной трубки, тем выше показатель скорости при обработке материалов. При работе с тонкими материалами более высокая скорость и меньшая мощность необходима для резки, что в свою очередь продлит срок службы лазерной трубки.
Часто при резке фанеры операторы сталкиваются со следующей проблемой: в некоторых местах материал не прорезан. Это может быть как небольшой участок на листе, так и большое количество таких участков по всему листу фанеры. Фанера это слоеный материал, она содержит большое количество сучков, а на сучках плотность древесины намного выше, отсюда и получаются пробелы в резке. Чем толще фанера, тем больше слоев, тем больше вероятность того, что на одном участке попадется сучок.
Избежать это можно, взяв лазерную трубку с запасом по мощности. Немного занизив скоростные показатели и сохранив при этом мощностные характеристики можно избежать таких проблем. Соответственно чем мощнее лазерная трубка, тем менее будет потеря в скорости обработки.

Бытует мнение,что чем мощнее лазерная трубка, тем менее качественная гравировка. Связано это с тем, что чем выше мощность, тем больше диаметр выходного луча из трубки, соответственно и больше диаметр луча после фокусировке. Известно, что лазерный луч, после прохода через линзу, преобразуется из прямого потока в коническую форму, соответственно имеет самое узкое место. Правильно выставив фокусное расстояние, разницу в гравировке на разных трубках будет заметить сложно.

Во все лазерные станки WoodTec, кроме настольного станка WoodTec LaserStream WL 4040, можно установить практически любую лазерную трубку из линейки RECI. Даже в самый небольшой станок, можно поставить самую мощную лазерную трубку. Сняв боковую накладку, с отсека лазерной трубки, мы сможем значительно увеличить его пространство. Саму же трубку, которая будет выступать за габариты станка, можно прикрыть защитным кожухом.

Выбор охлаждения

Любой лазерной трубке необходимо охлаждение. В случае с трубками RECI W охлаждение жидкостное. Эту задачу решает промышленный аппарат для охлаждения и циркуляции жидкости – чиллер. Индустриальные чиллеры, которыми комплектуются лазерные станки WoodTec, поставляются с известного завода S&A. Чиллеры S&A поставляются на российский и международный рынок уже более 14 лет и за это время зарекомендовали себя, как надежное оборудование. Бесперебойная циркуляция жидкости, поддержка температуры в заданном диапазоне — важнейшие качества для чиллера. К лазерным станкам WoodTec с трубками мощностью до 100Вт мы рекомендуем ставить чиллер S&A CW-3000, к трубкам от 100Вт до 180Вт чиллер с фреоновым хладагентом S&A CW-5200.

Необходимость сотового стола

Все станки из номенклатуры WoodTec, могут быть оснащены сотовым столом. Сотовый стол незаменим при работе с тканевыми материалами, резке бумаги, искусственной кожи, мягких, гибких материалов. В базовой комплектации в рабочей зоне станка установлены ламели (ребра) с шагом 35мм. При работе с крупными деталями или твердыми материалами этого может быть достаточно. Многие операторы сталкивались с проблемой, когда средняя по размерам деталь, после обрезки по контуру, наклонялась на бок на ламели и не выпадала из материала, при повторном проходе лазерной головы в этом участке, лазерный станок «спотыкался» об нее и сдвигал материал. Тканевые, мягкие или гибкие материалы могут провисать под собственным весом или под напором воздуха, выходящего из сопла лазерной головы (фокусная трубка). Также сотовый стол будет полезен при работе с маленькими элементами из твердых материалов. Например, в интерьерной рекламе при изготовлении декоративных табличек, с наклеиваемыми отдельными элементами, маленькие буквы, знаки препинания и прочие элементы могут проваливаться между ламелями в зону удаления мусора. При изготовлении сувенирной продукции на много удобнее базировать шаблоны на сотовом столе.

Подъемный механизм

Модели станков WoodTec могут быть с опцией подъёмного стола, которая устанавливается сразу на заводе в момент изготовления. На станок установлен механизм подъема и опускания стола нажатием кнопке на пульте управления. Данная опция очень полезна для гравировки на изделиях с большой толщиной, таких как шкатулки, бутылки, для установки оснастки для гравировки изделий, а также, для установки поворотного механизма.

8 (812) 327 64 34 ЗАКАЗАТЬ ЗВОНОК ООО «СтанкоИнструмент СПб»
г. Санкт-Петербург, ул. Седова, д. 77

Юр. и почтовый адрес:
192174 Санкт-Петербург, ул. Кибальчича, д. 26 Лит Е, пом. 13-Н

Тел./факс: +7 (812) 327-64-34, +7 (812) 327-64-26 ГРАФИК РАБОТЫ:
Пн — Пт, 10:00 — 18:00

Все о лазерно-гравировальных станках с ЧПУ

Лазерный гравер (Лазерно-гравировальный станок с ЧПУ) – уникальное и многофункциональное оборудование, его основными задачами являются раскрой и гравировка (маркировка) материала. Уникальность этого оборудования заключается в разнообразии обрабатываемого материала – стекло, акрил, дерево, пластик, шпон, ткань, кожа, резина, картон, искусственный камень и многое другое.

Лазерно-гравировальные станки появились около 25 лет назад и тут же получило широкое распространение, быстро выйдя за пределы своей основной области применения – деревообработки. Мощное и точное, безопасное и высокоскоростное оборудование будет незаменимым на любом производстве.

Что такое ЧПУ?

ЧПУ – числовое программное управление – проще говоря, на оборудовании такого типа установлено программное обеспечение упрощающее процесс работы на нем. Задача оператора – выбрать рисунок для гравировки, установить его размеры и уточнить материал для работы – дальше станок начнет производить гравировку по заданным параметрам.

Почему лазер?

Не просто так выражение «лазерное» стало означать что-то мощное и точное. Лазер – энергия светового потока, живой пример точности излучения.

Сочетание лазера, оптики, компьютера и автоматизированного контроля в одной машине гарантируют высокий результат обработки, и повышает эффективность производства, относительно использования механической техники.

Вот несколько причин, почему стоит выбрать именно лазерный гравер:

Возможность использовать материал любой твердости.
Максимальная точность при раскрое и гравировке.
Закрытый корпус обеспечивает полную безопасность оператора.
Современный и понятный интерфейс.
Практически безотходное производство.

Как выбрать подходящий лазерно-гравировальный станок?

Существует несколько вариантов комплектации лазерно-гравировальных станков, в зависимости от поставленной задачи могут меняться такие показатели, как: площадь рабочей поверхности, мощность лазера и лазерной трубки.

Поэтому не стоит спешить с выбором лазерно-гравировальных станков, наша компания поможет учесть все нюансы при выборе оборудования и подобрать правильную комплектацию, исходя из запросов Вашего производства для максимальной эффективности и желаемого результата.

Цена на лазерное оборудование зависит от технических характеристик, мощности и производительности. Поэтому приобрести себе лазерный станок могут абсолютно все, как большое производство, так и любитель для хобби.

Как наносится лазерная гравировка?

В лазерном оборудовании свет от излучателя проходит через линзу и приобретает окончательную фокусировку. Сформированный лазерный пучок обладает высоким содержанием энергии, которая может проникнуть в любой материал. Лазерный пучок благодаря высокой температуре испаряет материал в месте соприкосновения, оставляя на поверхности полость нужного Вам размера и глубины.

Для того чтобы лазер не прожег насквозь гравируемый материал, необходимо правильно подобрать его мощность.Лазерная гравировка хорошо видна на поверхности и не деформируется со временем.

Из чего состоит лазерный гравировальный станок ЧПУ?

Координатный стол лазерного станка предназначен для точного позиционирования фокусирующего элемента относительно изделия.

Для точного и плавного перемещения подвижных элементов, на станину установлены направляющие. От их качества зависит долговечность лазерно-гравировального станка и нагрузка на приводящую часть конструкции. В качестве привода, передающего усилие с моторов на подвижные части, могут выступать как зубчатые ремни, так и шарико-винтовые пары. Портал движется по рельсовым направляющим за счет ременной передачи, приводимой в движение от микрошагового двигателя.

По порталу перемещается каретка с системой фокусировки, которая движется за счет ременной передачи от микрошагового двигателя, закрепленного на правой стороне портала.

Для попадания лазерного излучения в заданную точку, на подвижных частях координатного стола установлена система зеркал. Чтобы энергия луча не рассеялась, зеркало изготовлено из специального материала и отполировано с высокой точностью, либо покрыто составом, уменьшающим рассеяние. После того, как первое, неподвижное зеркало отразило луч, он попадает на второе, подвижное зеркало, отразив луч, оно снова меняет его траекторию под прямым углом, направляя лазерный луч к третьему зеркалу, которое, отражает его в фокусирующий элемент – линзу. В зависимости от мощности излучающего элемента диаметр луча на выходе из него может достигать десяти миллиметров. Линза фокусирует энергию луча в пятно диаметром всего в две десятые миллиметра. Вся энергия, излученная лазерной трубкой, оказывается в этом крохотном пятнышке.

Является подъемным (в стандартной комплектации станка он поднимается вручную, в других автоматизирован), спереди и сзади станка расположены окна для протяжки материала (сквозной стол) – обратите внимание, что не все станки имеют сквозной стол.

Разновидности рабочих столов:

Алюминиевые ламели являются приоритетным столом для лазерной резки и гравировки. Материал можно положить на меньшее количество ламелей, что будет уменьшать контакт материала с обратной стороны и минимизировать метки, которые будут отражаться от ламелей. Ламели в отличие от сотового стола оставляют метки с тыльной стороны материала намного меньше.

Сотовый стол используется для резки мелких элементов, тканных и других материалов. (поставляется опционально)

Игольчатый стол используется как дополнительное оборудование в качестве опорной (контактной) поверхности при сквозной резке листовых материалов. Состоит из основания и выступающих из него тонких заостренных металлических стержней (иголок). (поставляется опционально)

Лазерная трубка представляет собой стеклянную колбу, имеющую 3 внутренние полости. Внутренняя и внешняя полость заполнены смесью газов СO2-N2-He, средняя полость предназначена для охлаждения лазерной трубки водой. На краях внутренней полости есть электроды (Анод и Катод), на которые подаётся электрический ток с блока высокого напряжения. При подаче тока происходит лазерное излучение.

Это блок питания лазерной трубки, который создаёт заряд с высоким напряжением, что позволяет лазерной трубке сгенерировать лазерный луч.

Позволяет срабатывать механизму поджига. Он поднимает напряжение до того момента, пока не начнется разряд (то есть, пока ток не потечет от катода к аноду).

Основные характеристики тока, передаваемого от блока высокого напряжения к лазерной трубке — это напряжение и сила тока.

Напряжение (кВ) — это работа по переносу электрического заряда от катода к аноду. У различных лазерных трубок различное необходимое напряжение для розжига. У лазерных трубок есть характеристика «Напряжение розжига» и «Рабочее напряжение». «Напряжение розжига» — это та работа, которая позволяет «соединить» катод и анод лазерной трубки, чтобы от катода к аноду потёк ток. После того, как соединение установилось, напряжение уменьшается, и лазерная трубка работает на пониженном напряжении, называемом «Рабочим напряжением».

Сила тока (мА) — это количество заряда, переносимого за 1 единицу времени. Увеличение силы тока увеличивает количество заряда, переносимое по лазерной трубке.

Идет в комплекте с любым лазерным станком. Обеспечивает продувку места реза. Для получения поверхности реза с минимумом следов горения.

В стандартную конфигурацию станка входит вытяжной вентилятор, воздушный насос, гофро-рукава. Гофро рукав подключается к общей вытяжке для устранения задымления или выходит в окно.

Водная система охлаждения. В стандартной комплектации станка предусмотрена водная система охлаждения. Процесс охлаждения лазерной лампы очень важен, т. к. защищает лампу от перегрева и от быстрого выхода из строя. Вода циркулирует и отводит тепло. Циркуляцию воды обеспечивает погружная помпа, входящая в комплект поставки станка. Следует отметить, что рядом со станком всегда должен располагаться контейнер с дистиллированной водой (объем не менее 15 литров), в который погружается помпа, подключенный при помощи шланга к лазерной трубке.

Существует дополнительная система охлаждения — Чиллер. Он продлевает ресурс работы лазерного гравировального станка.

Система управления лазерного станка — это его мозг. Именно она обрабатывает загруженный в её память файл, управляя двигателями, лазером и периферическими устройствами.

Поворотное устройство — это специальный механизм, устанавливаемый на лазерный станок с ЧПУ, который предназначен для поворота заготовок на различные углы при обработке. Поворотное устройство заменяет токарный агрегат и состоит из цилиндрического подвижного зажима, закрепленного на станине лазерного станка, и упор — центратора (задней бабки), перемещающийся на салазках. Поворотная ось движется при помощи шагового двигателя.

Сохранившиеся достоинства

Многие граверы, авторы ритуальных рисунков на камне, отмечали модель L60120 за ее универсальность и эффективность. Версия станка L60120M сохранила эти достоинства, устройство все так же предназначено для обработки каменных заготовок. Размеры рабочей зоны не изменились – они составляет 60 на 120 сантиметров, и этого достаточно для выполнения огромного количества заказов.

Подобные габариты и размеры рабочей зоны оставляют пространство для маневра. Можно поставить, например, заготовку, которая идеально подходит по размерам. Можно же выбрать камень поменьше, и его не нужно будет передвигать – станок сделает все сам. В результате вы получаете эффективное устройство, которое обрабатывает любые заготовки за короткий срок, что идеально для многоцелевых мастерских.

Основной конструкционный элемент – гравировальная головка – тоже остался без изменений. Зачем менять то, что и так отлично работает? Лазерная система в станке L60120M наносит изображение на камень, может двигаться в трех плоскостях, обеспечивая лучшее качество и скорость выполнения заказа.

Оборудование для лазерной резки в Москве

GIPERTEC — поставщик умного промышленного и коммерческого лазерного оборудования с числовым программным управлением

Лазерное оборудование с ЧПУ (числовое программное управление)

Лазерное оборудование

О лазерном оборудовании

Лазерное оборудование для лазерной гравировки

Лазерное оборудование для лазерной резки

Производители лазерного оборудования

Лазерное оборудование в России

Наши наблюдения

Немного статистики

О работе с нами

Гарантии: Даем твердую официальную гарантию от года до трех лет в зависимости от оборудования!

Гарантия на станину 10 лет.

Гарантия на точность оборудования 5 лет.

Гарантия на скорость оборудования 5 лет.

Гарантия на электронику и механику от года до трех лет.

Доставка: Доставка осуществляется даже в самые удаленные регионы России, прямо до двери!

Способ покупки лазерного оборудования очень прост

1. Звонок по телефону.

2. Заключение договора, оплата.

3. Доставка оборудования по Вашему адресу.

Контроль качества

Отзывы: Нам важно ваше мнение, делитесь им с нами и по возможности с нашими клиентами — это сделает нас лучше!

PS — Уважаемый клиент без преувеличения хотим заявить, что все, что мы делаем — исключительно для Вас!

Технология лазерной обработки

Сфокусированный лазерный луч несёт в себе достаточную концентрацию энергии для проникновения в материал заготовки. Под действием луча материал в зоне обработки может расплавляться, испаряться, воспламеняться или иным образом изменять свою структуру, фактически исчезая. В этом случае процесс обработки напоминает механическое резание с той лишь разницей, что режущий инструмент заменён лучом, а отходы материала не отводятся в виде стружки, а «испаряются». При достаточной мощности (и/или небольшой толщине материала), лазерный луч способен осуществлять сквозную резку. При меньшей мощности — оставлять на поверхности чёткий след (узор гравировки).

Достоинством лазерной обработки является очень тонкий срез при малой «области вмешательства» в материал (в том числе с минимальной температурной нагрузкой и деформацией), благодаря чему обработка заготовки осуществляется с очень высоким качеством. Кроме того, лазер способен обрабатывать практически любые конструкционные материалы и заготовки различных форм и габаритных размеров (в том числе тончайшие или мягкие, не поддающиеся из-за этого обработке фрезой — например, бумагу, резину, полиэтилен и пр.).

Лазерно-гравировальные станки

Преимущества технологии лазерной обработки перед обработкой резанием привели к появлению лазерно-гравировальных станков. По принципу действия эти машины очень схожи с фрезерными станками с ЧПУ. Лазерный станок также имеет монолитный корпус, горизонтальный рабочий стол, размещённый над ним подвижный инструментальный портал с головкой лазерного излучателя (аналога шпинделя с фрезой). Движение портала (и соответственно, головки излучателя) обеспечивается шаговыми электродвигателями под воздействием управляющих импульсов, генерируемых системой ЧПУ (в соответствие с заложенной в память станка программой обработки). Процессор ЧПУ также управляет мощностью лазерного луча и обеспечивает функционирование прочих узлов станка.

Оптическая система станка состоит из лазерной трубки, отражающих зеркал и головки излучателя с фокусирующей линзой. Трубка имеет сложную «многослойную» конструкцию и заключает в себе активную среду (для современных станков — газовую смесь СО2, азота и гелия). При подаче внешнего напряжения (через повышающий трансформатор) в газовой среде инициируется лазерный луч. Система зеркал и фокусирующая линза головки излучателя направляет луч на поверхность материала. Движение головки излучателя над заготовкой позволяет вести обработку согласно заданному алгоритму по самым сложным (двух- или трёхмерным) траекториям. Для охлаждения лазерной трубки предусмотрена циркуляция жидкости (воды) в специальных магистралях под действием внешнего насоса.

Виды и особенности лазерных машин

Современные лазерные машины с ЧПУ успешно справляются с обработкой заготовок из практически любых материалов (дерева, металла, пластика, стекла, кожи, резины, бумаги, полиэтилена, камня и т. д.). Но, несмотря на значительную универсальность, каждая модель (или линейка моделей) имеет свою «специализацию».

Настольные лазерные граверы. Как правило, небольших размеров, не требуют установки в производственном помещении (подойдут для офиса или даже квартиры — если имеется такая потребность). Граверы оснащены хорошей оптической системой, однако её мощность сравнительно невелика. Тем не менее, гравер способен выполнять высококачественную гравировку (нанесение плоских и объёмных изображений на поверхность), а также сквозную резку заготовок небольшой толщины из большинства материалов (за исключением металлов) лишь незначительно уступая в производительности раскроя и резки «старшим» моделям лазерных станков.

Лазерно-гравировальные станки бывают как в настольном исполнении, так и в «напольном», и представлены очень большим разнообразием габаритов рабочих столов — от полуметра до полутора-двух и выше. Станки рассчитаны на установку в специальном помещении и предназначены для напряжённой работы в условиях производства. Каждый станок имеет монолитный корпус, обеспечивающий устойчивость конструкции и эффективно гасящий вибрации, возникающие при работе. Основным назначением таких моделей является лазерная резка и раскрой материалов (в том числе широкоформатных на большой скорости) и высококачественная гравировка поверхностей заготовок. Для повышения производительности и качества обработки, лазерные станки имеют специальные конструктивные решения. Например, параллельную установку двух лазерных трубок — для одновременной обработки двух заготовок, или размещение лазерной трубки на подвижном портале — для исключения потерь мощности луча при его рассеивании «на пути» к излучателю, и т. д.

Компактные лазерные маркеры предназначены для гравировки изображений высокого качества с большой скоростью. Маркеры способны наносить гравировку на объёмные изделия (украшения, брелоки, ручки и пр.), при этом даже мельчайшие детали узора получаются чётко различимыми, а сам рисунок отличается долговечностью. Это достигается благодаря особой (т. н. «двухосной») конструкции оптической системы маркера. Отдельные линзы имеют возможность взаимного перемещения, поэтому лазерный луч, генерируемый трубкой, формируется в двухмерной плоскости и направляется в любую точку обрабатываемой заготовки под нужным углом. При этом головка излучателя фокусирует луч не плоской линзой, а специальным объективом, поддерживающим стабильность лазера при любых условиях обработки.

Лазерные маркеры имеют сравнительно малую рабочую область, но, как правило, уже в базовой комплектации оснащены встроенным микрокомпьютером со всем необходимым для работы программным обеспечением. Благодаря этому достигается высокая мобильность станка — дополнительные внешние подключения (исключая электропитание) не требуются.

Детальный видеообзор на профессиональный лазерный станок Wattsan 6040. Внутренее устройство и технические характеристики оборудования.

Побывали в гостях на производстве предприятия «АЛЬТАИР», которое успешно занимается производством деревянных игрушек и сувенирной продукции.

Видео с производства компании Пластфактория — наш уже постоянный клиент, который занимается POS-материалами и работает с крупными косметическими брендами.

голоса

Рейтинг статьи
