Очень часто требуется самостоятельно разветвить проводку по дому, установить розетки и коммутаторы. Главное – иметь под рукой инструкцию и схему верной установки. Так как подключить выключатель света своими руками очень просто, все можно сделать без помощи специалистов.

Существуют различные типы переключателей света, которые используются для управления лампами в квартире или доме. Рассмотрим основные:

1. Одноклавишные;
2. Двухклавишные;
3. Трехклавишные;
4. Сенсорные;
5. Дистанционные.

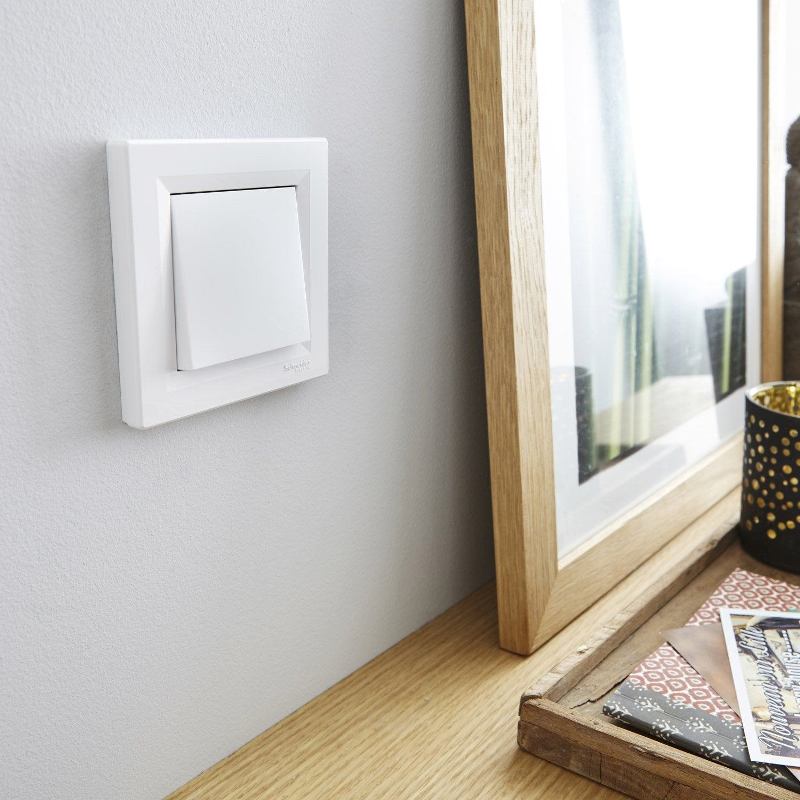

Одноклавишный коммутатор света является самым простым из существующих. В корпус устройства при помощи винтового соединения устанавливается металлическая скоба. Она управляет выключающей пластиной. По бокам скобы расположены лапки, при помощи которых вся конструкция устанавливается в коробку. Также в корпусе находится отделение с проводами.

Двухклавишный представляет собой два одноклавишных выключателя в одном корпусе. Особенностью является большее количество групп проводов. Вы можете подключить люстры с большим количеством лампочек или несколько ламп в разных комнатах. Аналогичную конструкцию имеют и трехклавишные модели.

Фото — одно и двух клавишные

Сенсорная модель работает за счет электрической схемы, встроенной в корпус. Часто оснащаются диодом, подсветкой или регулятором выключения. В коробе установлен специальный инфракрасный индикатор, который распознает тепло человеческого тела и замыкает контакты лампы. Модель с индикатором часто используется в местах общественного пользования.

Фото — сенсорный

Дистанционный прекрасно подойдет для управления освещением большого дома или квартиры. Он состоит из выключателя, оснащенного приёмником сигналов, и блока управления. Вы можете включать и выключать свет непосредственно от блока или используя для этой цели пульт. В основном используется в различных комплексах, а также в системе «Умный дом».

Фото — дистанционный

Как подключить проходной выключатель — схема управления светильником из 2 мест

Процедура подключения проходного выключателя мало чем отличатся от подключения обычного выключателя. Разница только в количестве контактных клемм и подводимых проводов. У проходного выключателя их три.

Учтите заранее, что от распределительной коробки к такому выключателю вам надо протянуть трехжильный провод.

Проходной выключатель схема подключения — управление светильником из 2 мест

В схеме используются два проходных выключателя и распределительная коробка, в которую заведены провода от управляемого светильника и трехжильные провода от выключателей.

Фазный провод от распаечной коробки подключается к общему входному контакту первого проходного выключателя. Два других (выходных) контакта соединяются с проводами, идущими от аналогичных контактов второго выключателя. А общий (входной) контакт второго выключателя соединяется с проводом, идущим от светильника.

Второй провод от светильника напрямую соединяется с нулем распаечной коробки.

Сечение трехжильного провода, подводимого к проходным выключателям нужно подбирать в соответствии с мощностью управляемого светильника.

Виды проходных выключателей

Выпускаются выключатели проходные с различным числом клавиш. Одноклавишные мы уже рассмотрели. Проходной выключатель двухклавишный используется для подключения/отключения двух ламп, находящихся в разных точках.

Такая схема будет состоять из двух выключателей с двумя клавишами и двух осветительных приборов. Лампы могут находиться и в одной люстре, тогда можно менять освещенность помещения.

Трехклавишный выключатель, по аналогии с двухклавишным, предназначен для включения трех ламп.

Подключение трехклавишного проходного выключателя — схема — Фото

Схема подключения проходного выключателя позволяет включать лампочки из трех точек. Нужно будет взять два одноклавишных и один перекрестный выключатели, который, в простейшем случае, представляет два переключателя одноклавишных с внутренними перемычками. Применяя два перекрестных выключателя, собирают управление из четырех мест.

Схема подключения

Сначала немного основных принципов, чтобы вы поняли саму суть работы проходного выключателя.

1. От каждого проходного устройства в распределительную коробку приходит провод из трёх жил.
2. От первого проходного выключателя одна жила соединяется с фазой питающей сети.
3. Одна жила второго выключателя соединяется с фазным проводом осветительного прибора.
4. Между собой оба коммутационных аппарата электрически увязываются в распределительной коробке путём попарного соединения двух оставшихся жил.

А теперь более подробно рассмотрим подключение в электрическую сеть двухклавишного проходного выключателя.

Возьмите в руки проходной переключатель на две клавиши и внимательно рассмотрите его тыльную сторону. Подсоединение проводов выполняется на шесть клемм (то есть по три на каждую клавишу).

Клеммы все промаркированы. Те, которые имеют маркировку «1» с нарисованной рядом стрелочкой, соединяются с аналогичными клеммами второго проходного выключателя. Точно также необходимо соединить между собой проводами клеммы с цифрой «2» и нарисованной рядом стрелочкой. В этом случае удобно использовать четырёхжильный провод.

В первом выключателе есть ещё две клеммы «L1» и «L2», к ним производится подключение фазного провода из питающей сети. Во втором выключателе клеммы с маркировкой «L1» и «L2» соединяются соответственно с двумя приборами освещения. Такие соединения выполняются двухжильным проводом.

Подробный разбор схемы подключения смотрите в этом видео:

Двухклавишный проходной выключатель: управление двумя группами светильников из нескольких мест

Прежде чем приступать к решению вопроса подсоединения двухклавишного проходного выключателя, для начала необходимо разобраться с его конструкцией. По сути, это два одинарных проходных выключателя, установленных в один корпус. Осознав этот нюанс, вы без труда сможете разобраться с его подсоединением. Выполняется оно аналогичным способом, как и монтаж обычного одноклавишного проходного выключателя за исключением двух моментов.

На первый выключатель, а вернее на две его одинаковые части, подача электроэнергии осуществляется одним проводом (между собой две клеммы разных его частей просто соединяются перемычкой). На втором выключателе, с которого осуществляется подключение осветительного прибора, каждая из выходных фаз питает свой осветительный прибор.

Подключение двухклавишного проходного выключателя

Схема подключения двухклавишного проходного выключателя

Подводя итоги всему вышенаписанному, можно прийти к выводу, что оперируя проходными и перекрестными выключателями с разным количеством клавиш, можно строить достаточно сложные схемы, позволяющие управлять освещением из необходимого количества мест – по большому счету, их может быть много. Другое дело – целесообразность таких схем. Как правило, в быту все ограничивается максимум тремя местами управления. Редко, но все-таки возникает необходимость включать и выключать свет из четырех и даже пяти мест. Но суть не в этом – дело в том, что освоив простой одноклавишный проходной выключатель и принцип его монтажа, вы с легкостью сможете оперировать этими устройствами и создавать любые удобные для вас схемы.

Как работает схема управления освещением с трех мест с помощью проходных и перекрестного переключателей

Перекрестный переключатель обозначен буквой икс (Х). Работа схемы обозначена по аналогии с вышеописанной схемой проходных выключателей.

Представьте что это управление освещением в подъезде трехэтажки. Проходной переключатель №1 установлен на 1 этаже, перекрестный переключатель- на 2 этаже, а проходной переключатель №2- на третьем этаже.

Итак, включаем свет (нажимаем клавишу переключателя №1)- лампочка горит, электрический ток по фазному проводу проходит как нарисовано красной линией:

Далее: нажимаем клавишу первого проходного переключателя- лампочка гаснет:

Поднимаемся на второй этаж и проверяем перекрестный переключатель-нажимаем клавишу, включается свет:

Нажимаем клавишу обратно, выключаем свет:

Поднимаемся на третий этаж ко второму проходному выключателю, нажимаем у него клавишу- включается свет:

Оставляем проходной переключатель №2 в этом положении, спускаемся на 2 этаж и нажимаем клавишу перекрестного переключателя- выключаем свет:

Опять же- оставляем в таком положении перекрестный переключатель и спускаемся на первый этаж, нажимаем клавишу первого проходного переключателя- свет включается:

Вот таким образом и работает схема управления освещением с трех мест с помощью проходных и перекрестного переключателей.

При такой схеме в распредкоробке уже будет 7 соединений.

Если необходимо управлять освещением не с трех, а с четырех, пяти и более мест, то для этого просто добавляют еще необходимое количество перекрестных переключателей между проходными, вот и все!

Например вот как на этой схеме что я нарисовал:

Если же управлять каждой лампочкой с любого этажа- то придется устанавливать по три выключателя на каждом этаже- на первом и третьем этаже по три проходных выключателя, а на втором этаже- три перекрестных выключателя.

И собирать три таких схемы- по одной схеме на каждую лампу. Можно сделать и по одному двойному, одному простому проходному выключателю на первом и третьем этаже, а на втором сделать так же один двойной перекрестный и плюс одинарный перекрестный- в этом случае на каждом этаже будет по две установочные коробки под выключатели.

Но схемы собирать все равно придется три)))

На этом у меня все, надеюсь понятно объяснил схемы проходных выключателей?

Напоследок- видео по теме

Выключатели проходного действия

Удобство и практичность этого вида приборов очевидны. Электрические сети, оснащенные подобными коммуникаторами, эксплуатируются более эффективно, так как в конечном итоге реально отмечается экономия энергии.

К примеру, для перехода через длинный коридор на входе освещение включается, а на выходе отключается. Эта функция реализуется всего лишь двумя приборами, смонтированными в разных концах коридора.

Если сравнивать конструкцию с обычным прибором включения/отключения, разница отмечается в количестве рабочих контактов приборов. Конструкция простого выключателя обеспечивает только замыкание/размыкание двух контактов.

Разводка подключения проходного выключателя предполагает создание трёх рабочих линий, из которых одна является общей, а две других – перекидными. Так появляется возможность управления участком электрической цепи из различных точек.

Все тонкости выбора и виды проходных выключателей описаны здесь.

Принцип работы одноклавишной модели

Собственно, принцип функции выглядит простым и понятным. Существующие в составе конструкции перекидные контакты в первом положении замыкают один сегмент цепи и размыкают другой, а во втором положении перекидных контактов схема инвертируется.

На корпусе каждого фирменного выключателя всегда имеется принципиальная схема его подключения. К примеру, в распоряжении пользователя есть одноклавишный прибор. Необходимо включить его в простую схему управления одним светильником.

Подробная инструкция по монтажу одноклавишного выключателя представлена в этом материале.

Если обратиться к схеме установки одноклавишного проходного выключателя, что содержится на его корпусе, действия пользователя сводятся к следующему:

1. На первый (C) контакт подключается общая линия.
2. На второй (P) и третий (P) контакты подводят перекидные сегменты.
3. Устанавливают два прибора в ранее намеченных точках.

Одинаковые по нумерации перекидные контакты (P) двух выключателей соединяются один с другим проводниками. Первые (общие – Common) контакты двух приборов соединяются – один с фазным проводом, второй с «нулевым» через лампу светильника.

Работа схемы тестируется следующим образом:

1. Смонтированный участок цепи обеспечивают напряжением.
2. Переводят клавишу первого выключателя в режим «Вкл».
3. Осветительная лампа загорается.
4. Следуют к точке размещения второго прибора.
5. Меняют текущее положение клавиши второго устройства.
6. Осветительная лампа отключается.

Теперь, если проделать все операции в обратном порядке, эффект действия системы освещения получится аналогичный. Так констатируется нормальная работа схемы.

Как выполнить реальный монтаж?

Прежде чем начинать установку квартирного (или иного) проходного выключателя, рекомендуется вычертить монтажную схему, примерно такую:

Подвод тока на участок схемы с проходными выключателями, как правило, осуществляется через стандартную распределительную коробку. Таким образом, первый шаг инсталляции – подбор оптимального места под распределительную коробку, установка ее и подвод электрической проводки. Кабель в коробку выводят трёхжильный (фаза-ноль-земля).

Помимо установки распределительной коробки естественной остаётся необходимость подготовки ниш под монтаж шасси проходных выключателей. Для них также выбирают наиболее удобные места. Обычно монтируют приборы рядом с коробками проходных дверей.

Завершив подготовительные инсталляционные процедуры, переходят к подключению разведённых линий проводников. Первой подсоединяется к любому из выключателей, к его 1 выводу (фазный проводник).

Далее проводят соединение проводников между перекидными контактами. Последней соединяется линия нуля на оставшийся свободным первый контакт второго выключателя. Останется подвести напряжение к собранной цепи (включить защитный автомат) и протестировать сборку на корректную работу.

Конструкции перекрёстного исполнения

Существует модификация приборов – перекрёстные выключатели. Конструктивно представляют собой приборы с коммутацией на четыре контакта. Их главное предназначение – помощь в устройстве схем коммутации светильников и других приборов из трёх и более точек управления.

Между тем, для реализации подобных схем с участием в структуре перекрёстных моделей требуется использовать обычные проходные выключатели. Схемная реализация предполагает включение перекрёстных модификаций последовательно между парой обычных проходных коммутаторов. У перекрёстной модели имеется пара входных и пара выходных клемм.

О тонкостях монтажа перекрестных выключателей читайте далее.

Выпускаются изделия для внешнего (накладного) монтажа и устройства для использования в сетях скрытой проводки. Существует обширный выбор по нагрузочным способностям, а разнообразие по цветовой гамме и дизайну также не ограничивает пользовательских потребностей.

Схема подключения проходного выключателя с двух мест и более

В случае необходимости управления светом в комнате из более двух мест, то нужно приобрести перекрестный выключатель, который оснащен двумя выходами и двумя входами. Схема подключения немного сложнее, чем из двух мест, но разобраться в принципе работы возможно.

Чтобы организовать трехместное управление требуется выполнить следующие действия:

1. Нулевой провод подсоединяется к источнику света, а также выполняется заземление.
2. Фаза монтируется к входному контакту одного из проходных переключателей.
3. Свободный провод от лампочки подсоединяется к входному контакту другого выключателя.
4. Поочередно соединяются контакты двух проходных переключателей и перекрестного выключателя.

На основе данной схемы легко можно собрать схемы подключения на четыре или пять точек. В подобных случаях необходимо увеличить количество перекрестных переключателей. Они обязательно должны быть установлены между проходными устройствами.

Схема проходного выключателя на 3 участка

Также быстро и просто может быть реализована схема установки проходного выключателя на несколько участков. В квартирах требуется связать вместе чаще всего три осветительных прибора. Для этого понадобится приобрести дополнительно перекрестные коммутаторы.

Итак, как подсоединить проходной выключатель, например, на три участка? В таких устройствах имеются уже 4 контакта, поэтому потребуется кабель на четыре жилы. Метод подключения следующий: выходная контактная пара первого рубильника соединяется с проводами за ним следующего и так далее. Общий контактный провод контактируется с кабелем, идущим от осветительного прибора. Провода фазы требуют подключения к коробке распайки и входу первого коммутатора. Если схема как подключить проходной выключатель вам кажется сложной, то на помощь придет подробное видео к ак подключить проходной выключатель .
