Как сделать WiFi антенну своими руками; подробное руководство с фотографиями

Содержание

Как сделать WiFi антенну своими руками — подробное руководство с фотографиями

Иногда мощности уже имеющегося роутера может не хватать и ноутбук будет медленно ловить сигнал, а покупать новый – затратно. В таком случае можно сделать WiFi антенну своими руками, и тем самым усилить сигнал. Чаще всего такая нужда возникает, если требуется передать сигнал на большое расстояние, или между двумя точками находится слишком много преград. Самодельные антенны можно изготовить даже из подручных средств, и некоторые из инструкций мы приведем ниже.

WiFi антенна своими руками

Название CANTENNA происходит от словосочетания «CAN+ANTENNA» (банка+антенна). CANTENNA это открытый цилиндрический волновод (волновод это полая металлическая трубка используемая для передачи высокочастотных радиоволн), который сконструирован из доступных материалов — консервной банки или металлической трубки. Размер (диаметр и длинна) многих жестяных банок поддерживает волновое распространение на частотах порядка 2 ГГц.

Благодаря простому дизайну, легкой сборки и работой на частоте максимально приближенной к 2.4 GHz (частота WiFi сетей) практика изготовления антенны из жестяной банки своими руками получила широкое распространение. CANTENNA это направленная Wi-Fi антенна изготовленная своими руками, которая будет полезна на коротких или средних дистанциях, хотя в некоторых случаях удавалось добиться увеличения предела досягаемости беспроводного соединения до 6-7км.

Усиление сигнала WiFi с помощью антенн

Простейшую антенну для WiFi роутера можно сделать в домашних условиях, но она будет служить только для перенаправления радиоволн. Усилить сигнал таким способом можно только в определённой части помещения. Такие антенны просты в реализации, а чертежи для их создания можно найти на сайтах радиолюбителей.

Ещё более простой вариант — экран, который можно вырезать из алюминиевой банки за несколько минут. Принцип его действия основан на отражении радиоволн, генерируемых антенной роутера. При этом, часть волн поглощается материалом, поэтому с обратной стороны экрана сигнал WiFi будет хуже. Эффективность такого экрана довольно низкая — не более 20% усиления.

Самым эффективным методом усиления сигнала является профессиональная антенна. В отличие от самодельных вариантов, большинство таких устройств — всенаправленные. Это помогает усилить уровень сигнала в любой точке помещения, а не только в направлении антенны. Как и в случае со встроенной, такая антенна распространяет радиоволны перпендикулярно своей оси, поэтому оптимальный способ её направления — вертикальный. Бюджетный вариант таких моделей можно выбрать на AliExpress.

Если ваш роутер не поддерживает подключение таких устройств, вы можете воспользоваться внешним WiFi адаптером с антенной. Он подключается к ноутбуку или компьютеру и обеспечивает не меньшее усиление. Также можно использовать оба устройства для получения максимального эффекта.

Способы усилить сигнал Wi-Fi

Пару слов о важных характеристиках роутера

Многие пользователи выбирают слишком дешевые модели роутеров, совершенно не смотря на их характеристики. Меж тем, нередко эти бюджетные устройства, часто не могут обеспечить скорость даже в 2÷4 Мбайтс, постоянно обрывая связь.

В общем-то, здесь мое краткое резюме такое: для нормальной работы сети во всем доме — у Вас должен быть современный роутер (слово подчеркнуто не случайно).

На что смотреть при выборе роутера:

  1. поддержка макс. скорости передачи данных: от 300 Мбит в секунду (прим.: режимы работы «AC» или «N»);
  2. 2 и более антенны (чем антенна больше — тем, как правило, сильнее сигнал);
  3. оперативная память: желательна не ниже 128 Мегабайт;
  4. процессор: с частотой не ниже 240 Мегагерц;
  5. марка роутера от известного бренда: Zyxel (линейка Keenetic), D-Link, ASUS, Tenda, Tp-link и Trendnet.

Роутер Tenda: обратите внимание на модели с 4-ю (6-ю) антеннами. Они обеспечивают наилучший уровень сигнала

Кстати, достаточно неплохие роутеры сегодня можно приобрести в китайских интернет-магазинах — https://ocomp.info/kitayskie-internet-magazinyi.html

Уровень сигнала в настройках роутера

В некоторых моделях роутеров можно вручную регулировать мощность сигнала (особенно это относится к моделям с 4-ю и более антеннами).

По умолчанию, обычно, уровень сигнала в настройках установлен на среднюю величину. Если вам ее недостаточно — стоит изменить параметр на максимальный .

Чаще всего, этот параметр можно изменить в настройках беспроводной сети в веб-интерфейс роутера. Как это выглядит в устройстве от Tenda — представлено на скрине ниже.

В помощь! Как открыть настройки Wi-Fi роутера (вход в веб-интерфейс). Что делать, если страница с настройками не открывается — https://ocomp.info/kak-zayti-v-nastroyki-routera.html

Уровень сигнала беспроводной сети / роутер Tenda

Обратите внимание, что у некоторых роутеров, чтобы изменить уровень сигнала, необходимо воспользоваться доп. вкладкой (пример — TP-Link, нужный параметр — «Мощность передатчика») .

TP-Link — настройка беспроводного режима

Важно!

В английской версии прошивки роутера уровень сигнала обозначается как Transmit Power или Tx Power .

Где расположен роутер

Очень большое значение на качество сигнала влияет расстояние от роутера до ноутбука (телефона или др. устройства, принимающего сигнал). Также имейте ввиду, что стены, зеркала, стекла, металлические двери и пр. — серьезно могут снизить уровень сигнала.

Не знаю какая планировка у пользователя, задавшего вопрос, но я в статье приведу одну из популярных (для 2-х комнатных квартир). На рисунке ниже я показал схематично два варианта размещения роутера:

1 вариант (слева) : роутер стоит в одной из комнат. Другая комната за стеной, преодолев которую, сигнал станет слабее на порядок. Скорость сети Wi-Fi на ноутбуке в этой комнате, скорее всего, будет работать значительно хуже (медленнее), чем на ноутбуке, находящимся в одной комнате с роутером.

2 вариант (справа) : если же поставить роутер в коридоре — то два ноутбука, практически, будут в зоне прямой видимости роутера (если не считать межкомнатных дверей — которые, обычно, не такие плотные, как входные двери и на качество сигнала не оказывают существенного влияния). Естественно, этот вариант предпочтительнее.

Расположение роутера в квартире: справа — вариант намного удачнее

Планировка, конечно, схематическая и каждый конкретный случай индивидуален. Но старайтесь размещать роутер так, чтобы устройства к нему были как можно ближе, чтобы сигналу приходилось огибать как можно меньшее количество препятствий.

Читать еще:  Сушилка для обуви из ПВХ труб

И еще одно : старайтесь не размещать роутер на полу — гораздо лучше повесить его на стену в метре от пола (либо положить на полку, можно даже на самую высокую 👌).

Не совпадает ли радио-канал вашей сети с соседским

Наверняка, когда вы искали и подключались к своей Wi-Fi сети, то видели, что помимо вашей сети, есть еще несколько соседских. Все бы ничего, но, если радио-каналы у всех одинаковые — качество сигнала сети будет значительно ниже (возможны обрывы).

Вообще, в России используется 13 каналов (от 1 до 13 соответственно). В общем-то, этого достаточно, чтобы не пересекаться с соседями. ✌

Чтобы узнать какие каналы используются роутерами, расположенными недалеко от вас (за стенкой 😊), необходима специальная утилита — InSSIDer.

Примечание. Подобную информацию также можно узнать в настройках роутера (по крайней мере, свой канал).

InSSIDer

Простая бесплатная утилита. После запуска, выберите свой адаптер (беспроводной или Wireless) в настройках, и нажмите кнопку сканирования. Через мгновение увидите все Wi-Fi сети в вашей округе, их название, скорость работы, канал и пр. свойства (см. скриншот ниже). Посмотрите, какие каналы не заняты и запомните их (либо те, которые наименее используются).

В моем примере ниже свободны 12, 7, 5, 2 каналы.

Теперь определив боле-менее оптимальный канал, вам необходимо зайти в настройки роутера.

В веб-интерфейсе роутера откройте раздел «Настройки беспроводной сети» (если у вас английская версия прошивки — то что-то вроде «Wireless Settings»).

Далее найдите строку «Канал» (для англ. — Channel) и измените значение с «Авто» на ваше оптимальное (например, «5» ). Сохраните настройки (роутер должен уйти на перезагрузку).

Настройка канала в роутере TP-Link

Защищена ли ваша Wi-Fi сеть паролем

Конечно, этот совет банален, и всё же.

Некоторые пользователи, почему-то, не устанавливают на свою Wi-Fi сеть пароль (одни — чтобы легче и быстрее можно было подключаться к своей сети, другие — считают, что у них в сети нет ничего такого, что следовало бы защищать).

Здесь дело в том, что вашу сеть просто могут занять скачиванием каких-либо файлов (фильмов, игр и пр.). Таким образом, скорость доступа упадет.

Подобный случай был с одним моим знакомым, который каждый вечер жаловался на свою сеть. А причина была в том, что вечером сосед подключался к его сети и качал торрент-файлы. 😊

Ниже привожу ссылку на статью о том, как поставить или поменять пароль на Wi-Fi сеть.

В помощь!

Антенна на роутере — а не заменить ли ее

У любой антенны есть такой показатель, как усиление сигнала, и измеряется он в дБи (dBi). У стандартных антенн роутера, обычно, этот показатель составляет 2-5 дБи (что не очень много).

Чтобы усилить антенну — многие «умельцы» предлагают закрепить на ней различные штуки: чаще всего, вырезаемые из алюминиевых банок (как на фото ниже). Как правило, эффект они дают минимальный.

Пример антенны на роутере из алюминиевой банки

Гораздо больший эффект может дать покупка и установка специальной антенны на 10-20 дБи (т.е. усиление сигнала будет выше в несколько раз). Кроме того, такие антенны идут с удлинителем, и вы сможете разместить ее в более удобном месте, нежели прямо возле роутера. В общем-то, хороший выход, на мой скромный взгляд.

Примечание! Как заказать антенну (или другой товар) на AliExpress со скидкой (покупка в интернет-магазине с экономией) — https://ocomp.info/kak-zakazat-tovar-na-aliekspres.html

Антенна на 10 dBi

Репитер (усиление сигнала и расширение радиуса сети)

Кроме покупки антенны, можно задуматься о покупке репитера . Очень полезная штука в больших домах и квартирах.

Репитер — это специальное устройство, которое предназначено увеличить радиус действия и улучшить сигнал Wi-Fi сети. Смысл устройства в том, что он принимает сигнал Wi-Fi от роутера, и раздает его. Таким образом, благодаря этому устройству, удается расширить зону Wi-Fi на весь большой дом (квартиру).

На планировке ниже показан большой двухэтажный дом, на котором установлен репитер у лестницы: для усиления сигнала на втором этаже и в комнате за углом.

Как работает репитер (примерная схема)

Кстати, репитер, представляет из себя небольшую коробочку (что-то типа блока питания), подключаемую к обычной розетке (пример ниже). Настройки у него простейшие, поэтому на них даже не останавливаюсь в этой статье.

Цена на средний репитер в России колеблется в районе 800-1500 руб. (относительно недорого, если сравнивать со стоимостью нового роутера или сверлением стен и прокладкой кабеля).

Тест Wi-Fi адаптеров: внешний адаптер выигрывает на порядок

И последнее, на чем хотел остановиться.

Встроенный в ноутбук адаптер Wi-Fi (с помощью которого он и принимает сигнал) не отличается большой мощностью (обычно). И результаты небольшого теста стандартными средствами Windows полностью это подтверждают (посмотрите на скриншот ниже — на нем показаны результаты):

  1. слева — самый обычный ноутбук нашел всего только одну сеть Wi-Fi (прим.: роутер находился за стенкой);
  2. справа — внешний Wi-Fi адаптер Alfa 036H нашел 8 беспроводных сетей (прим.: в тех же условиях)!

Обычный ноутбук и адаптер Wi-Fi Alfa AWUS036NHR (не реклама, приведен в качестве примера!)

Логичный вывод вытекает сам: если вы хотите улучшить прием Wi-Fi на своем ноутбуке или ПК (телевизоре) — возможно стоит задуматься о нормальном внешнем Wi-Fi адаптере?!

В общем, выбор за вами. Все варианты, предложенные в статье, дают реальный результат и влияют непосредственно на качество и скорость работы вашей Wi-Fi сети.

Как сделать усилитель для сигнала Wi-Fi из обычной пивной банки

Как знают все пользователи домашнего Wi-Fi, от него не всегда удаётся добиться нормального покрытия в каждом углу вашего дома, а если вы хотите отнести компьютер куда-нибудь действительно подальше от роутера – вам вполне вероятно придётся существенно усилить беспроводной сигнал.

Расширение существующего Wi-Fi сигнала, чтобы он покрывал большую площадь, не очень хитрая задача.

И первым и самым простым действием здесь будет проверить текущие настройки вашего роутера. Многие современные роутеры поддерживают два базовых стандарта: 802.11b и 802.11g. Отключите 802.11b – это устаревший и медленный стандарт, который будет тормозить ваше соединение. Это даст вам дополнительную мощность сигнала, но вряд ли добьёт до самых отдалённых точек, которые могли бы вам понадобиться.

Далее, проверьте место размещения вашего роутера. И хотя эта коробка может плохо вписываться в ваш интерьер, постарайтесь избегать размещения её в глубине вашего дома или напротив внешней стены. Wi-Fi роутеры лучше всего работают без физических препятствий вроде бетона или кирпичей, которые будут блокировать их сигнал. Разместите его в центре дома, либо сместите ближе к той зоне, в которой хотите получить сильный сигнал. Но знайте, что покрытие других частей дома от этого пострадает.

Теперь, когда роутер размещён подходящим образом, вы можете заняться увеличением дальности его сигнала. Многие говорят, что удачно размещённая банка из-под Кока-Колы, пива или немного алюминиевой фольги могут в этом помочь, добавив вам одну-две полоски мощности. Посмотрите приведённое ниже небольшой мануал о том, как сделать собственный усилитель Wi-Fi.

1.Промываем банку водой.

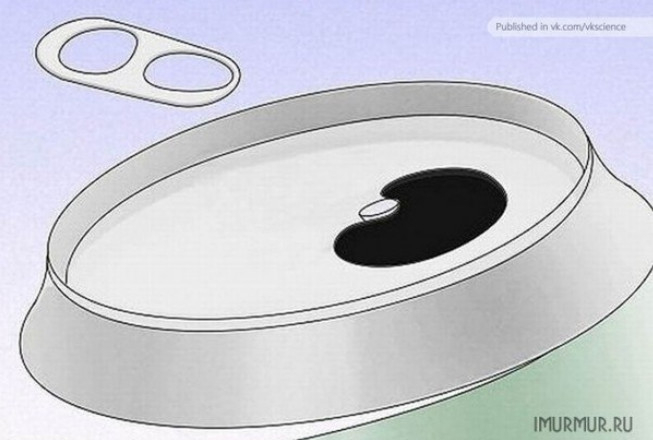

2.Отламываем открывашку.

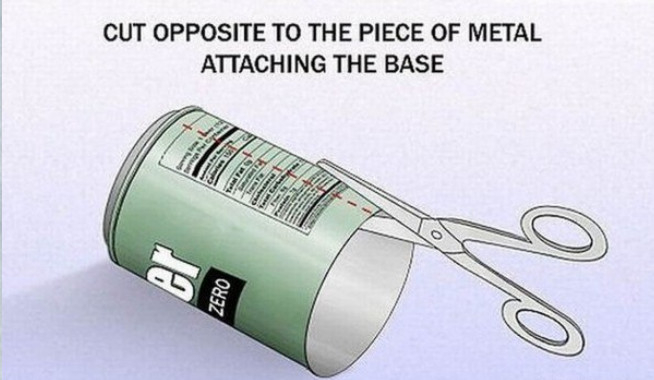

4.Отрезаем верхнюю часть, но не целиком: оставляем кусочек неразрезанного металла.

6. Разгибаем, делаем подобие антенны.

7. .С помощью жвачки или пластилина закрепляем на роутере.

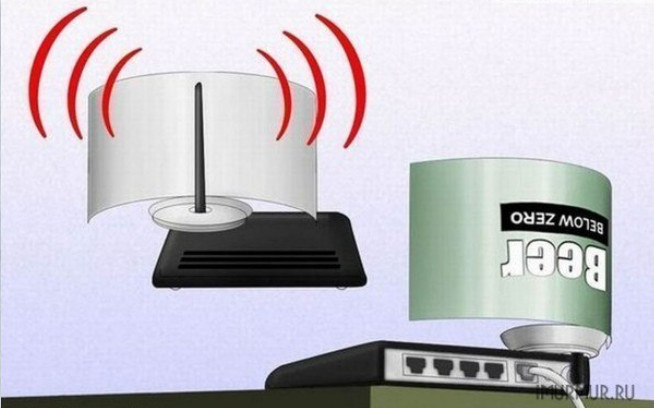

8.Усилитель сигнала готов. Не забываем направить отражатель в нужную сторону.

Читать еще:  Проект подвесной диван-кровати на дачу (чертежи)

Подобная самодельная модификация прекрасно подойдёт, если вам не удаётся отцентрировать роутер внутри вашего дома — или если вы хотите предотвратить использование вашей сети соседями — поскольку она заставит сигнал отражаться от металла в обратном направлении.

PS. Если вы хотите иметь возможность пользоваться Wi-Fi удалённо – например на пикнике, где никаких беспроводных сетей поблизости не наблюдается, вам придётся прибегнуть к одному из двух возможных решений: Подключить тарифный план, который позволит превратить ваш телефон в хотспот, или приобрести собственный хотспот вроде Mi-Fi.

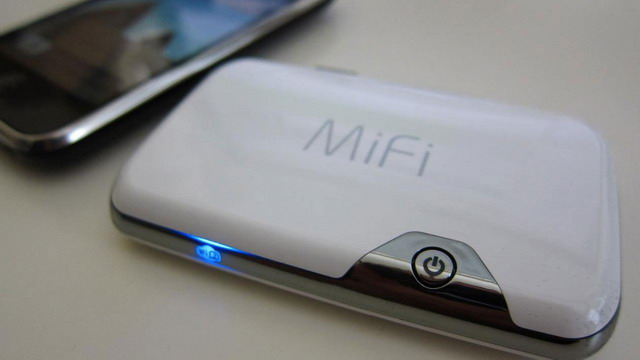

Этот небольшой мобильный девайс карманного формата соединяет множество устройств при помощи вашего сотового оператора. Само устройство стоит 50 долларов, плюс расходы на тарифный план.

Установка WiFi антенны

При монтаже любого типа антенн, необходимо учитывать, откуда идет источник сигнала. В условиях современной городской застройки он может очень сильно терять в эффективности как из-за плотности домов, так и из-за материалов, из которых они сделаны. Привожу таблицы, из которой можно приблизительно понять, насколько ухудшает работу точки доступа тот или иной материал. Самым главным параметром здесь будет «Эффективное расстояние» (ЭР). Рассчитывать его надо следующим образом. Например, в характеристиках роутера указано, что он работает на 400 метров. подразумевается, что при прямой видимости. Вас же от него отделяет межкомнатная стенка, у которой ЭР равно 15%. Рассчитываем: 400 м умножаем на 15% и получаем 60 метров. То есть через стену 15-20 см роутер будет «стрелять» всего на 60 метров. При этом, если присоединить к нему антенну в 15-20 децибел, то эта потеря нейтрализуется.

ПрепятствиеПотери в децибелах (dBi)ЭР
Открытое пространство100%
Окно без тонировки (отсутствует металлизированное покрытие)370%
Окно с тонировкой (металлизированное покрытие)5-850%
Деревянная стена1030%
Межкомнатная стена (15,2 см)15-2015%
Несущая стена (30,5 см)20-2510%
Бетонный пол/потолок15-2510-15%
Монолитное железобетонное перекрытие20-2510%

Как усилить сигнал Wi-Fi с помощью пивной банки

Как построить баночную антенну на 2,4 GHz

Еще антенны диапазона 2,4GHz

Подходит для беспроводных сетей ( wireless ) по стандарту 802.11 b и, вероятно, для других приложений, работающих на этой частоте.

Что тебе понадобится:

1) консервная банка

2) N -гнездо («мама») и пара винтиков

3) Отрезок 2мм медного провода

КОНСЕРВНАЯ БАНКА

Во-первых, понадобится консервная, из под краски, кофе и т.п. банка. Естественно, пустая и чистая внутри. Диаметр банки должен быть в пределах 7.5 см – 10 см, по подсчетам, самый оптимальный размер примерно 9,2 — 9,3 см (успешно использовались банки с половиной данного диаметра, сам не пробовал). Высота банки должна быть более 13,5 см, но хорошие результаты могут давать как и более низкие, так и, конечно же, более высокие баночные антенны.

Банка, или по крайней мере дно банки, должны быть из из ровной жести, не волнистой. Я пробовал также и волнистую, оптимально короткую банку , результат был такой же хороший и даже лучше, чем с банкой из абсолютно ровной жести. Так что можно свободно экспериментировать с различными банками.

Однако , не имеет смысла срезать верхний край банки, так как это сделал я . Ты конечно получишь более-менее ровные края, но без несущей части банка легко развалится по шву.

Я приобрел себе N -гнездо в Tevalo , однако, их можно найти и в других подобных магазинах. N -гнёзда есть преимущественно двух типов: закрепляемые с помощью винтов и такие, на которых есть своя гайка крепления. Нет никакой разницы какое из гнезд взять, я купил вариант с винтами (стоило около 40 крон). Если у кабеля, выходящего из твоей wireless сетевой карты, на конце какой-то другой контакт, то тебе будет необходимо соответствующее ему гнездо.

Медный провод

Диаметр провода должен быть примерно 2 мм, длина примерно 3,1 см. Такой отрезок я получил из кабеля, оставшегося после электроработ , сняв с него изоляцию. Некоторые источники советуют использовать 4 мм провод. Сам не пробовал, поэтому не могу советовать.

Отрежь от медного провода прямой кусок длиной примерно 3,1 c м и припаяй его к центральному контакту N -гнезда, держа провод как можно прямо. Следи внимательно, чтобы случайно не замкнулись центральный контакт с боковым . Волновод, или он же кусок провода, после закрепления его на внутренней поверхности банки, должен быть выше этой поверхности на 3,07=

3,1 c м. Точную длину получишь уже закрепив гнездо к банке и померив. Чем точнее размеры, тем лучше результат и тем сильнее сигнал.

Введи свои данные и подсчитай


Теперь рассчитай по диаметру своей банки подходящее расстояние от волновода (куска провода) до дна банки. Для этого расстояния хорошо подходит ¼ длины волны проводника ( guide wavelength ). Это расстояние означает расстояние от внутренней стенки банки, а не от того места, где кончается стенка банки. Необходимо также точно просверлить и отверстие, т.к. от правильности расстояния зависит то, как волны будут интерферировать и, соответственно, как усилится или ослабится сигнал. Чем точнее размеры, тем лучше результат и тем сильнее сигнал. Волны отражаются от внутренних стенок банки и поэтому, при поиске правильного места следует учитывать, что дно банки находится выше, чем конец стенки. Затем следует просверлить в правильном месте отверстие, чтобы нормально закрепить гнездо. При необходимости просверлить отверстия и для винтов крепления. Если под рукой не окажется сверла, то можно использовать гвоздь и напильник. Теперь осталось закрепить на стенку банки N -гнездо с припаянным к нему отрезком провода. Не помешает счистить краску в месте крепления, что улучшит контакт гнезда с банкой. Антенна готова, можно подсоединять кабель и начинать опробовать.

Направление

Сила сигнала во многом зависит от направления, так что направлять антенну надо достаточно точно. Я например направляю так, что прежде устанавливаю её в горизонтальном направлении, а затем осторожно двигаю в вертикальном направлении. Направлять надо почти так же как ствол ружья, т.е. прямо по направлению к цели. Но иногда бывает и так, что связь лучше всего тогда, когда направление антенны не совсем совпадает с направлением на точку прицеливания. Надо просто пробовать.

Ага. для защиты от излучения неживой и живой природы необходимо закрыть чем-нибудь открытый конец антенны. Например, подходящей пластиковой крышкой, которая пропускает микроволны. Подходит крышка или нет можно проверить в микроволновй печи, поскольку она работает на подобных частотах. Помести испытуемую крышку в микроволновую печь вместе со стаканом воды (т.к. пустую или почти пустую печь нельзя включать), включи на 1-2 минуты, до тех пор пока не закипит вода. И если обнаружишь, что вместе с водой нагрелась и крышка, то данный материал не годится для того, чтобы закрыть отверстие антенны, т.к. он не пропускает микроволны.

Для удаления конденсата можно сделать маленькое отверстие в нижней части антенны. Это должно предотвратить быстрое ржавление антенны.

Вообще, ржавчина ослабляет сигнал, да и консервные банки ржавлению долго не противостоят. Так что если связь начнет ухудшаться и направление (прицеливание) антенны и т.п. больше не помогает, то стоит пойти в магазин за новой банкой.

Также ослабляет сигнал каждое соединение или каждый метр кабеля, соединяющий антенну и сетевую карту. Мой приблизительно 10 метровый кабель ослабляет сигнал как минимум на пару децибелл . Так что, чем меньше всяких штучек, тем лучше.

Читать еще:  Как можно легко поставить забор из профнастила самостоятельно?

Тех. характеристики

Использовал Buffalo AirStation WLI — PCM — L 11 G карту, на частоте 2425 МГц. Access point находится на на мачте , на удалении примерно 1-1 ,5 км. Наилучший стабильный сигнал, который я получил, направляя точно мою банку, был таким:
Link Quality : 13/92 (качество соединения),
Signal level : -85
dBm (уровень сигнала),
Noise level : -98
dBm (уровень шума)
Для сравнения, предыдущая «антенна», представлявшая из себя торчащий кусок провода, за которым был кусок жести, показала такие максимальные результаты:
Link Quality : 6/92, Signal level : -91 dBm ,
Noise level : -98
dBm

Усиление сигнала на 3 db означает улучшение сигнала почти в два раза, в моём случае это четырехкратная разница. Link Quality примерно при 6-9 позволяет данным двигаться уже со скоростью

150-250 kb / s , так что при 13 была бы уже довольно хорошая скорость.

По адресу http :// www . turnpoint . net / wireless / has . htm найдете самодельные антенны, которые показывают более лучшие результаты, но были испытаны на более короткой дистанции и немного лучшей видимости.

Стоимость

Моя антенна обошлась мне примерно в 45 крон, поскольку кусок провода и банка у меня уже были. На розыск банки и постройку антенны было затрачено около 2 часов. Здесь не было учтено время пошедшее на изготовление крепления для банки. Стоимость же новой коммерческой антенны была бы, вероятно, четырехзначной.

Банка с самым лучшим сигналом (консервированные ананасы d =9,9 c м. l =11,5 c м) – но с волнистыми дном и стенками и короче, чем в идеале – в дело не пошла потому что продырявил во время проб в нескольких местах.

M ачта , на удалении 1-1 ,5 км.

Дополнительная информация

Ключевое слово — cantenna . И http :// www . google . com .

На всякий случай даю некоторые ссылки:

http :// www . oreillynet . com / cs / weblog / view / wlg /448 — Построй себе еще одну антенну, на этот раз из банки Pringles .

http :// www . saunalahti . fi / elepal / antenna 2. html — Документ на английском и финском, там найдете материалы для постройки более сложных и мощных антенн.

http :// www . turnpoint . net / wireless / has . html — Сравнение коммерческой антенны с баночной и Pringles -антеннами.

О своих экспериментах можете сообщить мне . Удачной постройки!

(c) Asko Tamm 2002
(с) перевод для СКР с эстонского ES8AS

Еще антенны диапазона 2,4GHz

Схематическая работа антенны

При правильном размещении активного элемента, отраженная волна накладывается на волну которая естественно излучается от активного элемента в сторону открытого конца банки, тем самым совмещая излучаемую силу в одном направлении. Если бы активный элемент не был бы установлен на расстоянии от дна банки равном 1/4 длине радиоволны, то не было бы усиливающей интерференции и коэффициент усиления был бы очень слабый. И если бы длина банки была бы меньше, чем длина равная 3/4 радиоволны, то радиоволна не была бы точно направлена до момента выхода из волновода т.е. банки.

Схематическая работа антенны

На рисунке ниже показано, почему размещение активного элемента было настолько критическим. Основная цель с которой банка «надета» на активный элемент это направить радиоволны в одном направлении. На рисунке показано как активный элемент излучает радиоволны и как они расходятся. Волны изначально излученные с стороны закрытого конца банки отражаются, «ударившись» о дно.

Правильное размещение активного элемента является критическим

Как увеличить радиус действия Wi-Fi сети с помощью дополнительных устройств?

1 Установка репитера, или настройка второго роутера в режиме усилителя. Из всех рекомендаций, которые вы здесь увидите, или вообще найдете в интернете, этот способ самый эффективный и надежный. Правда, придется потратится на репитер.

Репитер (повторитель) , это небольшое устройство, которое нужно установить в том месте, где сигнал вашего Wi-Fi еще есть, но он уже не очень сильный. А репитер просто будет расширять вашу главную сеть, т. е. «передавать» ее дальше. Об этих устройствах я подробно писал в статье: что такое Wi-Fi репетир (повторитель), как он работает, и что значит роутер в режиме репитера?

В качестве репитера могут выступать обычные роутеры. Вот инструкции по настройке роутеров ZyXEL и Asus в режиме повторителя:

Если у вас Wi-Fi не «добивает» в какие-то комнаты, то установка повторителя решит эту проблему. А если у вас дом в несколько этажей, то на первом этаже можно установить роутер, а на втором репитер. Отличная и рабочая схема.

2 Смена антенн роутера на более мощные. Если на вашем роутере съемные антенны, то можно купить более мощные, и тем самым немного увеличить покрытие вашей сети. Почему немного? Да потому, что замена антенн как правило дает не очень хороший результат. Он есть, но не такой что бы увеличить радиус на несколько комнат. В любом случае, придется тратится на антенны. И мне кажется, что намного лучше потратить эти деньги на репитер. Да, он будет стоить дороже, но пользы от него намного больше.

Если решите менять антенны, то берите мощные, с усилением в 8 dBi. Но, стоят они дорого, и несколько таких антенн будут стоить как повторитель.

3 Покупка нового роутера, переход на 5 GHz. Можно купить более мощный, дорогой роутер. А лучше, роутер с поддержкой диапазона 5 GHz. В чем плюс диапазона 5 GHz? Он практически свободный, сейчас большинство всех сетей и других устройств работают в диапазоне 2.4 GHz. Меньше помех – больше скорости и более стабильная работа сети.

Есть такие места, где Wi-Fi сеть на 2.4 GHz практически не работает. Все время глючит, пропадает соединение, низкая скорость и т. д. А все из-за того, что там очень много разных сетей. Вот в таких случаях, переход на 5 GHz решает все проблемы.

Но покрытие сети в диапазоне 5 GHz будет меньше по сравнению с диапазоном 2.4 GHz. Такая особенность частоты 5 GHz.

Еще несколько советов по увеличению дальности Wi-Fi

1 Выберите правильное расположение вашего роутера. На самом деле, это очень хороший и эффективный совет. Как правило, все устанавливают маршрутизаторы при входе, или в каких-то дальних комнатах. Правильное расположение роутера позволит правильно распределить сигнал, тем самым увеличить дальность Wi-Fi.

Проще говоря, нужно устанавливать роутер как можно ближе к центру дома. Да, это не всегда получается, так как к роутеру нужно прокладывать кабель, а тянуть его на середину дома не очень удобно. Но, даже незначительные передвижения роутера, смогут увеличить уровень сети в нужных вам комнатах. А еще, нужно помнить о том, что стены это враг Wi-Fi сетей.

2 Самодельные усилители для Wi-Fi антенн. Можно найти много инструкций, в которых показано изготовление усилителей для роутера. Как правило, это обычная фольга, и жестяные банки. Получается, что если с одной стороны антенны поставить лист фольги, то сигнал будет от нее отбиваться и направляться в нужном нам направлении.

Я считаю, что это все ерунда. Во-первых, разрезанная банка из пива, или кусок фольги сзади роутера выглядит не очень красиво, а во-вторых, от этого нет практически никакого эффекта. Можете проверить.

Вот такие советы. Думаю, вы нашли для себя подходящий способ увеличить дальность Wi-Fi сети. Делитесь своими советами в комментариях!
