Старый газовый баллон – не хлам, а прекрасный будущий мангал с коптильней

Содержание

Старый газовый баллон – не хлам, а прекрасный будущий мангал с коптильней

Газовый баллон – один из лучших материалов для изготовления коптилен. И сделать это довольно легко, если точно следовать инструкциям.

А получившуюся в результате конструкцию можно использовать не только по прямому назначению, но еще и в качестве барбекю или мангала.

Какие баллоны подойдут для обработки

Хорошо пригоден для мангала баллон, внешне не подверженный коррозии, без остатков газа, фреона внутри. Оптимальный объем – 50 л, длина – 0,85 м, диаметр – 0,3 м.

Одно из главных его преимуществ – прочность металла. Средняя толщина стенок его корпуса – 3 мм и выше. Для сравнения: толщина металла покупных – 1–2 мм.

Установка из такого материала не прогорит. Его просто сделать стационарным или переносным. Минимальный срок его службы от 15 лет. В такой конструкции не надо принудительно тушить огонь, а просто перекрыть доступ воздуха, и пламя постепенно угаснет.

Фото: пропановый баллон

Мангал-коптильня состоит из двух частей:

  • дымогенератора;
  • мангала.

Чтобы получить полноценную конструкцию, лучше запастись двумя газовыми баллонами – для коптильни понадобится отдельная колба.

Благодаря цилиндрической форме баллона, корпус мангала практически готов, что существенно снижает время и трудоемкость работ.

Более сложна конструкция комплекса типа «паровоз». Для его сборки нужны несколько бочек, магистральные трубы и газовые баллоны. Состоит он из четырех частей: барбекю, гриля, коптильни, мангала.

Технология самостоятельного изготовления

Конструирование многофункционального очага своими руками из газового 50 л резервуара следует начать с проектирования. В идеале коптильню-мангал лучше нарисовать в 3D в любом доступном графическом редакторе. Обязательным минимумом является эскиз на бумажном носителе от руки, чтобы хотя бы примерно представлять, сколько уйдет дополнительно металлопроката различного сортимента (уголок, труба круглая и профильная).

Техника безопасности

Основными требованиями при работе с сосудами под давлением с легко воспламеняющимися газами являются:

  1. стравливание пропан-бутановой смеси, если она осталась внутри баллона;
  2. аккуратное откручивание вентиля;
  3. заполнение внутреннего пространства водой минимум на 12 часов.

Сливать жидкость следует в зонах участка, не предназначенных для посадки растений. В 90% случаев баллон режется УШМ с оснасткой по металлу, инструмент следует использовать правильно:

  • диск «болгарки» должен располагаться слева от ее корпуса, чтобы абразивная оснастка набегала на заготовку сверху, а искры вылетали под ноги оператора;
  • направление реза от себя по ходу вращения диска;
  • при шлифовании сварки, кромок плоскость оснастки УШМ должна находиться минимум под углом 15 градусов к обрабатываемой поверхности.

В противном случае гарантирован неконтролируемый отскок, чреватый травмами конечностей. Для осколков лопнувшего на больших оборотах диска спецодежда практически не является препятствием, поэтому запрещено снимать защитный кожух во время работы.

Изготовление мангала

Для жаровни, эксплуатируемой поочередно в режиме мангала и продуктовой камеры коптильни, потребуется целый 50 л пропановый баллон. Его размечают и разрезают следующим образом:

  • крышка – длина по всей высоте резервуара от утолщающего кольца возле днища до начала закругления горловины, ширина примерно 1/3 от длины окружности баллона, приваривается сбоку на петлях к баллону;
  • посадочные поверхности для шампуров – вертикальные прорези на одном бортике получившейся чаши, сквозные отверстия напротив них;
  • отверстие дымохода – лучше прорезать в верхней части со стороны горловины;
  • входное отверстие – при горячем способе копчения дымогенератор врезается в корпус мангала снизу, отверстие имеет овальную форму, вытянутую по горизонтали, для трубы, отходящей от дымогенератора, при холодном способе копчения отверстие имеет круглую форму и меньший размер.

Для удобства эксплуатации заслонок на корпуса резервуаров привариваются уголки, которые станут направляющими для заслонок, оснащенных ручками.

Сооружение дымогенератора

С конструкцией генератора дыма немного сложнее:

  • баллон следует обрезать до 0,5 м в высоту, приварить обратно дно или горловину;
  • изготовить в верхней части отверстие для стыковки с мангалом;
  • установит решетку для опилок;
  • вырезать крышку для доступа внутрь дымогенератора.
Читать еще:  Коптильня из газового баллона своими руками (51 фото)

Внимание: В момент копчения продуктов мангал должен быть герметичным, а при жарке мяса на углях необходим доступ воздуха к ним для горения. Поэтому вместо классических отверстий по бокам корпуса снизу вырезается люк, а кусок корпуса становится заслонкой-шабером.

Дымоход и опорное устройство

Ножки универсальной жаровни можно выполнить несколькими способами:

  1. выложить кирпичом;
  2. сварить из уголка или профильной трубы классические козлы;
  3. использовать б/у подставку от швейной машины;
  4. вырезать в вертикально установленном 50 л баллоне посадочные поверхности полукруглой формы под диаметр жаровни;
  5. уложить друг на друга и прихватить сваркой несколько автомобильных металлических колесных дисков.

Кроме существующих схем стоек, ножек и опорных узлов, домашний мастер может использовать собственный вариант.

Для дымохода подойдут стальные трубы подходящего диаметра. Основными нюансами при этом не рекомендуется врезать дымоход в отверстие, из которого был выкручен вентиль баллона, лучше установить трубу в верхней точке цилиндрической конструкции, при открытой крышке мангала дымоход становится неэффективным, применяется только во время копчения деликатесов.

Внимание: Минимальная высота трубы для обеспечения тяги составляет 1,5 м от топки дымогенератора, в которую заложены смоченные опилки.

Сборка мангала с коптильней, грилем и барбекю — пошаговая видео-инструкция

На последнем этапе коптильня собирается из полученных заготовок:

  1. жаровня мангала устанавливается на ножки или подставки;
  2. снизу к ней приваривается дымогенератор, также опирающийся на собственные лапки или ножки;
  3. сверху в мангал вваривается дымоход.

В отличие от кирпичной печи-барбекю или мангала конструкция готова к немедленной эксплуатации, тягу можно проверить сразу же.

Ну и вот пара пошаговых видео-инструкций:

Чертежи с размерами

Хоть большинство баллонов и имеет стандартные размеры, готовый чертеж, вероятнее всего, придется составлять самостоятельно. Ведь в процессе отрисовки эскиза нужно учитывать все моменты:

p, blockquote 24,0,0,0,0 —>

  • размер и состояние баллона;
  • расположение и параметры отверстия (топки);
  • длину имеющихся в наличии шампуров (или решетки-гриль);
  • тип мангала (барбекю, смокер и т.п.);
  • будущую отделку;
  • наличие вспомогательных элементов (ручек для транспортировки, стопоров, крюков под щипцы и кочергу, складного столика и т.п.).

Ниже представлены чертежи с размерами нескольких наиболее популярных мангалов.

p, blockquote 25,0,0,0,0 —>

Самая простая модель, изготовленная из большого баллона (50 л)

p, blockquote 26,0,0,0,0 —>

Мангал с крышкой и дымоходом

p, blockquote 27,0,0,0,0 —>

Мангал со столиком

p, blockquote 28,0,0,0,0 —>

p, blockquote 29,0,0,0,0 —>

Печь из газового баллона 27 л под казан

p, blockquote 30,0,0,0,0 —>

Мангал-коптилка из двух баллонов

p, blockquote 31,0,0,0,0 —>

Гриль-смокер

p, blockquote 32,0,0,0,0 —>

«Буржуйка» для дачи

p, blockquote 33,0,0,0,0 —>

Каждый эскиз можно доработать под индивидуальные потребности, убрав лишние элементы, либо добавив недостающие. Для удобства корректировки представленных чертежей ниже представлены размеры всех распространенных газовых баллонов: от 5 до 50-литрового.

p, blockquote 34,0,0,0,0 —>

p, blockquote 35,0,0,0,0 —>

Подставка для коптильни

Для устойчивости аппарата обязательно нужна подставка. Чтобы сделать ее правильно, необходимо определиться какого вида будет коптильня – стационарная или мобильная.

  • Приготовить четыре уголка, необходимой высоты (около 1 метра) и сварочный аппарат.
  • Уголки установить перпендикулярно коптильне.
  • Аккуратно приварить.

Это самая простейшая конструкция подставки. (На фотографии скорее мангал, чем коптильня, но принцип такой же.) Вы можете придумать для себя какой-то другой вариант.

Для переносной коптильни из газовых баллонов нужно:

  • К основанию баллона приварить по периметру 4 болта.
  • К четырем ножкам из металлического профиля или уголков приварить гайки.

Во время переноски конструкции, ножки легко отвинтить, а при установке также просто прикрутить.

Четырехмерный мангал

Когда видишь это устройство, в голову приходят ассоциации с чем-то фантастическим: большой гравицаппой, астролябией или, в конце концов, устройством для телепортации. Но это всего лишь самодельный мангал с электроприводом.


Космический мангал своими руками

Имея несложный инструмент в мастерской, легко повторить конструкцию. Большинство комплектующих для изготовления космического мангала продается в строительных гипермаркетах.

Стол для барбекю

Варим его из квадратного профиля. На отрезном станке пилим детали для стола.


Профиль квадратный, 40 мм

Свариваем квадрат и привариваем к нему ножки, снизу добавляем полочку из просечки.


Свариваем заготовки

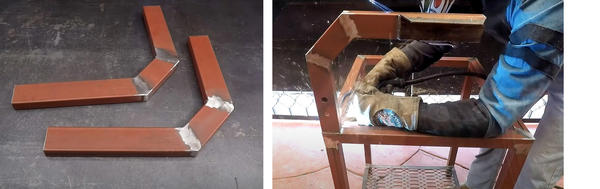

Из прямоугольного профиля делаем держатели для мобильной решетки, на которой будет жариться мясо. Держатели привариваем к верху стола.


Опоры для решетки барбекю

Делаем решетку

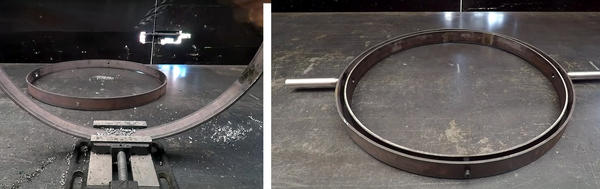

Теперь самое интересное — на ручном профилегибе сгибаем стальную полосу в обруч. Крутить ручку станка необязательно, это делает мощный аккумуляторный шуруповерт.


Сгибаем обруч из стальной полосы

Сгибаем три обруча, которые должны вставляться друг в друга, и свариваем каждый из них. Во внешнем обруче сверлим два отверстия — и привариваем ось.


Свариваем обручи

Затем внутрь каждого из двух других обручей привариваем стальные прутки через фиксированный промежуток таким образом, чтобы при наложении их друг на друга получалась решетка. Так можно будет удерживать объект для обжарки с двух сторон. Между собой обручи соединены рояльной петлей, а с внешним обручем решетка соединена двумя болтами.

Читать еще:  Мангал из барабана стиральной машины


Самодельная решетка для барбекю

Собранную систему обручей устанавливаем на приваренные к столу держатели. Ось опирается на подшипники .


Две решетки соединены петлей. Устанавливаем систему вращения на держатели

Регулируемый по высоте очаг

Сделаем его из металлической бочки. Отрезаем от нее примерно одну треть. Сверху привариваем обруч из стальной полосы.


Очаг делаем из бочки

Для удаления золы вырезаем сбоку дверцу. Привариваем к ней петли и защелку.


Вырезаем дверцу, привариваем запор

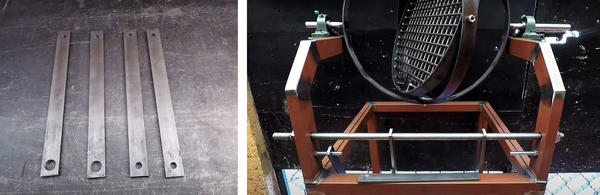

Чтобы подвесить очаг, внутри стола делаем из стальной полосы четыре рычага: они будут опускать и поднимать его. С одного конца рычаги прикреплены на болтах к очагу, с другой стороны д ва рычага закреплены на оси, а два других — ниже, на болтах.


Рычаги для очага из стальной полосы

Собираем ручной привод для регулировки высоты очага.


Ручной привод для регулировки высоты очага

Справа установлен откидной столик, слева приварена полка для установки двигателя с понижающим редуктором. Привод бросаем на ось через велосипедную цепь.


Вставляем деревянную крышку стола в каркас из уголка

Двигатель подключен. Угли в очаге пышут жаром. Закладываем мясо, колбаски. Выкладываем на решетку, зажимаем второй решеткой. Мясо и колбаски надежно зафиксированы между ними.


Загружаем мясо

Включаем двигатель — круглая решетка начинает выписывать магические вращательные движения над пылающими углями.


Мясо в решетке равномерно вращается над горячими углями

Все поджарилось абсолютно равномерно. Открываем решетку и выкладываем мясо на тарелки. На такое космическое барбекю-шоу хоть билеты соседям продавай!


Мясо и колбаски готовы

Оригинальное соло: коптильня и мангал

Оборудование будет состоять из 2-х частей: дымогенератора и жаровни. Поэтому нужно подготовить два резервуара по 50 и 20 литров. Затем мастер сделает чертеж или зарисовку, на которой отметит расположение отверстий для поддува и дверей. На следующем этапе подготовить инструменты и материалы:

  • дрель;
  • щетку по металлу;
  • болгарку;
  • сварочную установку;
  • строительный уголок или профиль;
  • ручки;
  • 4-6 шт. дверных петель;
  • трубу для дымохода (1,5 метра в длину и 10-12 см в диаметре);
  • решетку из прутьев.

Основные инструменты и материалы в боевой готовности. Теперь можно приступать к созданию коптильни из газового баллона своими руками. Стоит отметить, что инструкция относится к установке для горячего способа копчения. Так, весь процесс делится на несколько основных этапов.

Вырезание металла

Дымогенератор и сам мангал – это колбы с крышками, поэтому вначале стоит отрезать горловину. Затем первый баллон сделать длиной в 50 см, а второй оставить в первоначальном виде. После этого в каждом из них вырезают:

  • окошко для поддува (10Х10 см, на дне и ближе к краю);
  • крышку по всему периметру резервуара.

В основной емкости мастерить специальные приспособления для шампуров. С каждой стороны (друг напротив друга) формируют:

  • отверстия (12 шт. по 1 см в диаметре);

  • прорезы (глубина – 2 см).

Из строительного уголка изготавливают колесник, высверливая дырочки по всей площади на расстоянии 5 см. Затем его приваривают к центральной зоне установки.

Коптильню из баллона следует соединить с дымоходной трубой и топкой. Для этого в верхней части секции прорезают клапан для дымохода, а в другом нижнем углу – для дымогенератора.

Сварочные работы

Теперь следует правильно сложить вырезанные детали. Здесь и понадобится сварочный аппарат с электродами на 2-3 мм. Соединяются составные части в такой последовательности:

  • петли под крышки;

  • уголки (по центру колбы, а также по бокам для решетки);

  • вытяжная труба.

При этом важно учесть, что к опорам приваривают поперечные балки для устойчивости оборудования. После этого состыкуют основную часть мангала-коптильни из газового баллона с самой топкой. При этом заслонки делают фиксируемого типа, чтобы регулировать горение, циркуляцию дыма и интенсивность тления.

По такому же принципу к верхней части дымохода крепится пластина, чтобы можно было открывать и закрывать ее.

Процесс вырезания и сварки требует предельной точности. Стыки должны быть ровными и без просветов. Чтобы сделать емкость максимально герметичной, по периметру вырезанных окон прикрепляют пластины из алюминия с зазором 2-3 см. Фиксируют их заклепками.

Необычный макияж

После таких пыльных работ, конструкцию приводят в презентабельный вид. Такой необычный «макияж» металлическому сооружению делают в несколько этапов:

  • швы выравнивают при помощи болгарки;
  • всю поверхность зачищают щеткой по металлу, а затем наждачной бумагой;
  • обрабатывают емкость обезжиривающим средством;
  • покрывают термостойким красителем.

На фото представлена коптильня из газового баллона своими руками, сделанная по приведенной выше инструкции. Некоторые элементы можно выполнить по-другому.

Вместо заслонки многие предпочитают выпиливать полоски (до 5 мм шириной) на днище изделия.

Топку часто мастерят из обычного металлического листа. Ее делают квадратной либо прямоугольной формы. Размер составляет 1/3 часть от самой жаровни.

Виды конструкций

В зависимости от вместимости и частоты использования мангал-коптильни делают:

  1. Мобильными для выездов за город. Их делают разборными из металла толщиной 2 мм. Детали переносной конструкции складывают в багажник, по прибытию на место быстро собирают.
  2. Условно-стационарными для приготовления пищи на участке. Конструкция из металла толщиной не меньше 2 мм по размерам и весу больше предыдущего варианта, поэтому не годится для выездных пикников. Для удобного перемещения устанавливают на колеса.
  3. Стационарный мангал-коптильню если есть необходимость ежедневного использования. В конструкцию включают казан, мойку, столешницу для разделки продуктов. Для строительства берут красный или огнеупорный кирпич, но не силикатный.
Читать еще:  Барбекю из кирпича: чертежи, фото

Конструкции мангала-коптильни из металла делают сварными или коваными. Первые дешевле, собираются за 3 — 4 часа, но выглядят невзрачно. Для улучшения презентабельности их покрывают жаростойкими красками. Кованые модели с оригинальным дизайном заказывают или собирают из декоративных элементов.

Сварные конструкции мобильны и дешевле в изготовлении. Кирпичные подразумевают ежедневное использование и долгий срок службы.

Как сделать коптильню из газового баллона?

Коптильня из газового баллона чертежи

Начинаем сборку самодельной коптильни из газового баллона с формирования проекта установки. В самом начале необходимо найти пригодные чертежи, так как будет трудно всецело собрать их своими силами. Дальше необходимо оглядеть баллон со всех сторон. Ежели он всецело заржавевший снутри, то не годится для коптильни. Отлично будет, если имеется в наличии баллон, в котором присутствует немного газа, так как он наверняка в рабочем состоянии и очень хорошо подойдёт.

Чтобы соорудить механизм для копчения своими руками из баллона, поначалу будет нужно потрудиться над данной емкостью.

Берите газовый баллон, который не поржавел и пребывает в превосходном состоянии. Найти их не проблема. Вместимость баллона должна равняться от 50 л.

Выпустите газ. Пусть газ был всецело использован, и плита уже не функционировала, небольшие остатки там есть. Для этого отвинтите клапан, зафиксируйте баллон вверх дном.

Газ обязан выйти.

На клапан нанесите пену из средства для мытья посуды. Так вы удостоверитесь, что газ всецело вышел. Если пузырьки видны, газ еще не стравился полностью.

Удалив остатки газа, аккуратно помойте баллон чистой водой. В глубине есть различные осадки, частицы газа. Чтобы помыть емкость, отпилите проход. Обязательно мочите инструмент в холодной воде, так как завышенная температура может иметь своим следствием разрыв баллона.

Заполоните емкость водой через шланг. Потрясите ее, слейте воду. Операцию лучше повторить несколько раз, иначе при приготовлении будет распространяться неприятный запах, переходящий на продукты.

Последующий шаг — производство крышки. Закрывая такую крышку, вы превращаете баллон в коптильню, а при открытой крышке можно приготовить шашлык.

Произведите разметку на боковине емкости, по которой будет осуществляться вырезка болгаркой. Сохраните место для прикрепления петель крышки. Ни в коем случае не распиливайте боковые кольца баллона.

Теперь установите петли, зашлифуйте все срезанные участки, дабы не порезаться. Да и сама коптильня будет выглядеть привлекательнее.

На внешней стороне дверок установите ручки, которые не будут нагреваться.

Объедините дверцы с баллоном.

Просто лежать на земле коптильня не должна. Для нее устанавливают ножки или опирают на подставку.

Подставку и ножки можно собрать из сподручных материалов. Часто для коптильни берут старый стол, отрезают фрагмент столешницы.

В случае если вы желаете получить более элегантную установку своими руками, соберите столик из металлических профилей, новой столешницы.

Коптильня должна твердо опираться, не пошатываться при копчении.

Трудно вообразить себе коптильню или сочетанную коптильню-мангал без дымохода и топки. Здесь прослеживается главное отличие между холодным и горячим методом копчения.

  • Дымоход объединяется особым железным коленом-трубой через удаленную горловину. Высота дымохода находится в зависимости от габаритов конструкции, но лучше делать его выше своего роста. Таким образом тяга окажется эффективнее, и вы не будете мучиться от идущего в глаза дыма при приготовлении продуктов;
  • Непременно учтите заслонку на трубе, которая даст возможность проверять количество выходного дыма;
  • Ежели говорить про топку, то ее можно сварить из листов металла толщиной 4 мм, или брать газовый баллон маленького размера;
  • Коптильню и топку объединяют с противолежащей от горловины стороной, где в свою очередь проделывается отверстие. Оно дает возможность соединить установку и гарантировать приток дыма из топки;
  • Между топкой и коптильней ставится колосник, иначе открытый огонь не даст возможность должным образом приготовить продукты;

  • Длина трубы от коптильни до топки конкретно влияет на то, какой тип копчения вы получите. Кое-кто мастерит своими руками 2 съемные системы. По принципу конструктора, они обмениваются местами, если хочется приготовить рыбу, мясо, овощи холодного или горячего копчения;
  • Удаленная на некоторое количество метров от коптильни топка даст возможность готовить продукты методом холодного копчения. При поступлении дыма по трубе, он будет охлаждаться до 20-25 град;
  • Снизу коптильни поставьте лист металла, обверните его в крепкую фольгу. Эта система даст возможность собирать жир. Сменять фольгу рекомендовано после каждого приготовления, чтобы негодный жир не попортил вкус новой партии вкусняшек;
  • В случае если коптильня неподвижная, есть смысл в дополнение к этому сконструировать столик, где вы сможете подготавливать продукты к процедуре копчения.
