Генератор воды из воздуха

Генератор воды из воздуха

Генератор воды (далее ГВ) предназначен для концентрации и выделения воды из окружающего воздуха.

Принцип действия

ГВ представляет собой пирамидальный каркас с влагопоглощающим наполнителем. Пирамидальный каркас образован четырьмя стойками поз. 3, приваренными к основанию поз. 4, выполненною из металлического уголка.

В пространство между уголками основания вварена металлическая сетка поз. 15; снизу к основанию при помощи накладок поз. 6 крепится полиэтиленовый поддон поз. 5 с отверстием посередине.

Внутреннее пространство сетчатого каркаса плотно (но без деформации стенок) заполняется влагопоглощающим материалом. Снаружи на пирамидальный каркас надевается прозрачный купол поз. 1, который фиксируется при помощи четырех растяжек поз. 8 и амортизатора поз. 14. ГВ имеет два рабочих цикла: поглощение влаги из воздуха наполнителем; выпаривание влаги из наполнителя с последующей ее конденсацией на стенках купола.

С заходом солнца прозрачный купол поднимают, чтобы обеспечить доступ воздуха к наполнителю; наполнитель поглотает влагу всю ночь.

Утром купол опускается и герметизируется амортизатором; солнце выпаривает влагу из наполнителя, пар собирается в верхней части пирамиды, конденсат стекает по стенкам купола на поддон и через отверстие в нем наполняет водой подставленную емкость.

Изготовление генератора воды

Подготовку к изготовлению ГВ начинают со сбора наполнителя.

В качестве наполнителя используются обрезки газетной бумаги; бумагу от газет нужно брать свободную от типографского шрифта во избежание засорения получаемой воды соединениями свинца.

Работа по сбору бумаги займет немало времени, вот за это время изготавливаются остальные элементы ГВ.

Основание сваривается из металлических уголков с размерами полок 35×35 мм, снизу к нему привариваются четыре опоры поз. 10 из таких же уголков и восемь кронштейнов поз. 13. Кронштейны соединяются между собой стальными прутками поз. 17 длиной 930 мм. диаметр 10 мм.

Читать еще:  Автотрансформатор-генератор

Сверху на полки уголков приваривается металлическая сетка с размером ячеек 15×15 мм. диаметр проволоки сетки 1,5-2 мм.

Из стальной ленты вырезаются четыре накладки поз. 6. По отверстиям в накладках сверлятся отверстия диаметром 4,5 мм в уголках основания и нарезается резьба под винты ВМ 5; Затем основание устанавливают на место, определенное для ГВ на садовом участке, огороде и т.д.

Место нужно выбирать так, чтобы ГВ не затенялся деревьями и постройками. После выбора места опоры основания фиксируется в земле цементным раствором. Допускается к опорам приварить опорные пятаки диаметром 100 мм из стального листа толщиной 2 мм.

После этого в углы квадрата основания привариваются поочередно четыре стойки таким образом, стойки оказались длинной 30 мм оказались в центре основания на высоте примерно.

Материал поперечин такой же как у стоек.

Затем из полиэтиленовой пленки толщиной 1 мм вырезается поддон поз. 5; края поддона, которые окажутся под накладками, подворачивают для усиления места крепления. В центре поддона вырезают круглое отверстие диаметром 70 мм — для стока воды. Края отверстий также можно усилить путем приваривания дополнительной накладки из полиэтилена.

Далее производят фиксацию на стойках сетчатого каркаса, представляющего собой мелкоячеистую рыболовную сеть с размером ячеек 15×15 мм. Сеть подвязывается к стойкам и краям поддона из металлической сетки при помощи х/б тесьмы так. чтобы сеть была туго натянута между стоек.

Желательно также подвязать сеть и к поперечинам, поделив внутренний объем пирамиды на два отсека.

Перед подвязкой сети к последней стойке, отсеки (начиная с верхнего) получившегося сетчатого каркаса плотно заполняется скомканными обрезками газетной бумаги. Заполнение производить так, чтобы не оставалось свободного места внутри пирамиды и выступание сетчатых стенок было минимальным.

Затем приступают к изготовлению прозрачного купола.

Он выполнен из полиэтиленовой пленки, раскрой которой производится согласно чертежа поз. 1 и сваривается паяльником по плоскостям А, А1. Шов выполнять без перегрева, чтобы полиэтилен не становился ломким в месте сварки.

Читать еще:  Магнитный мотор-генератор Андрея Слоболяна

Для предотвращения нарушения целостности купола в вершине пирамиды ее накрывают своеобразной полиэтиленовой «шапочкой» — фрагмент В по чертежу поз. 1. Затем, предварительно надев фрагмент В на пирамиду, аккуратно надевают на каркас купол. Расправив купол, сваривают между собой края плоскостей С: получается своеобразная крыша.

Для сварки полиэтилена рекомендуется воспользоваться паяльником мощностью 40-65 Вт, в жале которого сделана проточка, в проточке на оси зафиксирован металлический диск толщиной 3-5 мм.

Эксплуатация

С заходом солнца прозрачный купол подворачивают до уровня поперечин и фиксируют в таком положении растяжками, надев крюки на прутки поз. 17.

За ночь бумага вберет в себя влагу и, утром купол опускают, фиксируя его нижний край на основании амортизатором.

За день солнце раскалит пирамиду, влага из бумаги испарится, пар по мере остывания конденсируется на стенках в воду, которая стекает вниз. Воду набирают, подставив какую-либо емкость под отверстие в полиэтиленовом поддоне.

С заходом солнца цикл повторяют.

Бумагу в ГВ рекомендуется менять каждый сезон, на зиму купол нужно хранить в помещении. Также рекомендуется менять купол после потери прозрачности его стенок.

H2 Nano — портативный генератор водородной воды (Китай) 3 в 1

Описание генератора водородной воды H2 Nano:

В 2019 году появились генераторы водородной воды, производящие водородную воду со сверхвысокой концентрацией до 2000 ppb, что подтверждается измерением концентрации водорода каплями метиленового синего, например, H2 Blue.

Известно, что, максимально возможная концентрация водорода в воде при атмосферном давлении и комнатной температуре (25 С) — 1,6 mg/l (1600ppb). Больше просто не может быть теоретически.

Как могут появляться такие большие показатели?

Повысить концентрацию водорода в воде при постоянной температуре можно повышением давления водорода над водой. Конструкция мембранной ячейки приборов H2 Nano позволяет выдерживать повышенное давление. Это может частично объяснить повышение концентрации водорода, но не до уровня 3 и выше ppm, да и предохраняющие механизмы не дадут повысить давление до этих уровней.

Читать еще:  Генератор факельного разряда на 6П45С

Подтверждают содержания водорода добавлением по капле и подсчетом капель раствора метиленового синего с коллоидной платиной, пока не поменяется цвет раствора с прозрачного на синий (что это такое и как капли работают)

Новые генераторы дают показатели до 15-20 капель -1500 — 2000 ppb или 1,5-2,0 mg/l даже при нормальном атмосферном давлении.

В то же время, ОВП остаётся в пределах — до 650 мв, то есть не выходящим за границы допустимого.

Чем объяснить это?

Высокая концентрация объясняется высоким давлением водорода и тем, что Н2 Nano генерирует нанопузырьки.

Что такое нанопузырьки?

Нанопузырьки имеют типичный средний диаметр около 80 нм (в приборах H2 Nano пузыри размером 10 —1000 нм). Пузырям такого размера не хватает плавучести, чтобы достичь поверхности, и вместо этого они следуют броуновскому движению.

Что такое броуновское движение?

Под влиянием ударов молекул движение маленькой частицы, в данном случае пузырька водорода, становится хаотичным, а не вверх, к поверхности воды.

Нанопузырьки, таким образом, являются своеобразными миниатюрными контейнерами с газом водород. Нанопузырьки могут долго находиться в воде, и из них водород постепенно растворяется в воду.

Это уникальное поведение позволяет нано пузырькам обеспечивать равномерное распределение и длительное нахождение растворенного газа водород по всему объему воды.

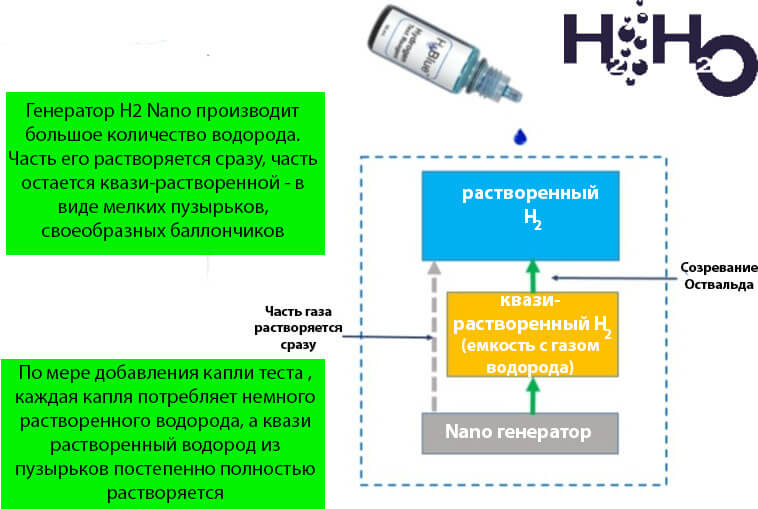

Растворенный в воде водород при тестировании каплями присоединяется к молекуле метиленового синего с образованием прозрачного вещества. При этом растворенный водород «изымается» из воды. Водород из мелких пузырьков- растворяется взамен прореагировавшего и заменяет его собой — тоже в свою очередь присоединяется к метиленовому синему и делает его прозрачным.

Водород в мелких пузырьках называют «квази растворенным водородом». Эти микропузырьки является как бы резервуаром газа для растворения, взамен прореагировавшего. Поэтому общая эффективная концентрация водорода — в нанопузырьках и растворенного в воде может получаться очень высокой.

Характеристики прибора, комплектация, видеообзор находятся в соответствующих разделах сверху страницы:
